151370603

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mini-Lock系列, 2.5mm节距, 300mm长, Mini-Lock转Mini-Lock
供应商型号: 2134372
供应商: 海外现货
标准整包数: 300
MOLEX 矩形线缆 151370603

151370603概述

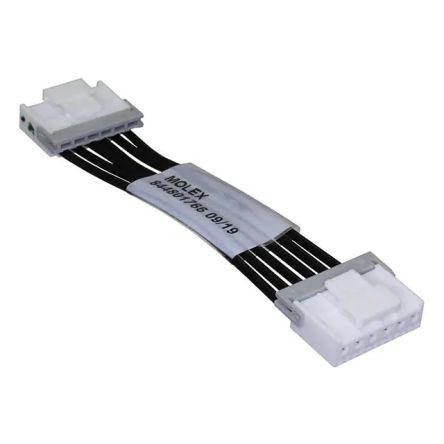

    Off-the-Shelf (OTS) Mini-Lock Discrete Wire Cable Assemblies

    产品简介


    OTS Mini-Lock Discrete Wire Cable Assemblies 是一种高度可靠的线缆组件,适用于多种电子产品,特别是空间受限的应用场合。这种线缆组件采用了2.50mm的间距设计,并配备了高级别封装特性。通过提供多种电缆长度,OTS Mini-Lock 线缆组件既能满足原型开发的需求,又能支持全球范围内的批量生产。该产品广泛应用于消费电子、工业自动化、医疗设备等多个领域,包括但不限于家庭健身设备、家用电器、工业自动化设备、医用患者监护系统等。

    技术参数


    - 电气特性:
    - 最大电压:250V
    - 最大电流:3.5A
    - 接触电阻(最大值):20毫欧姆
    - 绝缘电阻(最小值):1000兆欧姆
    - 机械特性:
    - 端子插入力(最大值):9.8N
    - 端子保持力(最小值):14.7N
    - 循环次数(最大值):30次
    - 物理特性:
    - 外壳材料:聚酯
    - 接触材料:磷青铜
    - 镀层:锡
    - 工作温度范围:-40°C 至 +105°C
    - 其他特性:
    - 符合RoHS 2011/65/EU标准
    - 支持UL 1061认证的离散线缆

    产品特点和优势


    OTS Mini-Lock Discrete Wire Cable Assemblies 拥有以下独特功能和优势:
    - 终端位置保障和正向锁定功能:确保安全连接,减少误插拔的风险。
    - 每电路可传输3.5A电流:在2.50mm间距下依然能保证稳定的电源传输,非常适合空间受限的应用。
    - 接插件到PCB引脚映射:简化设计过程,提供即插即用的便捷体验。
    - 在ISO/TS16949认证的设施内组装:确保高质生产和符合汽车行业的严格标准。
    - 支持定制组装:可以满足批量生产的特定需求。
    - 符合2011/65/EU RoHS合规要求:减少工程时间和资源投入。

    应用案例和使用建议


    OTS Mini-Lock Discrete Wire Cable Assemblies 可以广泛应用于各种需要高可靠性和稳定性的设备中。例如,在家庭娱乐系统中作为连接电视和其他音频视频设备的重要组成部分;在工业自动化设备中用于控制面板与传感器之间的信号传输;在医疗设备如患者监护仪中用于可靠的电源和数据传输。
    使用建议:
    - 在安装前检查所有接口是否干净,避免灰尘和杂质影响接触性能。
    - 尽量避免频繁插拔,以防磨损导致接触不良。
    - 定期进行维护检查,以确保长期稳定运行。

    兼容性和支持


    OTS Mini-Lock Discrete Wire Cable Assemblies 与多种电子产品和设备兼容,可轻松集成到现有的设计中。制造商 Molex 提供了全面的技术支持和售后服务,包括详细的安装指南和技术文档,以及在线技术支持。

    常见问题与解决方案


    1. 问:安装过程中如何确保正确连接?
    - 答:确保插头和插座完全对齐后插入,避免歪斜。
    2. 问:设备过热时如何处理?
    - 答:检查连接点是否有松动,必要时重新插拔以确保良好的接触。
    3. 问:在什么条件下使用会损坏线缆?
    - 答:避免暴露于极端温度和湿度环境中,以免损害内部组件。

    总结和推荐


    OTS Mini-Lock Discrete Wire Cable Assemblies 是一款设计精良、性能稳定的线缆组件,特别适合需要高可靠性和空间节约的应用场合。无论是原型开发还是大规模生产,都可以找到合适的型号。强烈推荐这一系列线缆组件,以确保您的项目获得最佳的性能表现和持久的可靠性。

151370603参数

参数
长*宽*高 300mm(长度)
零件状态 在售
包装方式 袋装

151370603厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151370603数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151370603 151370603数据手册

151370603封装设计

查看详情并下载
Symbol
Footprint
3D Model
