151350501

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1061 0.1m 24AWG Wire to Board to Wire to Board 5 to 5 POS M-M Crimp CLIK-Mate Bag
供应商型号:
供应商:
标准整包数: 0

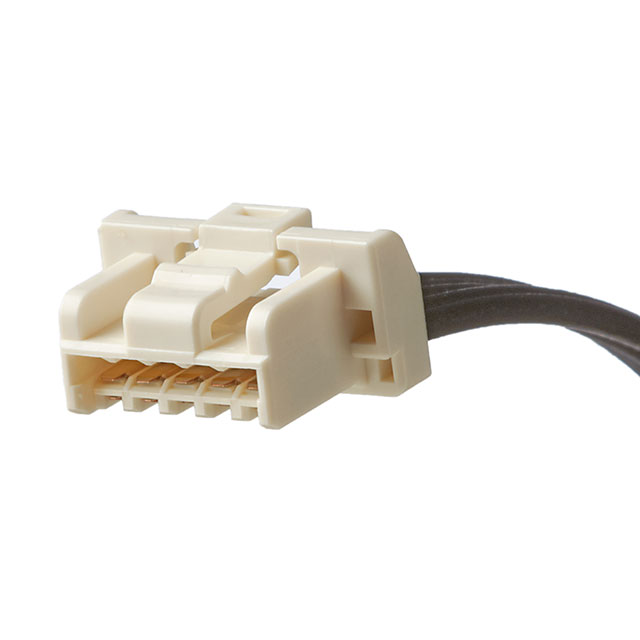

MOLEX 矩形线缆 151350501

151350501概述

    CLIKE-Mate™ Discrete Wire Cable Assemblies:高品质电子连接解决方案

    1. 产品简介


    CLIK-Mate™ Discrete Wire Cable Assemblies 是由 Molex 公司生产的一种标准型离散线缆组件,广泛应用于各种消费类电子产品及工业自动化系统中。它提供了丰富的莫仕连接器选择和多种电缆长度,适用于原型设计和全球生产制造。具体的应用领域包括但不限于:
    - 消费电子设备
    - 健身器材
    - 家庭娱乐系统
    - 家用电器
    - 家用办公设备
    - 家居安全系统
    - 便携式电子设备
    - 游戏机
    - 移动设备
    - 商用车辆
    - 工业控制
    - 医疗设备(如患者监护仪)

    2. 技术参数


    根据手册中提供的信息,该产品的技术参数如下:
    | 类别 | 参数 |

    | 电气规格
    | 最大电压 | 100V |
    | 最大电流 | 2.0A |
    | 接触电阻 | ≤20毫欧姆 |
    | 机械规格
    | 使用寿命 | 30次循环 |
    | 连接器材料 | 高温材料 |
    | 触点材料 | 铜合金 |
    | 接触区域镀层 | 锡/金 |
    | 物理规格
    | 适用温度范围 | -40°C至+105°C |
    | 认证 | RoHS合规 |
    | 认证编号 | E29179 |

    3. 产品特点和优势


    CLIK-Mate™ Discrete Wire Cable Assemblies 的主要优势包括:
    - 支持高密度信号传输(1.50mm间距),提供比传统线缆更多的信号线;
    - 在有限空间内提供更多的信号通道,特别适合于紧凑设计;
    - 能够满足严格的汽车工业标准(例如ISO/TS16949);
    - 通过UL 1061认证,适用于广泛的电子应用;
    - 可以直接用于设备的设计、原型制作和生产;
    - 符合RoHS标准,环保且安全。

    4. 应用案例和使用建议


    该产品的实际应用案例主要集中在消费电子、家用电器、医疗设备和工业控制系统等领域。例如,在家庭娱乐系统中,CLIK-Mate™ Discrete Wire Cable Assemblies 可用于连接电视、游戏机和音响系统;在医疗设备中,它可以用于连接患者监护仪和其他监测装置。在使用过程中,应注意以下几点建议:
    - 在安装前确保电线与插座正确对接;
    - 使用适当的工具进行线缆压接,避免接触电阻增加;
    - 确保工作环境温度不超过其规定的操作范围。

    5. 兼容性和支持


    CLIK-Mate™ Discrete Wire Cable Assemblies 支持莫仕公司的标准连接器和终端,具体为 502381 和 503429 压接端子。此外,该产品还可以定制不同长度和其他选项,更多信息请访问 [Molex官网](http://www.molex.com/link/otscableassemblies.html)。

    6. 常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 线缆过热 | 检查电路是否超载,确认所有接头已正确压接 |
    | 插入困难 | 检查插针是否有损坏,确认插座是否清洁干燥 |
    | 信号传输不稳定 | 测试接触电阻,必要时更换连接器或端子 |

    7. 总结和推荐


    总体来看,CLIK-Mate™ Discrete Wire Cable Assemblies 以其可靠的质量、广泛的应用范围和便捷的操作特性,成为市场上备受关注的产品之一。其符合RoHS标准、满足汽车工业标准并具备高密度信号传输能力的特点使其在市场上具有较强的竞争力。对于需要高效、紧凑和安全连接解决方案的应用场合,CLIK-Mate™ 系列无疑是理想的选择。因此,强烈推荐给追求高性能和可靠性的设计者和工程师们。

151350501参数

参数
长*宽*高 100mm(长度)
零件状态 在售
包装方式 盒装,袋装

151350501厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151350501数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151350501 151350501数据手册
