2183111041

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: 线对板连接线 Mini-Fit Sigma系列, 4.2mm节距, 150mm长, Mini-Fit Sigma转无终端接头
供应商型号: 900-2183111041-ND
供应商: Digi-Key
标准整包数: 1

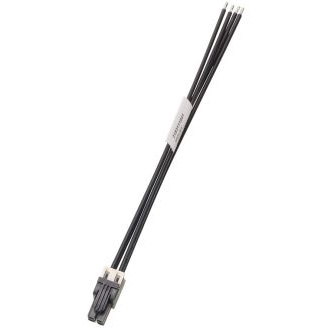

MOLEX 矩形线缆 2183111041

2183111041概述


    产品简介

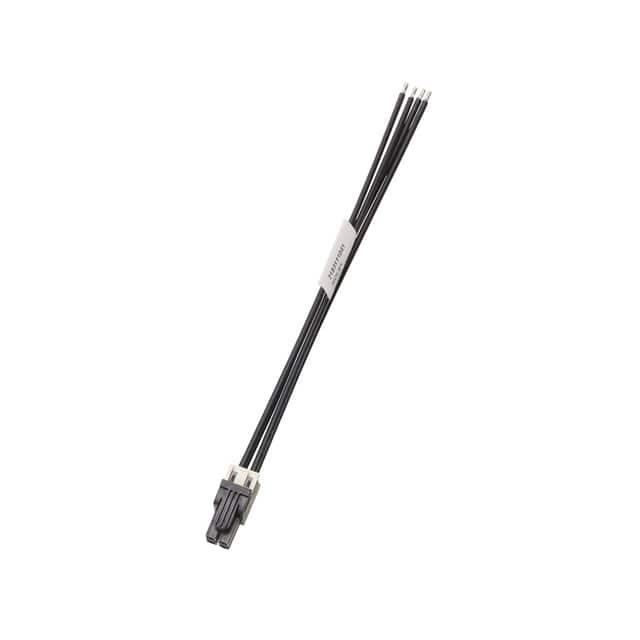

    Mini-Fit Sigma-to-Pigtail OTS电缆组件 是一种高性能的电源和信号电缆组件,属于Mini-Fit家族的电源连接器系列。该产品设计用于多种应用场合,如电源连接、线束到板端连接以及线束之间的连接。其紧凑的设计和卓越的电气特性使其广泛应用于工业控制、通信设备和消费电子产品等领域。

    技术参数


    - 产品型号: 2183111041
    - 描述: Mini-Fit Sigma-to-Pigtail OTS电缆组件,4.20mm间距,双排结构,长度150.00mm,4个电路,黑色。
    - 应用: 电源、线束到板端、线束到线束
    - 电流 - 最大值: 11.5A
    - 电压 - 最大值: 600V AC/DC
    - 电缆长度: 150.00mm
    - 电路数量 (已加载): 4
    - 电路数量 (最大): 4
    - 树脂颜色: 黑色
    - 公母接口: 雌性-引线
    - 锁定到匹配部分: 支持
    - 金属材料: 黄铜
    - 电镀 - 匹配端: 锡
    - 电镀 - 终端端: 锡
    - 树脂材料: 尼龙
    - 净重量: 12.543克
    - 排数: 双排
    - 包装类型: 袋装
    - 单端配置: 支持
    - 终端接口方式: 压接或压缩
    - 电线/电缆类型: UL 11028
    - 电线绝缘直径: 1.98-2.55mm
    - 电线尺寸 (AWG): 16
    - 间隔 - 匹配接口: 4.20mm
    - 最小电镀厚度 - 匹配: 2.500µm

    产品特点和优势


    Mini-Fit Sigma-to-Pigtail OTS电缆组件具有以下显著特点和优势:
    1. 高电流承载能力: 可以承受高达11.5A的电流,适用于需要较高电流的应用。
    2. 高电压支持: 最大支持600V AC/DC,适合高压系统。
    3. 耐用材料: 采用黄铜和尼龙材料,提高耐久性和可靠性。
    4. 双排结构: 提高连接的稳定性和安全性。
    5. 易于安装: 单端配置和压接或压缩接口方式使得安装过程简便快捷。

    应用案例和使用建议


    Mini-Fit Sigma-to-Pigtail OTS电缆组件在多个应用场景中表现出色,例如:
    - 工业控制系统: 在工业环境中提供稳定的电源和信号传输。
    - 通信设备: 确保设备之间的高效数据传输。
    - 消费电子产品: 为各种消费电子产品提供可靠的电源和信号连接。
    使用建议:
    - 选择合适电线: 确保电线直径(1.98-2.55mm)与产品规格匹配。
    - 正确压接: 使用适当的工具进行压接操作,确保良好的电气接触。
    - 环境适应性: 在高温、高湿度等极端环境下使用时,需注意防护措施。

    兼容性和支持


    Mini-Fit Sigma-to-Pigtail OTS电缆组件可以与多种Mini-Fit家族的其他产品兼容,例如:
    - Mini-Fit Sigma插头外壳
    - Mini-Fit垂直双排插头
    - Mini-Fit Jr. 插头等
    Molex公司提供了全面的技术支持和售后服务,包括但不限于产品咨询、技术培训和维修服务。如有任何疑问或需求,请联系当地销售代表或技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确安装 | 检查电线尺寸和压接工具是否正确 |
    | 电流过大导致过热 | 检查负载情况并适当降低电流 |
    | 连接不稳定 | 检查接触点是否有氧化或其他杂质 |

    总结和推荐


    综上所述,Mini-Fit Sigma-to-Pigtail OTS电缆组件凭借其卓越的电气性能、高可靠性以及广泛的兼容性,在多个应用领域中都表现出了强大的竞争力。推荐在需要稳定电源和信号传输的应用中使用此产品,特别是在工业控制、通信设备和消费电子产品等领域。如果您正在寻找一款可靠且高效的电缆组件,Mini-Fit Sigma-to-Pigtail OTS电缆组件是一个值得信赖的选择。

2183111041参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装

2183111041厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2183111041数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2183111041 2183111041数据手册

2183111041封装设计

查看详情并下载
Symbol
Footprint
3D Model
