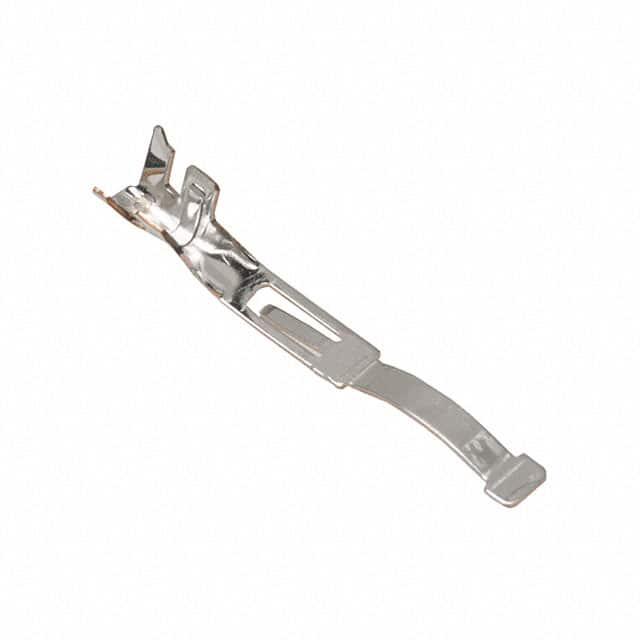

368760001

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 压接插针 公插至母座
供应商型号: 368760001
供应商: 云汉优选
标准整包数: 32000
MOLEX 矩形连接器 - 触头 368760001

368760001概述

    Ditto Hermaphroditic Crimp Terminal技术手册概述

    1. 产品简介


    Ditto Hermaphroditic Crimp Terminal(以下简称Ditto终端)是一款用于线对线连接的电子元器件,适用于电源和线对线连接应用。该终端具有独特的自匹配设计,可以实现可靠的电气连接。此外,该终端采用高铜合金材料,配以锡镀层,确保在各种恶劣环境下的稳定性和耐用性。

    2. 技术参数


    - 连接次数:最大25次
    - 性别:雌雄同体
    - 金属材料:高铜合金
    - 连接镀层:配接端子使用锡镀层,端子使用镀锡
    - 净重:0.148克
    - 端子接口样式:压接或压缩
    - 绝缘导线直径:1.70毫米
    - 电线尺寸:20-22 AWG
    - 电流:每触点最大电流为8.0安培
    - 电压:最高耐压350伏交流/直流

    3. 产品特点和优势


    - 自匹配设计:使得连接过程简单且可靠。
    - 高耐用性:可进行高达25次的插拔操作。
    - 优良的材料:高铜合金和镀锡表面提高了抗腐蚀性和电气性能。
    - 广泛的应用:适用于各种需要可靠连接的电源和线对线应用场合。

    4. 应用案例和使用建议


    Ditto终端可以应用于汽车电子、家用电器、工业自动化等多种场合。例如,在工业自动化系统中,由于需要频繁插拔而不会影响电气连接的可靠性,Ditto终端是理想的解决方案。使用时,需注意选择正确的压接工具以保证最佳效果,并定期检查连接情况以确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:Ditto终端兼容Ditto Hermaphroditic Crimp Housing 36877,可作为配套组件使用。
    - 支持和服务:制造商提供了详细的产品规格文档,测试摘要及安装工具使用指南等资料。对于任何安装过程中遇到的问题,都可以联系制造商获取帮助。

    6. 常见问题与解决方案


    - 问题:连接处接触不良。
    - 解决方案:请确保电线正确插入且压接工具设置正确。
    - 问题:终端表面氧化。
    - 解决方案:使用适当的清洁剂清除表面氧化物。

    7. 总结和推荐


    综上所述,Ditto Hermaphroditic Crimp Terminal以其优异的电气性能和高耐用性,在各类连接需求中表现出色。建议在需要可靠线对线连接的应用场景中使用。对于那些寻求高性能和长久耐用性的项目,Ditto终端是一个值得考虑的选择。

368760001参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 20-22 AWG
长*宽*高 18.7mm(长度)*3.1mm(高度)
安装方式 压入式
零件状态 在售
包装方式 盒装,卷带包装
