2160111022

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Super Sabre系列, 7.5mm节距, 300mm长, Super Sabre转无终端接头
供应商型号: TS-2160111022
供应商: 海外现货
标准整包数: 1

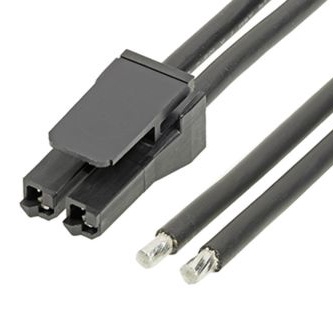

MOLEX 矩形线缆 2160111022

2160111022概述

    超级赛博刀头-快拆线缆组件技术手册

    1. 产品简介


    超级赛博刀头-快拆线缆组件(Super Sabre-to-Pigtail Off-the-Shelf Cable Assembly)是一款专为电力传输设计的高可靠性线缆组件。它属于电源和信号电缆装配类目,具有2个电路、单行排列、300毫米长度和黑色外壳。这款产品主要用于电源连接、电线对板连接以及电线对电线连接,特别适用于工业自动化和消费电子产品中。

    2. 技术参数


    | 参数名称 | 规格说明 |

    | 产品编号 | 2160111022 |
    | 系列编号 | 216011 |
    | 描述 | 单行排列,300毫米长,2个电路,黑色 |
    | 电路数量(已加载) | 2 |
    | 电路数量(最大) | 2 |
    | 接触电流 | 最大34.0A |
    | 工作电压 | 600V AC/DC |
    | 针间距 | 7.50毫米 |
    | 适用电缆类型 | UL 11028 |
    | 电缆尺寸(AWG) | 10 |
    | 锁定机制 | 支持与配套部件锁定 |
    | 材料 | 金属-铜,树脂-Nylon |
    | 镀层 | 配合面-银,终端-锡/镍 |
    | 过塑处理 | 无 |
    | 包装方式 | 袋装 |

    3. 产品特点和优势


    这款超级赛博刀头-快拆线缆组件在电力传输方面表现出色,具有以下优势:
    - 高接触电流:最大可达34.0A,满足高功率设备的需求。
    - 宽工作电压范围:可承受高达600V AC/DC,适应多种应用环境。
    - 安全锁定机制:保证可靠连接,防止意外脱落。
    - 材料优良:采用镀银接合面和锡/镍终端,提高耐腐蚀性及导电性。
    - 低卤素认证:符合IEC 61249-2-21标准,降低环境污染风险。

    4. 应用案例和使用建议


    此款组件广泛应用于工业控制设备、家用电器、计算机外设等领域。例如,在工业机器人系统中作为动力传输和信号控制的关键组件,可以显著提升系统的稳定性和效率。使用建议:
    - 在连接时确保接头稳固锁紧,以防止意外松动。
    - 使用适合的压接工具进行端子压接,避免虚接或断路。
    - 在高湿度或恶劣环境中使用时,建议增加防护措施以延长使用寿命。

    5. 兼容性和支持


    该组件支持与下列产品配套使用:
    - 垂直插头:172042
    - 直角插头:172043
    - 单排插头套筒:172673
    - 插头端子:43680
    Molex公司为该产品提供全面的技术支持和服务,包括用户手册、安装指南和技术咨询服务。

    6. 常见问题与解决方案


    - 问题:电缆接触不良
    - 解决方案:检查电缆是否正确压接,确认压接工具的压力设置正确。

    - 问题:产品无法锁定
    - 解决方案:检查配套部件是否匹配,调整锁定机制的设定以确保紧密配合。

    - 问题:外观损伤
    - 解决方案:如果发现产品表面损坏,及时更换新的组件以确保安全使用。

    7. 总结和推荐


    综合来看,这款超级赛博刀头-快拆线缆组件在性能和可靠性方面表现优异,适合各类高功率、高要求的应用场合。建议在高可靠性需求的工业和消费电子产品中优先考虑使用。

2160111022参数

参数
长*宽*高 300mm(长度)
零件状态 在售
包装方式 袋装

2160111022厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2160111022数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2160111022 2160111022数据手册

2160111022封装设计

查看详情并下载
Symbol
Footprint
3D Model
