首页  >  产品百科  >  0190250002

0190250002

厂牌: MOLEX

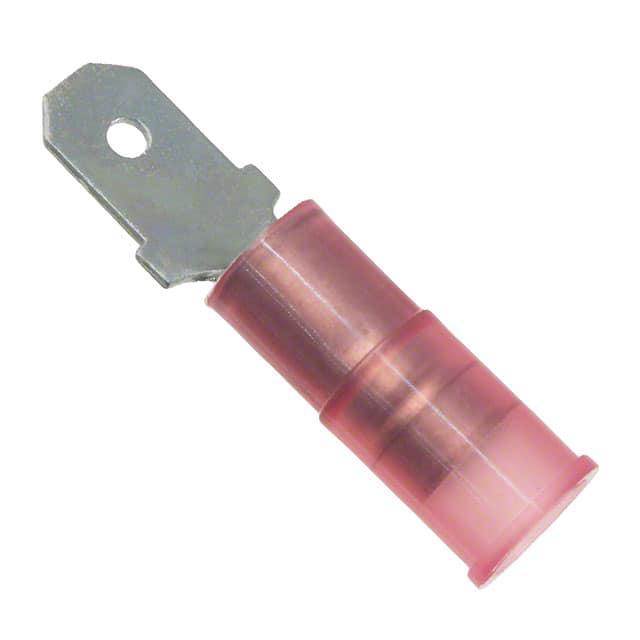

产品描述: Molex 插片端子 绝缘扁形端子, 19025系列, 公插, 4.75 x 0.51mm接片
供应商型号: TS-0190250002
供应商: 海外现货
标准整包数: 1
MOLEX 端子 - 快速连接/快速断开端子 0190250002

0190250002概述

    电子元器件产品技术手册解析

    产品简介


    Avikrimp Quick Disconnect 是一款专为高效连接设计的快速断开型接线端子,属于 Quick Disconnects 系列。该产品主要用于电线连接,支持 22-18 AWG(0.80-0.35mm²)的导线尺寸,具有稳固的 4.75 x 0.51mm 接触片,适用于各种工业和电子设备中的连接需求。其主要功能是提供可靠的电连接,并通过快速断开设计提升安装和维护效率。广泛应用于电气控制柜、自动化设备、家用电器以及通信设备等领域。

    技术参数


    | 参数类别 | 技术规格 |

    | 额定电压 | 最大 600V |
    | 导线规格 | 22-18 AWG(0.80-0.35mm²) |
    | 接触片尺寸 | 4.75 x 0.51mm |
    | 温度范围 | 操作温度:-65°C 至 +105°C |
    | 胶壳材料 | 尼龙(PA),阻燃等级 94V-2 |
    | 金属材料 | 铜合金,表面镀锌铬 |
    | 绝缘直径 | 最大 6.30mm |
    | 包装方式 | 袋装 |

    产品特点和优势


    1. 高可靠性:采用铜合金材料和镀锌铬工艺,确保长期稳定的电接触性能。
    2. 便捷性:独特的快速断开设计,支持轻松插入和拔出,提升装配效率。
    3. 安全性:符合 RoHS 和 REACH 环保标准,低卤素设计保障环保合规。
    4. 适应性强:宽广的工作温度范围和多种绝缘厚度支持多样化应用场景。
    5. 兼容性强:可与市面上主流工具配合使用,如手摇压线钳和气动压线工具。

    应用案例和使用建议


    1. 工业控制柜:适用于配电箱内部导线连接,简化维护流程,减少停机时间。
    2. 家用电器:用于冰箱、空调等设备的内部布线,提供稳固连接。
    3. 通信设备:支持网络设备的模块化布线,便于未来升级扩展。
    使用建议:
    - 在安装前确保导线截面与接线端子规格匹配,避免因过载导致接触不良。
    - 使用推荐的专用压线工具(例如型号 640010100),确保压接质量。
    - 定期检查连接点是否有松动或氧化现象,必要时重新压接。

    兼容性和支持


    Avikrimp Quick Disconnect 可与多种手动和气动压线工具兼容,如 Molex 640010100 和 640050100。厂商提供全面的技术支持和售后保障,包括用户培训、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:压接后接触电阻过大
    - 原因:压线工具压力不足或导线截面不匹配。
    - 解决方法:更换更高精度的压线工具,确保压接过程符合规范。
    2. 问题:连接件容易脱落
    - 原因:未完全插入或接触片变形。
    - 解决方法:检查插入深度,确保达到设计要求;如有损坏,及时更换新件。
    3. 问题:长时间使用后接触性能下降
    - 原因:接触片表面氧化。
    - 解决方法:清洁接触面,必要时涂抹导电脂以提高导电性能。

    总结和推荐


    综上所述,Avikrimp Quick Disconnect 是一款功能强大且应用广泛的电子元器件产品。它凭借高可靠性和便捷性,成为众多工业和消费类电子产品连接的理想选择。其卓越的兼容性、完善的售后服务以及符合国际环保标准的特点,使其在市场上具备较强的竞争力。强烈推荐给需要高性能快速连接解决方案的用户。
    如果您正在寻找一种能够简化安装、增强可靠性的接线端子,Avikrimp Quick Disconnect 将是一个非常值得考虑的选择。

0190250002参数

参数
长*宽*高 20.83mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

0190250002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190250002数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190250002 0190250002数据手册

0190250002封装设计

查看详情并下载
Symbol
Footprint
3D Model
