5052742412

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 350μm 2 24pin 800μm 650μm 金 SMD,P=0.35mm 贴片安装
供应商型号: 23-5052742412CT-ND
供应商: Digi-Key
标准整包数: 1

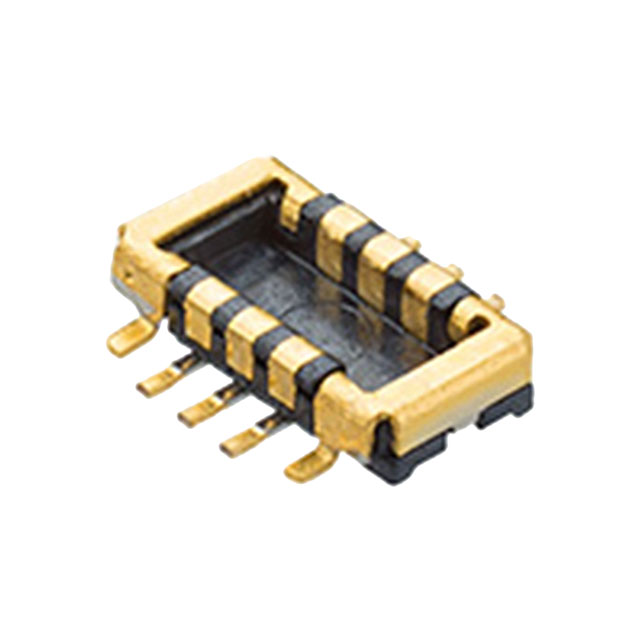

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5052742412

5052742412概述


    产品简介


    本文档涉及的是由Molex Electronic Technologies, LLC生产的一种连接器组件——型号为50527409的连接器系列。这种连接器广泛应用于电子设备中,用于建立电路间的物理和电气连接。其主要功能是确保稳定的电气接触,适用于需要高可靠性和长期稳定性的应用场景,如消费电子、工业控制、通讯设备等。

    技术参数


    根据技术手册,以下是该连接器的一些关键技术参数:
    - 引脚数:每个连接器包含多个引脚,具体数量未明确说明。
    - 材料:
    - 载带(CARRIER TAPE):聚苯乙烯(POLYSTYRENE)
    - 顶带(TOP TAPE):聚酯(PET),其他未指定
    - 盒子(REEL):聚苯乙烯(PS)含回收材料
    - 尺寸与公差:
    - 载带宽度(CARRIER TAPE WIDTH):16 mm 至 29.4 mm
    - 累积节距(ACCUMULATIVE PITCH):40 mm ± 0.2 mm
    - 引脚公差(PIN TOLERANCE):公差范围未明确
    - 电气特性:
    - 连接器接触电阻:≤5 mΩ
    - 绝缘电阻:≥100 MΩ
    - 耐电压:≥500 Vrms
    - 工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C

    产品特点和优势


    这款50527409连接器系列具有以下显著特点和优势:
    - 高可靠性:通过先进的设计和制造工艺,确保连接的稳定性和长期可靠性。
    - 广泛适用性:适用于各种电子设备,包括消费电子、工业控制、通信设备等。
    - 优异的电气性能:低接触电阻和高绝缘电阻保证了出色的电气性能。
    - 良好的机械强度:采用高强度材料和结构设计,能够承受长时间的使用和恶劣的工作环境。
    - 环保材料:使用回收材料和符合RoHS标准的材料,减少对环境的影响。

    应用案例和使用建议


    应用案例
    - 消费电子产品:在手机、平板电脑、智能手表等设备中作为连接器使用,提供可靠的电气连接。
    - 工业控制系统:在自动化设备和工业机器人中,用于信号传输和电力分配。
    - 通信设备:在服务器、交换机等通信设备中,作为接口连接器,保证高效的数据传输。
    使用建议
    - 设计阶段:在设计电路板时,确保连接器的焊盘和线路布局符合推荐的标准,以避免焊接不良或电气性能下降。
    - 装配过程:在组装过程中,严格遵循操作规范,确保每个连接器正确安装且无损伤。
    - 维护和测试:定期进行性能测试,检查连接器是否有磨损或损坏,及时更换故障部件。

    兼容性和支持


    该连接器系列可以与特定型号的连接器配合使用,如50527012 (H=0.8) 和50541310 (H=0.9),确保良好的机械和电气兼容性。此外,制造商提供了详细的技术文档和支持服务,包括安装指南、故障排除手册等,以帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    在使用过程中,可能会遇到以下一些常见问题及相应的解决办法:
    - 连接不稳定:
    - 原因:焊点不牢固或线路接触不良。
    - 解决方法:重新焊接焊点,确保焊料充分熔合;检查并修复线路接触问题。
    - 电气性能下降:
    - 原因:接触电阻增大。
    - 解决方法:检查连接器是否有腐蚀或氧化现象,清洁连接器的金属部分;如需更换,联系制造商获取新部件。
    - 安装误差:
    - 原因:安装位置不准确。
    - 解决方法:参考设计图纸和安装手册,仔细校准安装位置;如有需要,寻求专业技术人员的帮助。

    总结和推荐


    综上所述,50527409连接器系列凭借其卓越的可靠性、广泛的适用性以及优异的电气性能,在多个领域的应用中表现突出。其环保材料和良好的机械强度也使其成为市场上极具竞争力的产品。因此,强烈推荐在需要高性能连接器的应用中选用此款连接器。
    如有进一步疑问或需求,建议直接联系制造商Molex Electronic Technologies, LLC获取技术支持和服务。

5052742412参数

参数
排数 2
触头镀层
板上高度 650μm
针脚数 24pin
接合堆叠高度 800μm
触头镀层厚度 -
类型 Outer Shroud Contacts,Plug
间距 350μm
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

5052742412厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5052742412数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5052742412 5052742412数据手册

5052742412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.7383 ¥ 6.2386
25+ $ 0.6389 ¥ 5.3989
50+ $ 0.6007 ¥ 5.0759
100+ $ 0.5439 ¥ 4.5519
250+ $ 0.5014 ¥ 4.1961
500+ $ 0.4715 ¥ 3.9458
1000+ $ 0.4434 ¥ 3.7106
2500+ $ 0.4088 ¥ 3.4212
库存: 2325
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
