0430300005

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

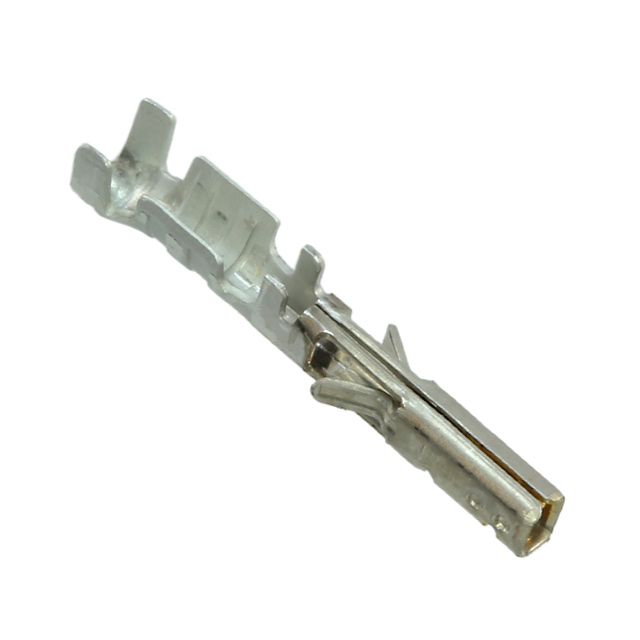

产品描述: Molex 压接端子 母端子, Micro-Fit 3.0系列
供应商型号: UA-0430300005
供应商: 海外现货
标准整包数: 12000
MOLEX 矩形连接器 - 触头 0430300005

0430300005概述

    Micro-Fit 3.0 Crimp Terminal 技术手册

    产品简介


    Micro-Fit 3.0 Crimp Terminal 是一种高性能的电子连接器,适用于电源、线到板以及线到线连接的应用场景。该产品属于Molex公司的Micro-Fit Connector System系列,专为满足现代电子设备对高可靠性、低成本连接器的需求而设计。其主要功能是提供稳定可靠的电气连接,同时具备优秀的机械性能和耐用性。

    技术参数


    Micro-Fit 3.0 Crimp Terminal 的技术参数如下:
    - 电气参数
    - 最大电流:8.5A
    - 接触材料:磷青铜
    - 镀金厚度(接触面):0.381μm
    - 镀锡厚度(焊接面):2.540μm
    - 适用电线范围:26 AWG、28 AWG、30 AWG
    - 绝缘层直径:最大1.27mm
    - 物理参数
    - 包装类型:卷带(Reel)
    - 重量:0.057g
    - 其他
    - 插头种类:女性插头
    - 端子接口方式:压接或压缩

    产品特点和优势


    Micro-Fit 3.0 Crimp Terminal 具有以下几个显著特点和优势:
    1. 高可靠性:磷青铜材料和镀金工艺确保了长期使用的稳定性和可靠性。
    2. 易于安装:采用压接方式,无需额外焊接步骤,简化了安装流程。
    3. 成本效益:相比传统连接器,Micro-Fit 3.0 在保证性能的同时降低了成本。
    4. 兼容性强:可广泛应用于各种线到板和线到线连接的场景中。

    应用案例和使用建议


    Micro-Fit 3.0 Crimp Terminal 在多个应用领域得到了广泛应用,例如消费电子、汽车电子、通信设备等。以下是几个典型的应用案例:
    - 电源连接:在开关电源模块中用于连接变压器和电容等元件,提供稳定的电气连接。
    - 线到板连接:用于电路板之间的电气连接,提高系统的整体稳定性。
    - 线到线连接:适用于多根电线间的连接,确保信号传输的可靠性。
    使用建议:
    1. 严格遵守安装指南:确保正确选择合适的压接工具,以避免因安装不当导致的产品损坏。
    2. 注意绝缘层处理:在安装过程中,确保绝缘层处理得当,避免短路风险。
    3. 环境适应性:在极端环境下使用时,需特别注意温度和湿度的影响。

    兼容性和支持


    Micro-Fit 3.0 Crimp Terminal 与Molex公司的多种连接器配件兼容,如Micro-Fit 3.0 Dual Row Receptacle Housing、Micro-Fit BMI Single Row Receptacle Housing等。此外,Molex公司还提供了详细的技术文档和使用指导,帮助用户更好地使用该产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题1:安装过程中压接不良。
    - 解决方法:确保使用正确的压接工具并按照规范操作。

    - 问题2:接触电阻异常高。
    - 解决方法:检查接触面是否有污染或损伤,重新清洁并压接。

    - 问题3:绝缘层破损。
    - 解决方法:更换新端子,并确保在安装过程中保护好绝缘层。

    总结和推荐


    综上所述,Micro-Fit 3.0 Crimp Terminal 是一款具有高可靠性和成本效益的电子连接器,非常适合于多种应用场景。其独特的设计和优良的性能使其在市场上具有较高的竞争力。强烈推荐给需要高性能、低成本连接解决方案的用户。

0430300005参数

参数
触头镀层
触头端接 压接
触头镀层厚度 380nm
类型 Connector Headers and PCB Receptacles
线规 26-30 AWG
长*宽*高 11.25mm(长度)*2.1mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0430300005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0430300005数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0430300005 0430300005数据手册

0430300005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.0469 ¥ 0.3928
24000+ $ 0.043 ¥ 0.3603
库存: 204000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 4713.6
