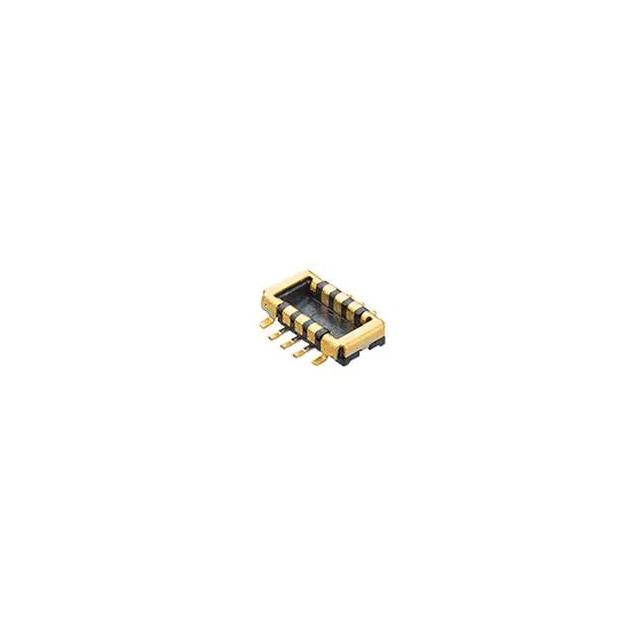

5050701642

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 350μm 2 16pin 600μm 480μm 100nm 金 贴片安装
供应商型号: Q-5050701642
供应商: 期货订购
标准整包数: 64000
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5050701642

5050701642概述


    产品简介


    本文档介绍了一款由莫列斯电子科技有限责任公司(Molex Electronic Technologies, LLC)生产的载带(Carrier Tape)产品。这款载带主要用于电子元件的封装和运输,常用于自动贴装生产线。载带的设计旨在保证电子元件在运输和处理过程中的安全性与可靠性。

    技术参数


    - 型号编号:505070-
    - 拉力方向:空载最小拉力为400克,满载最小拉力为40克。
    - 顶面胶带:采用聚对苯二甲酸乙二醇酯(PET)材料,符合IEC 60286-3标准。
    - 载带宽度:380毫米(允许公差±2毫米),其中80毫米为空白部分。
    - 材料:底材(Carrier Tape)为聚苯乙烯(Polystyrene),顶材(Top Tape)为PET,其余部分采用聚苯乙烯(Polystyrene)制造(含有回收材料)。
    - 接插件数量:每卷(Reel)包含8000个接插件(Connectors)。
    - 接插件规格:各型号有不同的电路数(Circuit Number),范围从6到70不等。
    - 引脚宽度:接插件端子宽度(Terminal Width)为0.7毫米,配合宽度(Fitting Nail Width)为0.15毫米。
    - 镀层:端子接触区域镀金厚度至少0.1微米,底层为镍镀层。
    - 焊尾共面度:最大0.08毫米。
    - 配合公差:配合宽度范围从0.6毫米至0.7毫米。

    产品特点和优势


    - 高精度加工:精密的尺寸公差(如±0.01毫米、±0.03毫米等),确保了高精度的机械配合和一致性的安装。
    - 材料优良:聚苯乙烯(Polystyrene)材质保证了良好的机械强度和耐热性,适合长时间的储存和运输。
    - 多功能连接:可匹配多种类型的接插件,支持高达70个电路的连接。
    - 易于自动化操作:设计考虑到自动化生产线的需求,提高了生产和组装效率。

    应用案例和使用建议


    该载带适用于多种电子产品生产线上,例如智能手机、平板电脑、汽车电子等领域。在实际应用过程中,需要根据具体产品选择合适的接插件规格,以确保装配后的机械稳定性。建议用户定期检查设备的校准情况,以确保每次装配都能达到最佳效果。

    兼容性和支持


    - 兼容性:该载带与505066系列和505270系列的接插件兼容。
    - 技术支持:供应商提供全面的技术支持,包括产品文档、样品准备和现场服务。用户还可以通过书面形式获得书面许可以使用产品图纸上的信息。

    常见问题与解决方案


    - 问题:拉力不足导致载带破损。
    - 解决办法:检查生产设备的拉力设置,必要时调整机器设置或更换新的载带。
    - 问题:焊接端子共面度不良。
    - 解决办法:确认生产设备是否定期校准,确保每次焊接的精确度。

    总结和推荐


    这款载带凭借其高精度的加工工艺、优良的材料特性和多功能连接的优势,在各类电子产品生产线上表现出色。建议用户根据具体需求选择合适的规格,并定期进行维护,以确保生产过程的顺利进行。鉴于其出色的性能和广泛的应用范围,该载带是市场上极具竞争力的产品之一。

5050701642参数

参数
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Plug
间距 350μm
排数 2
触头镀层
板上高度 480μm
针脚数 16pin
接合堆叠高度 600μm
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
