首页  >  产品百科  >  5055721000

5055721000

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 压接插针 母端子, 505570系列
供应商型号: 31M-5055721000
供应商: 云汉优选
标准整包数: 5

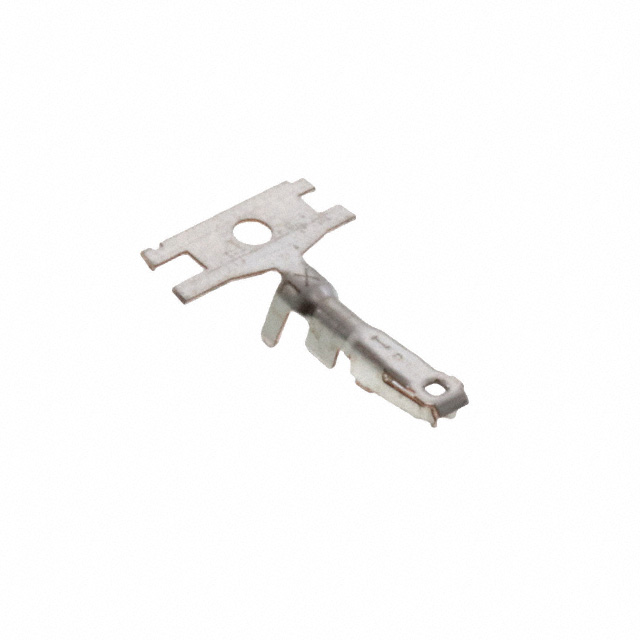

MOLEX 矩形连接器 - 触头 5055721000

5055721000概述

    Micro-Lock Plus 2.0mm Pitch Wire-to-Board Single Row SMT Connector

    1. 产品简介


    Micro-Lock Plus 是一款专为紧凑型电路设计的电连接器系列,适用于多种电子设备。其采用2.0mm的间距设计,确保了高度可靠的数据传输和电力供应。这些连接器广泛应用于消费电子、工业控制、通信设备、汽车电子等多个领域。

    2. 技术参数


    - 最大允许电压:250V (交流/直流)
    - 适用绝缘外径:φ0.9~φ1.50mm
    - 额定电流:
    - AWG#22:3.0A
    - AWG#24:2.0A
    - AWG#26:1.5A
    - AVSS 0.3:3.0A
    - CAVUS 0.3:3.0A
    - CIVUS 0.22:2.0A
    - 使用温度范围:-40°C 至 +105°C
    - 存储条件:温度5℃~35℃,湿度≤85%RH(无凝露)

    3. 产品特点和优势


    - 高可靠性:采用先进的压接技术,确保每个接触点的稳定性和可靠性。
    - 高效连接:快速且简便的安装方式,减少组装时间和成本。
    - 适应性强:适用于多种线径,满足不同应用场景的需求。
    - 广泛的适用性:符合多种国际标准,如JIS C5402、MIL-STD-202等。

    4. 应用案例和使用建议


    - 消费电子:适合用于小型手持设备,如手机、平板电脑等。
    - 工业控制:可用于工业自动化控制系统中的信号和电源传输。
    - 通信设备:适用于路由器、交换机等通信设备中的数据传输。
    - 汽车电子:可用于车载娱乐系统、导航系统等。
    使用建议:
    - 在高温环境下使用时,需注意温度上升对电流的影响。
    - 在严苛的环境中,如震动、冲击和湿热条件下,建议进行额外的保护措施,以确保长期稳定运行。

    5. 兼容性和支持


    Micro-Lock Plus 2.0mm Pitch 系列连接器与其他品牌的插头兼容,可实现无缝对接。同时,制造商提供了全面的技术支持和售后服务,确保客户能够顺利使用和维护这些连接器。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触点是否有氧化物或其他杂质,必要时重新压接。
    - 问题2:温度上升异常
    - 解决方案:确保连接器周围有足够的散热空间,检查是否有过载情况。
    - 问题3:接触不良
    - 解决方案:重新插拔连接器,确保接触点紧密贴合,如有需要,更换新的连接器。

    7. 总结和推荐


    Micro-Lock Plus 2.0mm Pitch 系列连接器凭借其出色的性能、广泛的适用性和卓越的可靠性,成为市场上备受推崇的产品之一。无论是消费电子、工业控制还是通信设备等领域,这款连接器都能提供可靠的连接解决方案。强烈推荐该产品给需要高性能连接器的工程师和技术人员。

5055721000参数

参数
线规 22-26 AWG
触头镀层
触头端接 压接
触头镀层厚度 1μm
类型 带印记
长*宽*高 7.42mm(长度)*2.43mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

5055721000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5055721000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 5055721000 5055721000数据手册

5055721000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.1
50+ ¥ 0.0808
150+ ¥ 0.0689
500+ ¥ 0.0609
1500+ ¥ 0.056
3000+ ¥ 0.0525
15000+ ¥ 0.0511
库存: 18290
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 0.5
