2145241000

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

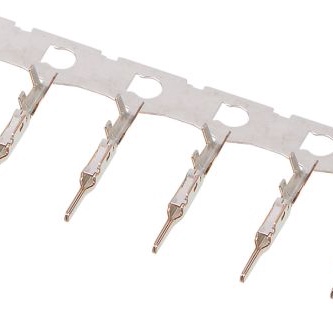

产品描述: Molex 压接端子 公端子, 214524系列
供应商型号: 2145241000
供应商: 云汉优选
标准整包数: 1

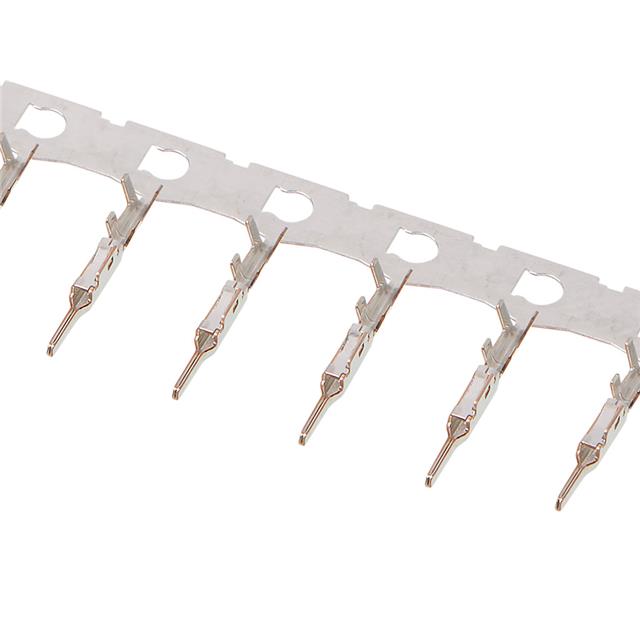

MOLEX 矩形连接器 - 触头 2145241000

2145241000概述

    Micro-Lock Plus Male Crimp Terminal: A Comprehensive Guide

    1. 产品简介


    Micro-Lock Plus Male Crimp Terminal(微型锁PLUS公端压接端子)是一种适用于电源和线对线连接的应用场合的高性能连接器组件。这些终端以1.25毫米间距设计,提供锡镀层,并且能够处理30至26 AWG(美国线规)范围内的电线。它们特别适合于需要高可靠性和稳定性的电气系统和设备中。

    2. 技术参数


    Micro-Lock Plus Male Crimp Terminal的主要技术参数如下:
    | 参数 | 值 |

    | 接触间距 | 1.25 mm |
    | 线径范围 | 30-26 AWG |
    | 镀层类型 | 锡(Sn) |
    | 材料 - 金属 | 磷青铜 |
    | 材料 - 插针镀层 | 锡 |
    | 包装类型 | 卷盘 |
    | 镀层厚度(插配) | ≥0.900 μm |
    | 绝缘层直径 | 0.78-1.02 mm |

    3. 产品特点和优势


    - 高可靠性:独特的结构设计确保了可靠的电接触,尤其适合高振动环境下的应用。
    - 易于安装:可选的手动和气动压接工具使得安装过程简单快捷,提高生产效率。
    - 兼容性好:与多种型号的手动和自动压接机相兼容,适应不同生产线需求。
    - 环保材料:采用低卤素磷青铜材料,符合RoHS标准,满足现代环保要求。

    4. 应用案例和使用建议


    Micro-Lock Plus Male Crimp Terminal广泛应用于汽车、工业控制、家电等多个领域,如汽车点火系统、自动化生产线以及家用电器内部连接。在实际使用中,为了确保最佳效果,建议在安装前先通过适当的绝缘层剥离工具去除电线外部绝缘层,并根据具体应用场景选择合适的压接工具。对于长时间运行的高压设备,定期检查和更换连接器以保证系统稳定性也是必要的。

    5. 兼容性和支持


    该产品与Molex公司提供的多种手动和自动压接工具兼容,方便客户根据不同生产需求灵活选择。Molex公司还提供了详细的用户手册和技术支持服务,帮助客户解决可能遇到的各种问题,确保系统的顺利运行。

    6. 常见问题与解决方案


    - Q: 如何正确选择合适的压接工具?
    A: 根据电线规格和所需的压接力选择对应的压接工具,例如使用2133095800型号的手动工具。

    - Q: 连接器如何防止腐蚀?
    A: 定期检查并清洁连接器,必要时涂抹防腐蚀涂层,确保其长期稳定工作。
    - Q: 安装过程中如何避免接触不良?
    A: 确保电线绝缘层完全去除,压接牢固无松动,并检查压接质量以确保良好的电气连接。

    7. 总结和推荐


    综上所述,Micro-Lock Plus Male Crimp Terminal凭借其高可靠性、便捷安装以及广泛的适用性,在众多行业中表现出色。其在恶劣环境下的出色表现和良好的兼容性使其成为值得信赖的选择。因此,我强烈推荐这一款连接器终端用于各种严苛条件下的电气连接需求。

2145241000参数

参数
触头镀层厚度 900nm
类型 Connector Headers and PCB Receptacles
线规 26-30 AWG
触头镀层
触头端接 压接
长*宽*高 8.9mm(长度)*1.58mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

2145241000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2145241000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 2145241000 2145241000数据手册

2145241000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.1775
10500+ ¥ 0.1472
21000+ ¥ 0.1288
库存: 15734
起订量: 1 增量: 21000
交货地:
最小起订量为:1
合计: ¥ 0.17
