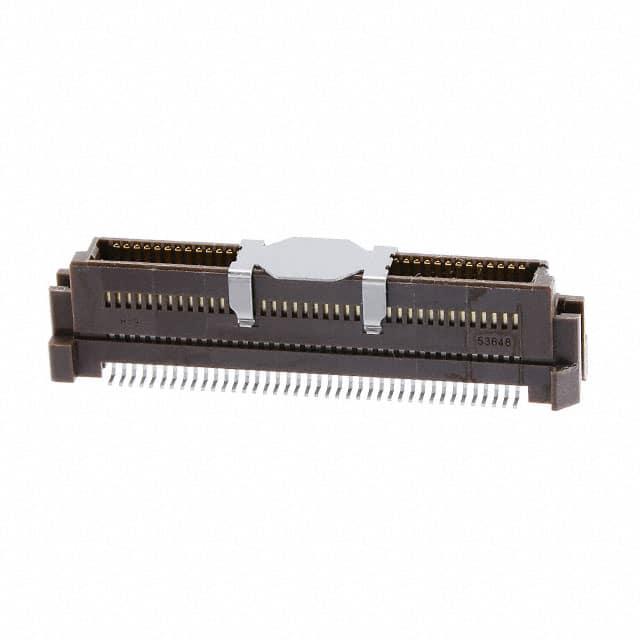

536490874

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 640μm 2 80pin 14mm,15mm 8mm 250nm 金 SMD,P=0.64mm 贴片安装
供应商型号: J-MOLE-0106554
供应商: Chip1stop
标准整包数: 1
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 536490874

536490874概述


    产品简介




    本产品为0.635毫米间距的板对板连接器系列,适用于多种应用场景。此类连接器主要用于实现电路板之间的电气连接,广泛应用于消费电子、汽车电子、工业自动化及通信设备等领域。其核心功能在于确保电路板之间信号传输的可靠性和稳定性。


    技术参数




    根据技术手册中的信息,以下是关键的技术规格和性能参数:

    - 最大额定电压:100 V(交流/直流)
    - 最大额定电流:0.5 A
    - 使用温度范围:-55℃ ~ +105℃

    电气特性


    - 接触电阻:嵌合高度(H)为4-7 mm时,接触电阻最大为40毫欧;H为8-10 mm时,接触电阻最大为50毫欧;H为11-13 mm时,接触电阻最大为60毫欧;H为14-16 mm时,接触电阻最大为70毫欧。
    - 绝缘电阻:在相邻触点间及触点和接地间施加250V直流电压时,绝缘电阻最小为1000兆欧。
    - 耐电压:在相邻触点间及触点和接地间施加250V交流电压,持续1分钟无击穿。

    机械性能


    - 插入力:每电路最大为0.690牛顿(70克力)
    - 拔出力:每电路最小为0.118牛顿(12克力)
    - 终端保持力:最低为1.96牛顿(0.2千克力)


    产品特点和优势




    此连接器具有以下显著特点和优势:

    1. 高可靠性:在各种极端条件下,如温度、湿度和振动条件下均能保持良好的接触性能。
    2. 低接触电阻:不同嵌合高度下的接触电阻值较低,确保信号传输的质量。
    3. 高绝缘性能:优良的绝缘性能,能够有效防止短路风险。
    4. 卓越的机械强度:具备较高的终端保持力和插入/拔出力,确保连接稳固。


    应用案例和使用建议




    这些连接器广泛应用于各类电子设备,例如智能手机、平板电脑、汽车电子系统以及工业控制设备。对于特定的应用场景,如使用柔性电路板(FPC),建议在安装前进行预测试,以确保最佳性能。此外,为了防止FPC变形,可以使用加强板进行支撑。


    兼容性和支持




    该产品支持多种包装形式,包括带盖和不带盖的设计,以便于不同的装配需求。MoLux Inc.提供了详尽的技术文档和支持服务,确保客户能够在安装和使用过程中获得充分的帮助。


    常见问题与解决方案




    根据技术手册,用户可能会遇到以下问题及其解决方案:

    1. 接触不良:检查并确认所有终端均已正确焊接且无损坏。
    2. 安装错误:请按照技术手册中的步骤仔细安装,并确保安装基板的平整度符合要求。
    3. 过热:适当调整安装过程中的加热条件,以避免因过热引起的性能下降。


    总结和推荐




    综上所述,这款0.635毫米间距的板对板连接器在各种严苛环境下表现出色,适用于广泛的工业应用。其高可靠性、稳定的性能和易于操作的特点使其在市场上具有很强的竞争力。强烈推荐在需要高性能连接器的应用中使用该产品。

536490874参数

参数
针脚数 80pin
接合堆叠高度 14mm,15mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 640μm
排数 2
触头镀层
板上高度 8mm
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装
