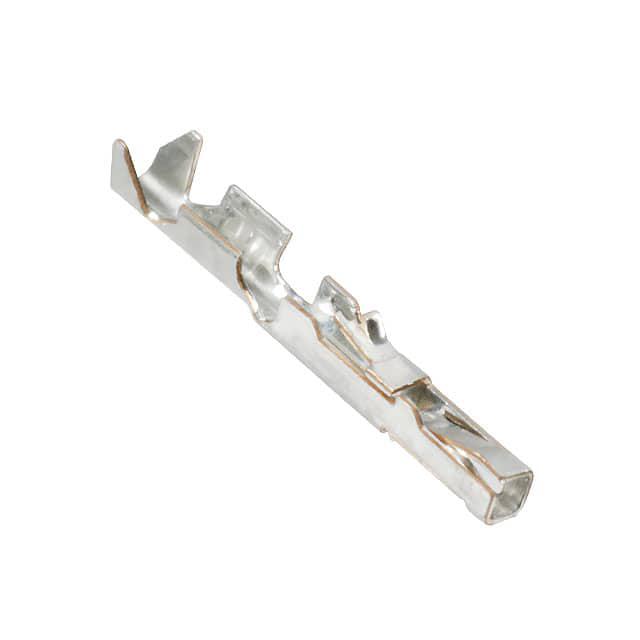

901192109

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 母端子, C-Grid III系列, 最大0.35mm², 最小0.2mm²
供应商型号: SR-901192109
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 触头 901192109

901192109概述

    C-Grid III Female Crimp Terminal 技术手册

    产品简介


    C-Grid III 是一种由Molex Electronic Technologies, LLC 生产的高性能电子元器件。作为一款终端接头(Female Crimp Terminal),它主要用于连接导线,以实现电路的可靠连接。C-Grid III 主要应用于工业自动化、通讯设备、医疗设备、汽车电子等领域,是现代电子设备中不可或缺的关键部件。

    技术参数


    | 参数 | 描述 |

    | 材料 | 磷青铜 CDA 521 |
    | 材料厚度 | 0.200 mm [0.008 in] |
    | 拉伸强度 | 655 ~ 760 N/mm² |
    | 接触点 | 1.60 mm [0.063 in] |
    | 绝缘直径范围 | 1.02 ~ 1.47 mm [0.040 ~ 0.058 in] |
    | 镀层类型 | 预镀热浸锡 |
    | 厚度 | 1.0 ~ 2.5 µm [0.00004 ~ 0.0001 µin] |

    产品特点和优势


    C-Grid III 女生端子具有以下独特的功能和优势:
    1. 高可靠性:采用磷青铜材料和精密的制造工艺,确保连接的稳定性和耐久性。
    2. 广泛的适用性:适用于多种规格的导线,满足不同场合的应用需求。
    3. 易于安装:采用简单可靠的连接方式,方便快捷地完成安装过程。
    4. 优异的防腐蚀能力:通过特殊的镀层处理,提高了产品的防腐蚀性能,延长使用寿命。

    应用案例和使用建议


    根据手册中的应用场景示例,C-Grid III 女生端子在工业自动化和汽车电子领域有着广泛的应用。例如,在汽车引擎控制单元中,可以用于连接传感器信号线,确保数据传输的可靠性。在工业机器人中,可用于连接电源线和信号线,提高机器人的工作效率和稳定性。
    使用建议:
    - 在选择导线时,要确保其直径符合规定的绝缘直径范围,以保证良好的接触效果。
    - 安装过程中要遵循正确的操作流程,避免过度弯曲或损伤端子,影响连接质量。

    兼容性和支持


    C-Grid III 女生端子与多种工具和设备兼容,如专用的压接工具和检测设备。制造商提供全面的技术支持和售后服务,包括安装指南、故障排查手册和技术咨询等。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决方法:检查导线是否完全插入,端子是否有变形。
    2. 问题:端子腐蚀。
    - 解决方法:检查镀层是否有破损,必要时更换端子。
    3. 问题:压接不牢固。
    - 解决方法:确认压接工具是否正确设置参数,重复压接直至达到规定标准。

    总结和推荐


    C-Grid III 女生端子凭借其出色的性能和可靠性,成为电子元器件市场的佼佼者。它的设计合理,易于安装和维护,能够满足各种复杂的应用需求。强烈推荐给需要高性能连接解决方案的用户。
    综上所述,C-Grid III 女生端子是一款优秀的电子元器件,适用于多种工业和消费电子产品。其高可靠性和广泛的适用性使其在市场上具有强大的竞争力。无论是专业技术人员还是普通消费者,都可以从中获得满意的使用体验。

901192109参数

参数
触头镀层厚度 1.02μm
类型 Connector Headers and PCB Receptacles
线规 22-24 AWG
触头镀层
触头端接 压接
长*宽*高 13.3mm(长度)*2.1mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装
