185M-KM+

厂牌: MINI-CIRCUITS
产品描述: Threaded 40GHz 50Ω Plug至Plug,插头至插头 导线安装,自由悬挂,通孔安装
供应商型号: 139-185M-KM
供应商: Mouser
标准整包数: 1

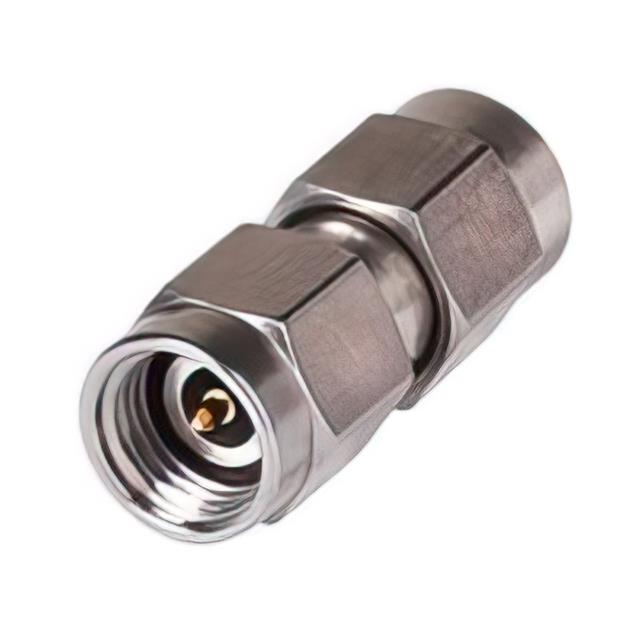

MINI-CIRCUITS 同轴连接器(RF) - 适配器 185M-KM+

185M-KM+概述

    高质量文章:Mini-Circuits 185M-KM+ Coaxial Adapter 技术手册解析

    1. 产品简介


    Mini-Circuits 的 185M-KM+ 是一款高性能的同轴适配器,采用 1.85 毫米公头到 2.92 毫米公头的设计,支持直流至 40 GHz 的宽频带范围。这种产品主要应用于射频电缆和设备之间的互联,广泛适用于通信、雷达、测试仪器等领域。其卓越的技术参数使其成为超宽带系统和多频段应用的理想选择。

    2. 技术参数


    以下是根据技术手册提取的核心技术参数表:
    | 参数 | 范围或条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 | - | - | DC | 40 | GHz |
    | 插入损耗 | DC - 8 GHz | 0.05 | 0.10 | 0.20 | dB |
    | 插入损耗 | 8 - 18 GHz | - | 0.10 | 0.20 | dB |
    | 插入损耗 | 18 - 26.5 GHz | - | 0.15 | 0.30 | dB |
    | 插入损耗 | 26.5 - 40 GHz | - | 0.20 | 0.40 | dB |
    | VSWR(电压驻波比) | DC - 8 GHz | 1.01 | 1.03 | 1.15 | :1 |
    | VSWR(电压驻波比) | 8 - 18 GHz | - | 1.03 | 1.15 | :1 |
    | VSWR(电压驻波比) | 18 - 26.5 GHz | - | 1.05 | 1.15 | :1 |
    | VSWR(电压驻波比) | 26.5 - 40 GHz | - | 1.05 | 1.15 | :1 |
    | 工作温度范围 | - | -55 | - | 100 | °C |

    3. 产品特点和优势


    - 超宽带性能:支持从直流到 40 GHz 的宽频带频率范围,适合各种复杂应用场景。
    - 低插入损耗:典型值仅为 0.10 dB,确保高效的信号传输效率。
    - 优异的 VSWR:典型值为 1.03:1,能够有效减少反射信号,提高系统的匹配度。
    - 坚固耐用:采用不锈钢材质并经过钝化处理,适应苛刻的工作环境。
    - 宽温适应性:能在 -55°C 至 +100°C 的极端环境下正常工作,尤其适用于高功率组件附近的高温区域。

    4. 应用案例和使用建议


    该适配器常用于以下场景:
    - 射频设备的连接与校准;
    - 测试仪器间的信号传输;
    - 通信系统中的信号互连。
    使用建议:
    1. 在高频(如 >20 GHz)应用时,注意检查插入损耗曲线以确保符合设计要求。
    2. 使用过程中避免物理损伤,保持连接端口清洁以降低接触电阻。
    3. 在低温或高温环境中部署时,务必确认温度范围满足需求。

    5. 兼容性和支持


    - 兼容性:可直接配合 1.85 毫米公头与 2.92 毫米公头设备使用。
    - 支持:Mini-Circuits 提供标准有限保修及详尽的用户指南,官网技术支持可进一步解答用户疑问。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查连接端口清洁度及适配器状态 |
    | 驻波比异常 | 确认接口匹配性并重新测试 |
    | 温度过高导致故障 | 检查散热措施并调整使用环境 |

    7. 总结和推荐


    Mini-Circuits 185M-KM+ 是一款性能卓越的超宽带同轴适配器,凭借其出色的插入损耗、VSWR 和宽温适应性,非常适合作为专业领域的核心部件。对于需要高可靠性和高性能的应用场景,强烈推荐此产品。通过其优异的设计和稳定性,185M-KM+ 成功在同类产品中脱颖而出,具有较高的市场竞争力。
    如果您正在寻找一个既能保证性能又具备可靠性的解决方案,Mini-Circuits 185M-KM+ 将是您的最佳选择!

185M-KM+参数

参数
最大频率 40GHz
紧固类型 -
中心触头镀层 -
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Plug,插头至插头
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

185M-KM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

185M-KM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴连接器(RF) - 适配器 MINI-CIRCUITS 185M-KM+ 185M-KM+数据手册

185M-KM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 278.532 ¥ 2353.5954
10+ $ 260.946 ¥ 2204.9937
30+ $ 257.67 ¥ 2177.3115
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2353.59
