185F-185F+

厂牌: MINI-CIRCUITS
产品描述: Threaded 67GHz 50Ω Jack至Jack,插座至插座 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: 139-185F-185F
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴连接器(RF) - 适配器 185F-185F+

185F-185F+概述

    Mini-Circuits 185F-185F+ 技术手册解析

    产品简介

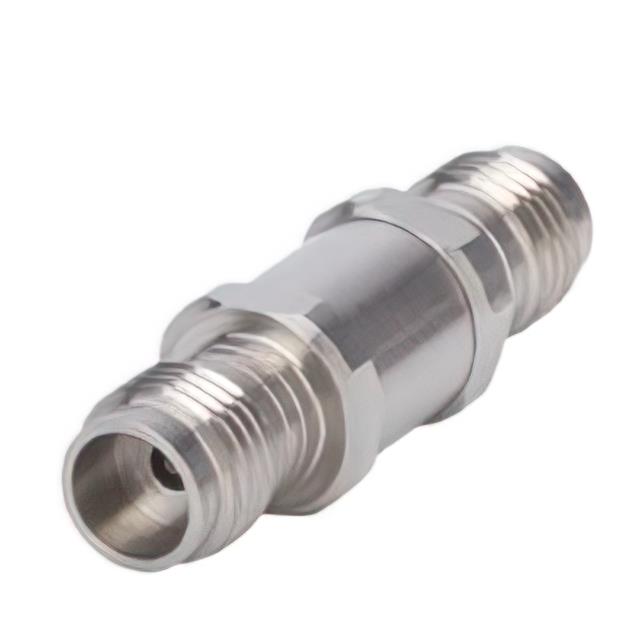

    Mini-Circuits 的 185F-185F+ 是一款精密的同轴适配器,专为需要超高频段传输的应用设计。其核心特性在于支持直流到 67 GHz 的超宽带频率范围,适用于多种高频电路测试和通信系统连接场景。这款适配器采用 1.85 mm 阳性端口对阳性端口的设计,具有出色的性能表现和广泛的适用性。
    主要功能包括:提供信号从输入到输出的高效传输、低插入损耗以及宽泛的工作温度适应能力。产品广泛应用于射频电缆与设备间的互联,是多频段应用的理想选择。

    技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 频率范围 | - | DC | 67 | GHz |
    | 插入损耗 (IL) | - | 0.3 | 1.0 | dB |
    | VSWR(电压驻波比)| - | 1.05:1 | 1.25:1 | - |
    | 操作温度范围 | -55 | - | +100 | °C |
    典型性能曲线表明,在 10 MHz 至 67 GHz 的范围内,插入损耗保持在 0.3 至 1.0 dB 之间,VSWR 稳定在 1.02 至 1.25:1 的水平,展现了极高的稳定性与可靠性。
    产品特点与优势
    1. 宽频带覆盖:从直流到 67 GHz 的全频带支持,使产品具备广泛的适用性,特别适合需要高频段精确传输的场合。
    2. 卓越的插入损耗与反射性能:典型的插入损耗仅为 0.3 dB,而电压驻波比 (VSWR) 高达 1.05:1,减少了信号损失并提高了传输效率。
    3. 高强度不锈钢结构:采用钝化处理的不锈钢材料,确保产品在恶劣环境中仍能保持稳定性能,寿命更长。
    4. 超广温域适应性:能够在极端温度下(-55°C 至 +100°C)工作,尤其适合高温环境下的工业应用。
    5. 紧凑尺寸与重量轻:仅 1.14 英寸(约 29 mm)长度和 4 克重量,便于集成安装。
    应用案例与使用建议
    Mini-Circuits 的 185F-185F+ 适用于多个领域的关键应用场景,例如卫星通信、雷达系统、高精度测量仪器以及实验室测试设备连接。对于高频信号链路的构建,建议根据实际频率需求合理选择型号,并注意连接接口匹配以减少信号损耗。
    针对复杂多变的应用环境,需定期检查设备状态并及时校准,以保证最佳性能。此外,在高功率环境下使用时,需特别关注散热措施。
    兼容性与支持
    该适配器完全兼容其他基于 1.85 mm 标准的组件,可无缝集成到现有系统中。Mini-Circuits 提供详尽的技术支持文档,并承诺提供长期的质量保障和售后服务,确保客户无忧使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 确认接头接触良好,避免松动。 |
    | 驻波比超出标准 | 检查连接电缆及设备端口阻抗是否匹配。 |
    | 设备无法正常工作 | 检查供电或信号源是否符合要求。 |
    总结与推荐
    总体而言,Mini-Circuits 185F-185F+ 在高频信号传输领域表现出色,凭借其宽频带、低损耗、高可靠性的特点,成为同类产品的佼佼者。如果您正在寻找一款高性能的高频适配器用于严苛环境下的高频测试和系统连接,此产品值得强烈推荐!

185F-185F+参数

参数
紧固类型 -
中心触头镀层 -
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Jack至Jack,插座至插座
最大频率 67GHz
安装方式 导线安装,支架安装,自由悬挂,通孔安装
包装方式 袋装

185F-185F+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

185F-185F+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴连接器(RF) - 适配器 MINI-CIRCUITS 185F-185F+ 185F-185F+数据手册
