NF-NMR50+

厂牌: MINI-CIRCUITS
产品描述: Threaded 6GHz 50Ω Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,通孔安装
供应商型号: NF-NMR50+
供应商: 期货订购
标准整包数: 1

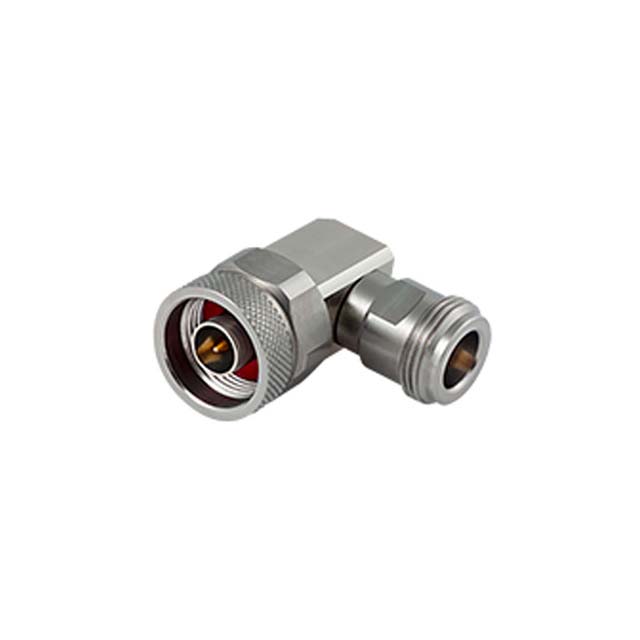

MINI-CIRCUITS 同轴连接器(RF) - 适配器 NF-NMR50+

NF-NMR50+概述

    # Mini-Circuits NF-NMR50+ 技术手册解读

    1. 产品简介


    基本介绍
    Mini-Circuits 的 NF-NMR50+ 是一款支持直流至 6 GHz 频率范围的直角型 N-Female 到 N-Male 接头适配器,采用 50Ω 特性阻抗设计。其广泛应用于射频(RF)电缆和设备的互联、测试系统架设等领域。NF-NMR50+ 在性能和可靠性方面表现优异,尤其适用于需要高信号传输效率和低损耗的应用场景。
    主要功能
    - 支持频率范围:DC 至 6 GHz
    - 提供出色的电压驻波比(VSWR),典型值为 1.04:1
    - 具有极低的插入损耗,典型值为 0.10 dB
    - 耐用材料结构,适合恶劣环境
    应用领域
    - 射频信号的设备间互连
    - 测试仪器和系统的集成
    - 高功率应用中的信号分配

    2. 技术参数


    | 参数 | 条件(GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 | DC 至 6 GHz
    | 插入损耗 | DC 至 2 GHz | 0.04 | 0.20 dB |
    2 至 4 GHz | 0.06 | 0.20 dB |
    4 至 6 GHz | 0.07 | 0.20 dB |
    | 电压驻波比(VSWR) | DC 至 6 GHz 1.02 | 1.20 | :1 |
    | 操作温度范围 -55°C +100°C
    关键特性
    - 频率响应平滑,插入损耗随频率变化保持稳定
    - VSWR 表现优异,在宽频段内均接近理想匹配
    - 工作温度范围广,适应极端环境

    3. 产品特点和优势


    独特功能
    1. 宽频率范围:支持从 DC 到 6 GHz 的信号传输,满足多频段需求。
    2. 高性能指标:插入损耗低,典型值仅为 0.10 dB;VSWR 控制良好,典型值为 1.04:1。
    3. 耐用设计:采用不锈钢外壳及金镀铍铜中心触点,具备良好的机械强度和抗腐蚀能力。
    4. 宽温区适应性:能够在 -55°C 至 +100°C 的严苛环境下正常工作。
    市场竞争力
    NF-NMR50+ 结合了高性能、低成本和稳定性,是 50Ω 射频系统中的理想选择。其广泛的兼容性和易用性使其成为市场上极具吸引力的产品。

    4. 应用案例和使用建议


    应用案例
    - 测试仪器连接:在实验室环境中用于不同射频设备之间的连接,确保测量精度。
    - 无线通信系统:作为天线与发射机之间的接口组件,提供高效的信号传输。
    - 雷达和卫星通信:用于长距离信号传输时,确保最小的信号衰减。
    使用建议
    1. 在高功率应用中,需注意匹配负载以避免驻波比异常引起的反射损失。
    2. 安装时避免过度弯曲或扭曲适配器,防止损坏内部连接件。
    3. 若长期暴露于潮湿或腐蚀性环境中,建议增加防护措施。

    5. 兼容性和支持


    兼容性
    NF-NMR50+ 专为标准 N-Female 和 N-Male 接口设计,与其他符合相关行业标准的 RF 设备完全兼容。
    支持与维护
    - 由 Mini-Circuits 提供标准有限保修服务。
    - 技术支持可通过官方网站获取详细资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗显著增大 | 检查接头连接是否松动或存在污垢 |
    | VSWR 值高于预期 | 确保所有组件正确匹配,并检查电缆长度 |
    | 无法正常工作 | 核实电源供应是否正常,重新连接并重启设备 |

    7. 总结和推荐


    综合评估
    NF-NMR50+ 是一款面向高频应用的专业级射频适配器,凭借其出色的电气性能、耐用性和宽温范围内的稳定性,已成为同类产品中的佼佼者。它在成本效益和技术先进性之间实现了平衡,非常适合需要高效、可靠信号传输的应用场景。
    推荐使用
    综上所述,NF-NMR50+ 是射频工程师和设备制造商的理想选择。无论是实验室测试还是工业部署,其优异的表现都值得信赖。建议在需要高性能射频互连的情况下优先考虑此型号。
    结论:强烈推荐使用 Mini-Circuits 的 NF-NMR50+!

NF-NMR50+参数

参数
适配器类型 Plug至Jack,插头至插座
最大频率 6GHz
紧固类型 -
中心触头镀层 -
类型 Threaded
阻抗 50Ω
防护等级 -
安装方式 导线安装,支架安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

NF-NMR50+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

NF-NMR50+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴连接器(RF) - 适配器 MINI-CIRCUITS NF-NMR50+ NF-NMR50+数据手册

NF-NMR50+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 400.4564
25+ ¥ 378.2861
50+ ¥ 367.6829
库存: 74
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4004.56
