NM-SF50+

厂牌: MINI-CIRCUITS
产品描述: Threaded 18GHz 50Ω Plug至Jack,插头至插座 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
供应商型号: NM-SF50+
供应商: 国内现货
标准整包数: 1

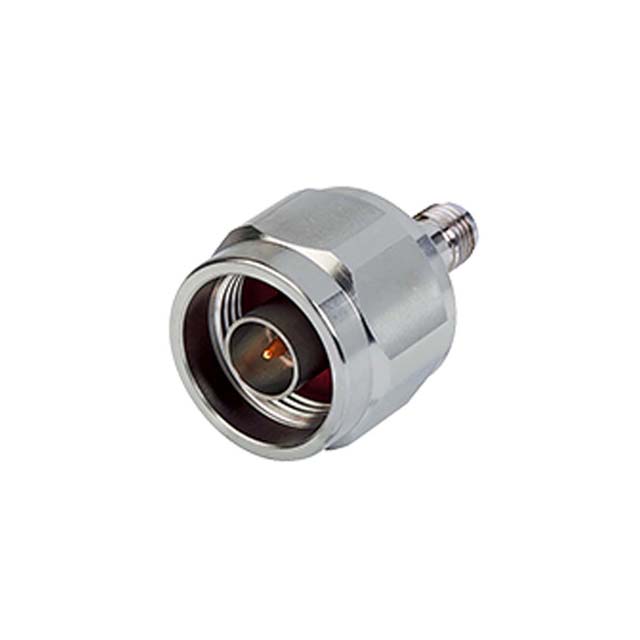

MINI-CIRCUITS 同轴连接器(RF) - 适配器 NM-SF50+

NM-SF50+概述


    产品简介


    NM-SF50+是一款高性能的50Ω同轴适配器,用于连接射频电缆和设备。这款产品的主要特点是低插入损耗和平坦的响应特性,使其成为射频领域的理想选择。它采用不锈钢材料并经过钝化处理,提供卓越的电气性能和高可靠性。此适配器具有从直流到18 GHz的工作频率范围,适用于多种射频应用领域。

    技术参数


    - 工作温度范围:-55°C至100°C
    - 存储温度范围:-55°C至100°C
    - 外形尺寸:0.787英寸(20.0 mm)×0.866英寸(22.0 mm)×1.24英寸(31.5 mm)
    - 重量:约33.6克
    电气规格:
    - 频率范围:直流至18 GHz
    - 插入损耗(典型值):
    - 0.1 dB(直流至18 GHz)
    - 0.04 dB(直流至12.4 GHz)
    - 0.02 dB(直流至8 GHz)
    - 电压驻波比(VSWR)(最大值):
    - 1.15(直流至8 GHz)
    - 1.20(直流至12.4 GHz)
    - 1.30(直流至18 GHz)

    产品特点和优势


    - 平坦响应:确保信号传输过程中无显著衰减,保持良好的信号完整性。
    - 优良的VSWR:保证射频信号的高效传输,减少反射。
    - 不锈钢材质和钝化处理:提高耐腐蚀性和机械强度。
    - 低插入损耗:确保信号传输过程中的低损耗,提高系统效率。
    - 现货供应:方便快速获取和应用。

    应用案例和使用建议


    NM-SF50+适配器广泛应用于射频领域,如通信、雷达系统、测试设备等。在实际应用中,建议注意以下几点以确保最佳性能:
    - 安装时避免过度拧紧:以防损坏内部结构。
    - 保持环境清洁:避免尘埃进入接头导致接触不良。
    - 定期检查和维护:确保长期稳定可靠的工作。

    兼容性和支持


    NM-SF50+适配器的设计旨在与标准的N型公座和SMA型母座兼容,因此可以无缝集成到现有系统中。Mini-Circuits公司提供全面的技术支持和售后服务,确保客户在使用过程中能够获得帮助和支持。

    常见问题与解决方案


    1. 插入损耗过大
    - 解决方案:检查安装是否正确,确保连接紧密无松动;更换其他测试仪器以排除测试误差。

    2. 信号不稳定
    - 解决方案:检查接口是否有灰尘或污染物;重新清洁接口再进行连接。

    总结和推荐


    总体而言,NM-SF50+是一款高性能、高可靠性的射频适配器,其优良的电气性能和坚固耐用的设计使其在市场上具有很高的竞争力。对于需要高性能射频连接的应用,强烈推荐使用NM-SF50+。此外,Mini-Circuits提供的支持和服务也增强了该产品的实用性和用户满意度。

NM-SF50+参数

参数
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 18GHz
紧固类型 -
中心触头镀层 -
类型 Threaded
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

NM-SF50+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

NM-SF50+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴连接器(RF) - 适配器 MINI-CIRCUITS NM-SF50+ NM-SF50+数据手册

NM-SF50+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 312
库存: 100
起订量: 5 增量: 10
交货地:
最小起订量为:5
合计: ¥ 1560
