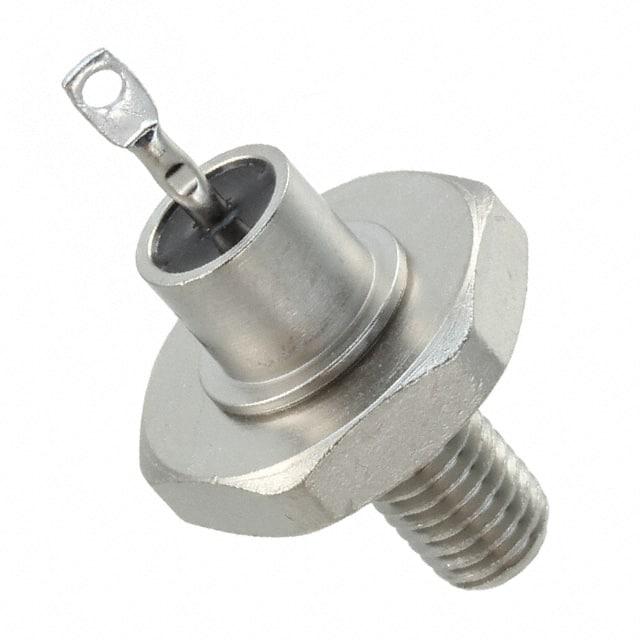

1N3311B

产品分类: 齐纳(稳压)二极管
厂牌: MICROSEMI
产品描述: ±5% 10μA 12V 1Ω 50W 独立式 DO-5 底座安装,螺纹安装,铰轴安装
供应商型号: LDL-1N3311B
供应商: 海外现货
标准整包数: 1
MICROSEMI 齐纳(稳压)二极管 1N3311B

1N3311B概述

    # 高性能50瓦稳压二极管:1N3305至1N3350B及1N4549B至1N4556B

    产品简介


    50瓦稳压二极管系列(型号范围1N3305至1N3350B及1N4549B至1N4556B)是由Microsemi公司的Scottsdale Division生产的高功率稳压器件。这些二极管适用于广泛的电压调节应用,其稳压范围从3.9伏到200伏,能够满足大多数工业和通信领域的电压稳定需求。此外,该系列产品采用行业标准的DO-5封装,具有内部焊接结构设计,适合恶劣的工作环境。

    技术参数


    最大额定值
    - 工作温度范围:-65°C至+175°C
    - 最大功率耗散:50瓦(在TC<75°C条件下),超过75°C时每升高一度减少0.5瓦
    - 反向电流:最大400µA至11,900µA
    - 正向电压(10安培时):1.5伏特
    - 热阻:最大2.0°C/W(典型值为1.5°C/W)
    电气特性
    - Zener电压:3.9V至200V
    - 动态阻抗:最大16,650欧姆
    - 测试电流(IZT或IZK):2.9 mA至3,200 mA
    - 温度系数:±0.010%至±0.060%

    产品特点和优势


    1. JEDEC注册认证:提供标准化产品,确保产品质量一致性。
    2. 军用规格支持:可选JAN、JANTX、JANTXV等级别,符合MIL-PRF-19500/358标准。
    3. 反向极性选项:可通过添加后缀“R”实现反向极性连接。
    4. 宽温域适应性:能够在极端温度条件下可靠运行。
    5. 优越的热管理能力:低热阻设计使得设备在高功耗下仍能保持稳定性能。

    应用案例和使用建议


    这些稳压二极管广泛应用于电源模块、逆变器、通信设备等需要高效电压调整的应用场景中。为了最大化利用这些器件的功能,在实际应用中需要注意以下几点:
    - 在选择具体型号时应根据实际电路需求确定所需的电压等级和精度。
    - 设计时需考虑散热问题,必要时增加外部冷却措施以避免因过热导致的性能下降。
    - 对于关键任务系统,建议使用经过严格筛选的军用规格版本。

    兼容性和支持


    该系列稳压二极管与现有的多种电路板布局完全兼容,并且可以通过咨询工厂获取表面贴装解决方案。Microsemi公司还提供了全面的技术支持服务,包括在线文档下载、技术支持热线以及定期的技术研讨会。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时无法达到预期电压 | 检查连接线路是否正确;确认所选型号是否匹配所需电压值 |
    | 长期使用后发现漏电现象增加 | 更换更高质量的产品;改善电路中的散热条件 |

    总结和推荐


    综上所述,Microsemi生产的50瓦稳压二极管凭借其卓越的技术指标、多样化的产品线以及可靠的服务体系,在工业控制、电力传输等领域展现出显著的优势。对于追求高性能和高可靠性的应用场景来说,这是一个非常值得推荐的选择。无论是在研发阶段还是生产环节,这款产品都能够帮助工程师们更有效地解决问题并提升整体系统效率。因此,我们强烈推荐这一系列稳压二极管给需要稳定供电解决方案的所有用户群体。

1N3311B参数

参数
标称齐纳电压 12V
配置 独立式
最大功率 50
Ir - 反向电流 10μA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 50W
通用封装 DO-5
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装

1N3311B厂商介绍

Microsemi是一家全球领先的高性能模拟和混合信号半导体解决方案供应商,专注于为****和**、通信、数据中心和工业市场提供创新的解决方案。公司的产品线涵盖FPGA、ASIC、SoC、模拟、RF、功率管理和时钟管理等。

Microsemi的产品主要分为以下几类:
1. FPGA:提供高性能、低功耗的FPGA解决方案,广泛应用于通信、工业和汽车等领域。
2. ASIC/SoC:定制化的ASIC和SoC解决方案,满足客户在性能、功耗和成本方面的特定需求。
3. 模拟:包括电源管理、信号链和接口解决方案,广泛应用于通信、工业和汽车等领域。
4. RF:提供高性能的RF解决方案,包括射频收发器、功率放大器和滤波器等。
5. 时钟管理:提供高精度的时钟和同步解决方案,满足通信和数据中心等领域的需求。

Microsemi的优势在于其在高性能模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司致力于为客户提供高性能、低功耗和高可靠性的解决方案,以满足日益严苛的应用需求。

1N3311B数据手册

厂牌 PDF简要描述 下载
MICROSEMI 齐纳(稳压)二极管 MICROSEMI 1N3311B 1N3311B数据手册

1N3311B封装设计

查看详情并下载
Symbol
Footprint
3D Model
