JS28F320C3TD70

产品分类: 闪存(Flash)
厂牌: MICRON TECHNOLOGY
产品描述: 4MB 2MX16 2.7V 18mA 3.6V Parallel 16bit TSOP-48 贴片安装 18.4mm*12mm*1.2mm
供应商型号:
供应商:
标准整包数: 0

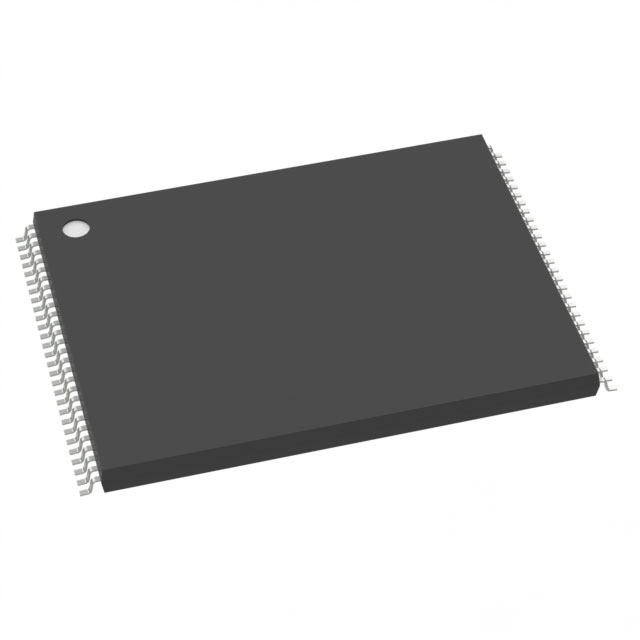

MICRON TECHNOLOGY 闪存(Flash) JS28F320C3TD70

JS28F320C3TD70概述

    Intel® Advanced+ Boot Block Flash Memory (C3) 技术手册

    产品简介


    Intel® Advanced+ Boot Block Flash Memory (C3) 系列产品是一款专为低功耗应用设计的闪存芯片。该系列产品适用于需要高性能存储解决方案的各种领域,如计算机、通信设备、汽车电子、工业自动化等。C3 系列提供了灵活的智能电压技术,支持 1.65V-2.5V 或 2.7V-3.6V 的 I/O 选项,从而降低系统整体功耗。

    技术参数


    - 工作电压:读/编程/擦除时为 2.7 V 至 3.6 V;快速生产编程时为 12 V
    - I/O 电压:1.65 V 至 2.5 V 或 2.7 V 至 3.6 V
    - 最大访问时间:70 ns(2.7 V 至 3.6 V)
    - 内存块配置:8 个 4 Kword 块位于顶部或底部引导区,最多 127 个 32 Kword 主块
    - 电源电流:典型读取时 9 mA,典型待机时 7 μA(带自动电源节省功能)
    - 工作温度范围:-40 °C 至 +85 °C
    - 内存容量:提供 16 Mb 和 32 Mb 的容量选项

    产品特点和优势


    1. 灵活的智能电压技术:允许在不同电压范围内进行读写操作,提升了系统的灵活性和可靠性。
    2. 高速性能:最大访问时间为 70 ns,适合高性能计算应用。
    3. 优化的架构:支持代码和数据的存储,具有快读编程暂停和擦除暂停能力。
    4. 灵活的块锁定功能:可以独立锁定或解锁任意块,确保数据的安全性。
    5. 低功耗:典型的读取电流仅为 9 mA,待机电流为 7 μA。
    6. 扩展的工作温度范围:适应极端温度环境的应用需求。
    7. 保护寄存器:提供 128 位保护寄存器,增强数据安全性。

    应用案例和使用建议


    C3 系列产品可广泛应用于各种嵌入式系统中,例如:
    - 计算机 BIOS:作为启动引导存储器使用。
    - 通信设备:用于存储固件和应用程序代码。
    - 工业自动化:在恶劣环境下仍能可靠运行。
    建议在使用时注意以下几点:
    - 确保正确的电压和电流设置以避免损坏。
    - 选择合适的封装形式(如 TSOP、CSP、Easy BGA)以匹配具体的应用场景。
    - 利用保护寄存器和块锁定功能确保数据安全。

    兼容性和支持


    Intel 提供了全面的支持,包括软件工具如 Intel® Flash Data Integrator (FDI),使得开发更加方便。产品兼容多种封装形式,便于不同应用场合的选择。

    常见问题与解决方案


    1. 电压不匹配导致读写失败:请确认工作电压是否符合要求,并调整至正确范围。
    2. 数据损坏问题:建议使用保护寄存器来确保关键数据的安全存储。
    3. 设备初始化失败:检查电源和复位信号是否正常,确保设备能正确上电并进入工作状态。

    总结和推荐


    Intel® Advanced+ Boot Block Flash Memory (C3) 是一款专为低功耗和高性能应用设计的闪存芯片。它具备灵活的电压支持、高速读写能力和卓越的数据保护功能,非常适合在各类嵌入式系统中使用。强烈推荐给需要高性能存储解决方案的设计者和工程师。

JS28F320C3TD70参数

参数
最小工作供电电压 2.7V
组织 2MX16
数据总线宽度 16bit
接口类型 Parallel
存储容量 4MB
最大供电电流 18mA
最大时钟频率 -
最大工作供电电压 3.6V
长*宽*高 18.4mm*12mm*1.2mm
通用封装 TSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

JS28F320C3TD70厂商介绍

Micron Technology(美光科技)是一家全球领先的半导体解决方案供应商,成立于1978年,总部位于美国爱达荷州。公司主要生产DRAM、NAND闪存、NOR闪存、SSD固态硬盘、CMOS图像传感器等产品。

Micron Technology的产品主要分为以下几类:
1. DRAM:动态随机存取存储器,广泛应用于服务器、个人电脑、智能手机等设备。
2. NAND闪存:一种非易失性存储器,用于存储大量数据,如U盘、固态硬盘等。
3. NOR闪存:一种非易失性存储器,主要用于存储代码和数据,如嵌入式系统。
4. SSD固态硬盘:基于NAND闪存的高速存储设备,用于替代传统机械硬盘。
5. CMOS图像传感器:用于手机、相机等设备的图像捕捉。

Micron Technology的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 产品多样性:提供多种存储解决方案,满足不同客户的需求。
3. 品质保证:严格的生产和质量控制流程,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

JS28F320C3TD70数据手册

厂牌 PDF简要描述 下载
MICRON TECHNOLOGY 闪存(Flash) MICRON TECHNOLOGY JS28F320C3TD70 JS28F320C3TD70数据手册

JS28F320C3TD70封装设计

查看详情并下载
Symbol
Footprint
3D Model
