MIC5365-2.5YMT TZ

产品分类: LDO稳压器
产品描述: 80dB~65dB(1kHz~10kHz) 39μA 正极 Fixed 150mA 1 2.5V 2.5V 2.5V 5.5V 380mV@ 150mA 0.3 % 0.02% MLF-4 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MIC5365-2.5YMT TZ

MIC5365-2.5YMT TZ概述

    # MIC5365/6 高性能单路 150mA LDO 技术手册解析

    产品简介


    MIC5365/6 是一款先进的通用线性稳压器(LDO),专门设计用于需要高电源抑制比(PSRR)和小型化设计的便携式电子产品。它能够提供高达 150mA 的输出电流,适用于各种电池供电设备。产品采用极小尺寸的 1mm × 1mm 封装,非常适合空间受限的应用场景,如智能手机、数码相机、GPS 设备和便携式手持设备等。
    主要功能
    - 输出电压范围:1.0V 至 3.3V(多种标准输出电压可选)
    - 高输入电压范围:2.5V 至 5.5V
    - 低静态电流:29µA(典型值)
    - 超高的电源抑制比(PSRR):70dB(1kHz)
    - 出色的负载/线路瞬态响应能力
    - 支持陶瓷电容稳定运行
    - 内置热关断和限流保护功能
    应用领域
    - 智能手机及移动终端
    - 数码相机和其他消费电子设备
    - GPS 定位系统和 PDA/PMP 手持设备
    - 其他需要高性能稳压电源的便携式电子产品

    技术参数


    以下是 MIC5365/6 的关键技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 2.5 至 5.5 | V |
    | 输出电流 | 150 | mA |
    | 低输出电压(典型值) | 155 | mV |
    | 输出噪声(典型值) | 200 | µV RMS |
    | PSRR(典型值) | 70 | dB |
    | 启动时间(典型值) | 50 至 125 | µs |
    | 热关断温度 | 125 | °C |
    | 最大功耗(标准封装) | 120 | mW |

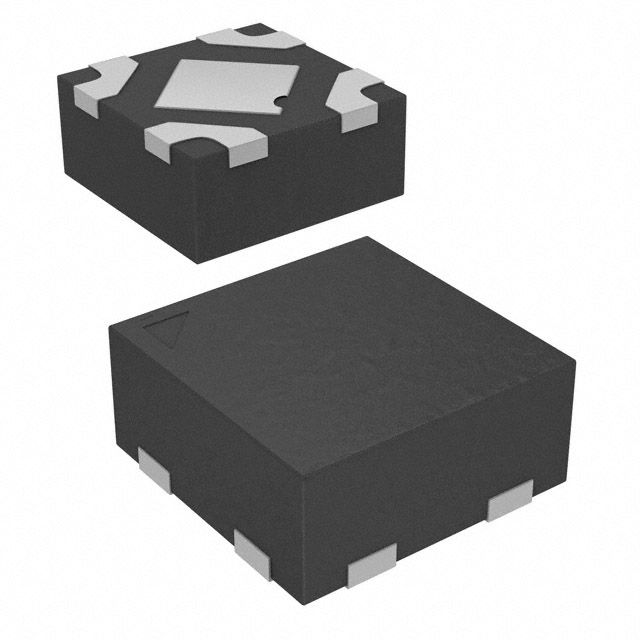

    此外,MIC5365/6 提供多种封装选择,包括 1mm × 1mm Thin MLF、SC-70 和 TSOT23-5,均为铅-Free 和符合 RoHS 标准的设计。

    产品特点和优势


    MIC5365/6 的核心优势体现在以下几个方面:
    1. 超小封装:1mm × 1mm 的 Thin MLF 封装占用极小的 PCB 空间,比传统 SC-70 和 2mm × 2mm MLF 封装减少了 75% 的面积需求。
    2. 高效能:具备高 PSRR 和出色的瞬态响应,适用于对电源稳定性要求较高的应用。
    3. 低功耗:低静态电流(29µA)和自动关闭功能(零模式电流消耗),特别适合电池供电设备。
    4. 温度适应性强:-40°C 至 +125°C 的工作温度范围确保其在极端环境下的可靠性。
    5. 多功能性:MIC5366 版本额外提供自动放电功能,可在禁用时通过 EN 引脚释放电荷。

    应用案例和使用建议


    示例应用
    MIC5365/6 广泛应用于现代消费类电子产品中,如手机、相机、导航仪等。以下是两个典型应用场景:
    1. 智能手机:为手机 SoC 提供稳定的电源供给,特别是在低功耗模式下实现精准的电压控制。
    2. GPS 模块:作为 GPS 芯片的独立稳压源,提高定位精度并减少射频干扰。
    使用建议
    - 在输入端添加一个 1µF 的低 ESR 陶瓷电容以提高稳定性。
    - 输出端推荐使用 X7R 或 X5R 类型的电容,避免因温度变化导致的性能下降。
    - 确保正确连接 EN 引脚,禁止悬空状态以防止不确定输出。
    - 对于长时间高功率运行,需合理布局散热路径,避免过热。

    兼容性和支持


    MIC5365/6 提供多种封装选项,方便与不同平台集成。此外,Micrel 提供详尽的技术文档和支持服务,包括:
    - 技术手册和设计指南
    - 客户支持热线
    - 网站在线资源库(http://www.micrel.com)
    产品完全兼容 RoHS 标准,环保且易于回收利用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确认输出电容容量和类型符合要求 |
    | 功耗过高 | 检查输入电压和负载条件是否超出规格范围 |
    | EN 引脚悬空 | 连接上拉电阻至输入电压 |
    | 温度异常报警 | 添加外部散热片或增大 PCB 散热区域 |

    总结和推荐


    综上所述,MIC5365/6 是一款集高性能、小体积、低功耗于一体的 LDO 芯片,特别适合便携式电子设备的供电需求。其优越的性能指标、灵活的封装选择以及良好的市场兼容性使其成为行业内的优选解决方案。
    推荐指数:★★★★★
    对于追求高性能和小型化的工程师,强烈推荐使用 MIC5365/6!

MIC5365-2.5YMT TZ参数

参数
线路调节 0.02%
稳压器数量 1
输出电流 150mA
输出类型 Fixed
最大输入电压 5.5V
最小输出电压 2.5V
极性 正极
最小输入电压 2.5V
最大输出电压 2.5V
最大压差@电流 380mV@ 150mA
纹波抑制-PSRR 80dB~65dB(1kHz~10kHz)
Iq-静态电流 39μA
负载调节 0.3 %
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 MLF-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC5365-2.5YMT TZ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
