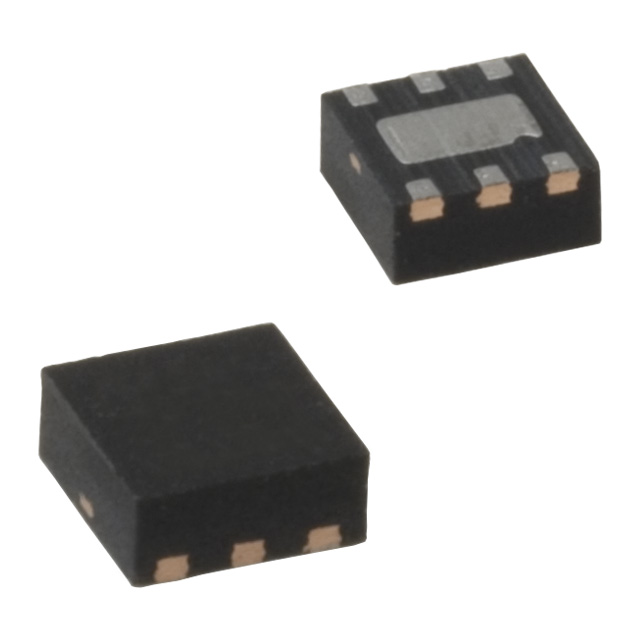

MIC5301-2.1YMTTR

产品分类: LDO稳压器
产品描述: 75dB~50dB(1kHz~20kHz) 120μA 正极 Fixed 150mA 1 2.1V 2.3V 2.1V 5.5V 100mV@ 150mA 0.15%(Typ) 0.3%/V MLF-6 贴片安装,黏合安装 1.6mm(长度)*1.6mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MIC5301-2.1YMTTR

MIC5301-2.1YMTTR概述

    # MIC5301 单通道 150mA 超低静态功耗 LDO 技术手册解读

    一、产品简介


    基本介绍
    MIC5301 是一款由 Micrel 公司生产的高性能单输出超低压差线性稳压器(ULDO™),其名称中的 "ULDO" 是 Micrel 的注册商标。它能够提供低总输出噪声和稳定的输出电压,广泛应用于多种便携式电子设备。
    MIC5301 提供 150mA 的最大输出电流,具有高电源抑制比(PSRR)和低输出噪声的特点,非常适合于射频(RF)相关应用。此外,该产品还适用于电池供电设备,具备 2% 的精度、极低的压降(40mV @ 150mA)和低接地电流(典型值为 85µA)。
    MIC5301 支持可调输出电压范围(1.25V 至 5.5V),并有固定输出电压版本可供选择,例如 1.3V、1.5V、1.8V 等。该芯片封装小巧,采用 1.6mm x 1.6mm Thin MLF® 封装,占用 PCB 面积仅为 2.56mm²,相比传统封装节省约 36% 的空间。
    主要功能
    - 输出电压范围:固定或可调
    - 最大输出电流:150mA
    - 工作温度范围:-40°C 至 +125°C
    - 极低压降:40mV @ 150mA
    - 低接地电流:85µA
    - 输入电压范围:2.3V 至 5.5V
    - 封装形式:1.6mm x 1.6mm Thin MLF® 和 Thin SOT-23-5

    二、技术参数


    性能指标
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压精度 | -2.0 | 0 | +2.0 | % |
    | 输出噪声 | 30 µVRMS |
    | PSRR | 75 dB |
    | 启动时间 | 35 100 | µs |
    | 热关断保护 | √ |
    | 电流限制保护 | √ |
    环境条件
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    - 输入电压范围:2.3V 至 5.5V
    - 电源电压:+2.3V 至 +5.5V

    三、产品特点和优势


    MIC5301 具备以下显著特点和优势:
    1. 超低压差:仅需 40mV 的压差即可维持正常工作,极大提升了能源效率。
    2. 小型化设计:采用 1.6mm x 1.6mm Thin MLF® 封装,体积紧凑,适合空间受限的设计。
    3. 高电源抑制比(PSRR):最高可达 75dB,有效减少高频干扰。
    4. 宽温域适应性:能够在极端环境下稳定运行,满足工业级要求。
    5. 低功耗模式:在禁用状态下,电流消耗几乎为零,节能效果明显。
    这些特性使得 MIC5301 成为便携式电子产品、移动电话、GPS 接收器等领域的重要组件,展示了强大的市场竞争力。
    四、应用案例与使用建议
    应用场景
    MIC5301 广泛应用于以下领域:
    - 移动通信设备(如智能手机和平板电脑)
    - 消费类电子产品(如摄像机和 GPS 设备)
    - 个人数字助理(PDA)
    使用建议
    为了确保最佳性能,请注意以下几点:
    - 输入电容:必须使用至少 1µF 的陶瓷电容器连接至输入端以提供稳定性。
    - 输出电容:推荐使用 X7R 或 X5R 类型的陶瓷电容器,容量不低于 1µF。
    - 旁路电容:添加一个 0.1µF 的旁路电容有助于降低输出噪声。
    - 散热管理:对于高功率应用场景,需考虑外部散热措施以避免过热问题。
    五、兼容性与支持
    MIC5301 支持多种接口标准,并且与市面上主流的电子元器件具有良好兼容性。制造商提供了详尽的技术文档和支持服务,包括在线论坛和技术支持热线等渠道,便于用户快速解决问题。
    六、常见问题及解决方案
    以下是部分常见的用户疑问及其解决方法:
    | 问题描述 | 解决方案 |

    | 启动时出现异常波动 | 检查旁路电容是否正确安装 |
    | 输出电压不稳定 | 调整电阻分压网络的比例 |
    | 功耗过高 | 降低输入电压或增加散热片 |
    七、总结与推荐
    综上所述,MIC5301 是一款专为便携式和高密度集成设计量身定制的高性能线性稳压器。凭借其卓越的技术参数、紧凑的尺寸以及广泛的应用前景,它无疑是现代电子系统中不可或缺的一部分。如果您正在寻找一款高效、可靠的低压差稳压解决方案,那么 MIC5301 绝对值得您的信赖!因此,我们强烈推荐此产品用于各类便携式和高性能电子设备的设计之中。

MIC5301-2.1YMTTR参数

参数
极性 正极
输出电流 150mA
最小输出电压 2.1V
最大压差@电流 100mV@ 150mA
输出类型 Fixed
最大输入电压 5.5V
负载调节 0.15%(Typ)
最大输出电压 2.1V
最小输入电压 2.3V
线路调节 0.3%/V
纹波抑制-PSRR 75dB~50dB(1kHz~20kHz)
稳压器数量 1
Iq-静态电流 120μA
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 MLF-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC5301-2.1YMTTR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5301-2.1YMTTR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5301-2.1YMTTR MIC5301-2.1YMTTR数据手册

MIC5301-2.1YMTTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
