MIC29150-12WT

产品分类: LDO稳压器
产品描述: Microchip LDO稳压芯片, 12 V输出, 1.5A最大输出, 单路输出, TO-220, 通孔, 3针
供应商型号: 9112893
供应商: 海外现货
标准整包数: 2

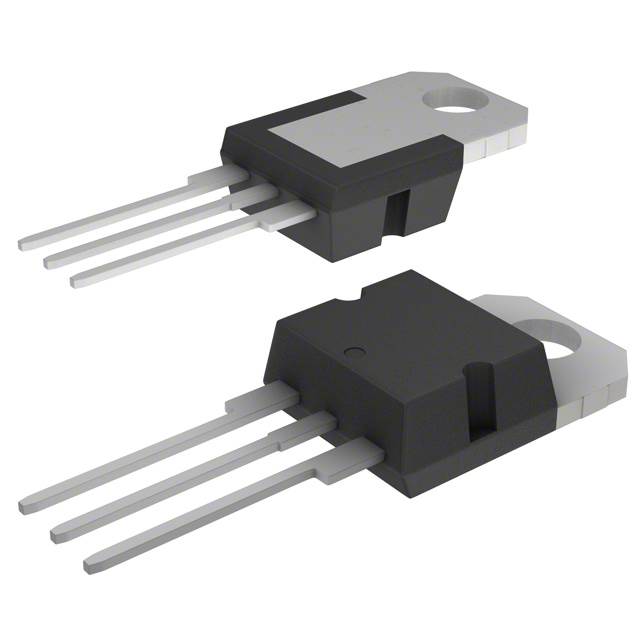

MICROCHIP TECHNOLOGY LDO稳压器 MIC29150-12WT

MIC29150-12WT概述

    高电流低损耗电压调节器——MIC2915X/30X/50X/75X 技术手册



    产品简介




    MIC2915X/30X/50X/75X 是一款高电流、高精度、低功耗的低压差(Low Dropout, LDO)线性稳压器。这些稳压器采用了Microchip专有的Super βeta PNP工艺,具有非常低的输出电压降和极低的地电流。它们广泛应用于电池供电设备、绿色计算机系统、汽车电子设备、高效线性电源和开关电源后置调节等领域。


    技术参数




    - 最大电流能力:
    - MIC29150/29151/29152/29153: 1.5A
    - MIC29300/29301/29302/29303: 3A
    - MIC29500/29501/29502/29503: 5A
    - MIC29751/29752: 7.5A

    - 典型输出电压精度:1%

    - 输入电压范围:-20V 到 +60V(绝对最大值)

    - 工作温度范围:-40°C 至 +125°C

    - 负载电流范围:
    - 10 mA ≤ IOUT ≤ 1.5A
    - 滴流电流保护

    - 参考电压:1.228V 至 1.252V

    - 启动时间:瞬时启动


    产品特点和优势




    1. 高电流能力:根据型号不同,提供从1.5A到7.5A的电流能力,满足各种负载需求。
    2. 低滴流电压:最高可实现600mV的滴流电压,显著提升系统效率。
    3. 低地电流:极低的地电流使得电路在负载较轻的情况下仍能保持高效运行。
    4. 精准度:保证1%的输出电压精度,确保系统稳定。
    5. 快速瞬态响应:极快的瞬态响应能力,适用于需要动态调整的场合。
    6. 反向电池保护:内置反接保护和“负载突变”保护,防止不当操作导致的损坏。
    7. 零电流关机模式:在不需要时进入零电流状态,提高整体效率。
    8. 错误标志信号:输出过载或故障时发出警告信号,便于调试。


    应用案例和使用建议




    MIC2915X/30X/50X/75X广泛应用于各种设备中。例如,在高效率的线性电源系统中,通过其高电流能力和低漏电特性,可以大大减少系统的能量损耗,从而延长电池使用寿命。在汽车电子设备中,由于其反接保护功能,可以在反接电池的情况下保护电路不受损坏。

    使用建议:

    1. 在设计时考虑散热,特别是在高电流工作条件下。
    2. 配备合适的滤波电容以优化输出电压稳定性。
    3. 使用逻辑控制功能进行精确控制,避免不正确的开关行为。


    兼容性和支持




    MIC2915X/30X/50X/75X提供了多种封装选项,如TO-220、TO-263和TO-247,方便在不同的应用场景中灵活选择。Microchip公司为该系列产品提供全面的技术支持和售后服务,包括详细的文档和技术咨询。


    常见问题与解决方案




    1. 问题:启动时无法正常工作
    - 解决办法:检查输入电压是否符合规定,确认电路连接正确。

    2. 问题:输出电压不稳定
    - 解决办法:检查反馈网络是否正确连接,确保电容值符合要求。

    3. 问题:过热现象严重
    - 解决办法:添加散热片,或者调整负载,降低功耗。


    总结和推荐




    MIC2915X/30X/50X/75X凭借其高电流能力、高精度、低地电流等显著特点,在高效率的线性电源系统中表现出色。它的多种保护机制和快速瞬态响应使其成为汽车电子、电池供电设备等领域的重要选择。推荐用户在相关应用中优先考虑使用这款产品,以提升系统整体性能。

MIC29150-12WT参数

参数
极性 正极
最小输出电压 12V
最小输入电压 2.25V
输出电流 1.5A
稳压器数量 1
最大压差@电流 600mV@ 1.5A
最大输入电压 26V
Iq-静态电流 8mA
输出类型 Fixed
最大输出电压 12V
纹波抑制-PSRR -
线路调节 0.5%
负载调节 1%
长*宽*高 9.14mm(高度)
通用封装 TO-220-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

MIC29150-12WT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC29150-12WT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC29150-12WT MIC29150-12WT数据手册

MIC29150-12WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
