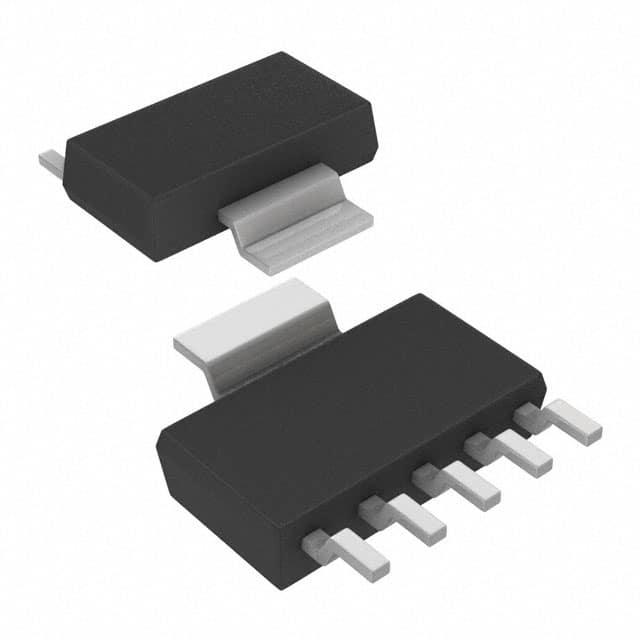

MCP1825T1202E/DC

产品分类: LDO稳压器
产品描述: 60dB(100Hz) 220μA 正极 Fixed 500mA 1 1.2V 2.1V 1.2V 6V 350mV@ 500mA 0.5%(Typ) 0.05(Typ) SOT-223-5 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MCP1825T1202E/DC

MCP1825T1202E/DC概述

    MCP1825/MCP1825S 电子元器件技术手册解读

    1. 产品简介


    MCP1825/MCP1825S 是一款由Microchip Technology Inc.研发的低压差(LDO)线性稳压器,能够提供高达500 mA的输出电流能力。这款芯片设计为固定输出电压或可调输出电压,其中固定输出电压范围为0.8V至5.0V。此外,该产品还具备优秀的可靠性,已通过汽车级AEC-Q100认证测试。MCP1825/MCP1825S被广泛应用于高速驱动器芯片组电源、网络背板卡、笔记本电脑、网络接口卡以及掌上电脑等领域。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输入电压范围 | 2.1 | 6.0 | 6.0 | V | 无 |
    | 输出电压范围(可调版本) | 0.8 | - | 5.0 | V | 无 |
    | 固定输出电压选项 | - | 0.8/1.2/1.8/2.5/3.0/3.3/5.0 | - | V | 可定制其他输出电压 |
    | 最低压差电压 | - | 210 | 350 | mV | IOUT = 500 mA, VIN(MIN) = 2.1V |
    | 输出电压精度 | - | ±0.5 | - | % | 无 |
    | 工作温度范围 | -40 | 125 | 150 | °C | 恒温条件下,瞬态最大温度可达+150°C |
    | 最大功耗 | - | - | - | W | 受热阻影响,具体数值请参考相关表格 |

    3. 产品特点和优势


    MCP1825/MCP1825S 的显著特点包括高效率、低功耗、卓越的散热性能和紧凑的设计。这些特点使其成为便携式计算设备的理想选择。此外,该芯片具有短路保护和过温保护功能,确保在系统故障时也能安全运行。其支持多种封装形式(如TO-263-5、TO-220-5、SOT-223-5等),满足不同应用场景的需求。

    4. 应用案例和使用建议


    在实际应用中,MCP1825/MCP1825S 常用于高速驱动器芯片组供电系统中,例如网络交换机和路由器。对于需要高电流但较低输出电压的应用场景,如笔记本电脑的CPU供电部分,此款芯片表现尤为出色。使用时建议优先考虑陶瓷电容器作为输出电容以减少噪声并降低成本。

    5. 兼容性和支持


    MCP1825/MCP1825S 与多种主流电路板及模块保持良好的兼容性,同时Microchip公司提供了详尽的技术文档和支持服务,包括在线技术支持、样品申请以及全面的产品生命周期管理。

    6. 常见问题与解决方案


    - 问题一: 设备启动延迟时间过长
    解决方法: 调整电源输入端的电容值,增加1 μF以上的陶瓷电容来改善启动速度。
    - 问题二: 输出电压不稳定
    解决方法: 确认输入电压是否符合规定范围,并检查是否有外部干扰源影响信号传输路径。

    7. 总结和推荐


    综上所述,MCP1825/MCP1825S 不仅具备强大的性能指标,而且拥有广泛的适用领域,非常适合对稳定性要求较高的工业控制和消费电子行业使用。因此,我们强烈推荐这一系列产品的使用,尤其是在需要高性能低功耗解决方案的情况下。

MCP1825T1202E/DC参数

参数
极性 正极
Iq-静态电流 220μA
输出类型 Fixed
最大输出电压 1.2V
最大输入电压 6V
输出电流 500mA
负载调节 0.5%(Typ)
纹波抑制-PSRR 60dB(100Hz)
最小输入电压 2.1V
线路调节 0.05(Typ)
稳压器数量 1
最大压差@电流 350mV@ 500mA
最小输出电压 1.2V
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
