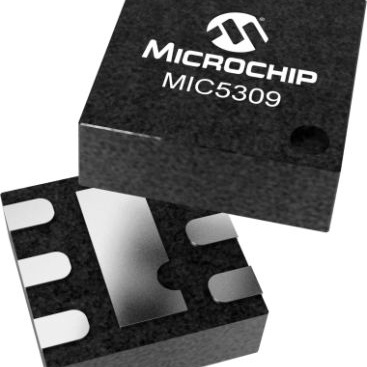

MIC5309-1.2YMT-TR

产品分类: LDO稳压器
产品描述: 90dB~70dB(1kHz) 正极 Fixed 300mA 1 1.2V 1.7V 1.2V 5.5V 200mV@ 300mA 0.4%(Typ) 0.02(Typ) MLF-6 贴片安装,黏合安装 1.6mm*1.6mm*550μm
供应商型号: TOM-MIC5309-1.2YMT-TR
供应商: 海外现货
标准整包数: 5000
MICROCHIP TECHNOLOGY LDO稳压器 MIC5309-1.2YMT-TR

MIC5309-1.2YMT-TR概述

    MIC5309 低输入/输出电压 300mA 高电源抑制比线性稳压器

    产品简介


    MIC5309 是一款高性能的低输入/输出电压低功耗线性稳压器(LDO),特别适用于需要快速瞬态响应的低电流应用。这款稳压器可提供高达300mA的输出电流,并且能够在极低的输入电压下工作,从而提高系统的能效。由于其超低的输入电流和很低的地面电流,它非常适合电池供电的应用场景。该稳压器还具有热关断和电流限制保护功能,使其更加安全可靠。

    技术参数


    - 输入电压范围:1.7V 至 5.5V
    - 保证过温下的最大输出电流:300mA
    - 典型低压差电压:100mV(在300mA负载时)
    - 最大电源抑制比(PSRR):90dB @ 1kHz
    - 输出电压范围:0.8V 至 2.0V
    - 低地面电流:23μA(满载时)
    - 偏置电压范围:2.5V 至 5.5V
    - 稳定性:1μF陶瓷输出电容
    - 最大输出电流:300mA(在1.7V输入电压下)
    - 极快的瞬态响应:适合数字负载
    - 封装:小型6引脚1.6mm x 1.6mm薄型MLF®封装(环保RoHS合规)或成本效益更高的6引脚TSOT-23封装
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    - 超低输入电流:典型值为23μA,大大减少了功耗。
    - 高电源抑制比:典型值为90dB @ 1kHz,有助于滤除噪声。
    - 宽泛的输出电压调节范围:从0.8V到2.0V,适应不同应用场景。
    - 热关断和电流限制保护:确保稳压器的安全运行。
    - 快速瞬态响应:特别适合于数字负载。
    - 紧凑封装:适用于空间受限的设计。

    应用案例和使用建议


    - 移动电话:利用其高效率和紧凑尺寸的特点,适用于各种手机设计。
    - PDA(个人数字助理):支持低功耗和快速响应,适合便携式电子设备。
    - GPS接收器:其高PSRR特性能够降低外部噪声干扰。
    - 便携式电子设备:如智能手表、健身追踪器等,这些设备需要小体积和低功耗的稳压器。
    使用建议:
    - 使用陶瓷电容器以确保最佳稳定性。推荐使用X7R/X5R陶瓷电容器,因为它们具有良好的温度稳定性。
    - 配置1μF的输入电容器和10nF的旁路电容器,以减少输出电压噪声并提高电源抑制比(PSRR)。
    - 对于需要最小负载电流的应用,无需特别的最小负载要求。

    兼容性和支持


    - MIC5309与常见的电子设备和电路板兼容,尤其是对于需要低功耗和高效稳定性的系统。
    - Micrel提供了详细的技术文档和支持服务,可以通过官方网站获得更多信息和帮助。

    常见问题与解决方案


    1. 问:如何连接外部电阻来调整输出电压?
    - 答:可以使用两个外部电阻进行调整,公式为 \( \frac{V{OUT}}{1.775} = \frac{R1}{R2} \),其中 \( V{OUT} \) 是所需的输出电压。
    2. 问:如何关闭稳压器?
    - 答:将使能引脚(EN)拉低即可关闭稳压器,进入零电流状态。
    3. 问:如何防止稳压器过热?
    - 答:需要考虑散热设计,避免长时间工作在高温环境下。可以通过增加散热片或使用低功耗设计来控制温度。

    总结和推荐


    MIC5309是一款非常出色的低输入/输出电压低功耗线性稳压器,具有卓越的性能和广泛的适用性。它在便携式电子设备和移动终端中的表现尤为出色,可以显著提升系统的整体效率和可靠性。鉴于其高效、稳定的特性以及良好的市场竞争力,强烈推荐使用该产品。

MIC5309-1.2YMT-TR参数

参数
纹波抑制-PSRR 90dB~70dB(1kHz)
最大输入电压 5.5V
负载调节 0.4%(Typ)
最大输出电压 1.2V
线路调节 0.02(Typ)
极性 正极
输出类型 Fixed
最小输出电压 1.2V
稳压器数量 1
Iq-静态电流 -
输出电流 300mA
最大压差@电流 200mV@ 300mA
最小输入电压 1.7V
长*宽*高 1.6mm*1.6mm*550μm
通用封装 MLF-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
