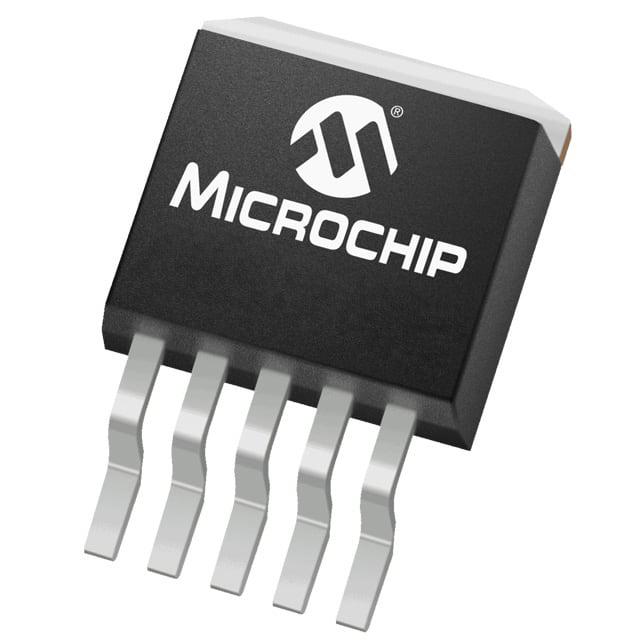

MCP1825T-1202E/ET

产品分类: LDO稳压器
产品描述: 60dB(100Hz) 220μA 正极 Fixed 500mA 1 1.2V 2.1V 1.2V 6V 350mV@ 500mA 0.5%(Typ) 0.05(Typ) DDPAK-5 贴片安装,黏合安装
供应商型号: 579-MCP1825T-1202EET
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 MCP1825T-1202E/ET

MCP1825T-1202E/ET概述

    # MCP1825/MCP1825S 500 mA低功耗低压线性稳压器

    产品简介


    MCP1825/MCP1825S 是一款由 Microchip Technology Inc. 设计的500 mA低功耗低压(Low Dropout, LDO)线性稳压器,适用于需要高效能输出电压稳定性的场景。MCP1825提供可调或固定输出电压版本,输出电压范围为0.8V至5.0V;而MCP1825S则是固定电压版本。该产品符合汽车级标准AEC-Q100可靠性测试,适合用于高速驱动芯片组电源、网络背板卡、笔记本电脑、网络接口卡及掌上电脑等领域。

    技术参数


    | 参数 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 | 备注 |
    |
    | 输入电压范围 | 2.1 | 6.0 | 6.5 | V
    | 输出电流能力 500 | mA
    | 输出电压精度 ±0.5 %
    | 工作温度范围 | -40 | 125 | 150 | °C
    | 封装类型 | TO-263-5 | TO-220-5 | SOT-223-5

    产品特点和优势


    MCP1825/MCP1825S 系列产品以其高输出电流能力和低输出电压为亮点,在众多领域具有显著的应用价值。以下是其关键特点:
    - 高可靠性:通过了严格的AEC-Q100认证,满足汽车级电子元件的要求。
    - 低功耗:典型的静态电流仅为120 µA,特别适合便携式设备。
    - 宽输入电压范围:支持2.1V至6.0V的输入电压范围。
    - 快速响应:对负载瞬变具有快速反应的能力。
    - 多功能性:提供多种封装选项以适应不同的设计需求。

    应用案例和使用建议


    典型应用示例
    1. MCP1825可调输出电压:
    - 输入电压范围:2.3V 至 2.8V
    - 输出电压设置为1.8V时的最大输出电流可达500mA
    - 使用一个1 µF陶瓷电容作为输出电容即可稳定工作
    2. MCP1825固定输出电压:
    - 输出电压设定为1.2V时的最大输出电流同样达到500mA
    - 配置包括外部电阻分压网络来调整输出电压
    使用建议
    对于设计者来说,在选择合适的输出电容器时应优先考虑陶瓷电容器,因其体积小巧且有助于减少整体解决方案的成本与尺寸。此外,确保所有连接都牢固可靠,并遵循推荐的设计指南可以有效提高系统的稳定性和寿命。

    兼容性和支持


    该产品支持多种主流的封装形式如TO-263-5、TO-220-5以及SOT-223-5等,这使得它能够很好地融入现有的电路布局中。同时,Microchip公司还提供了详尽的技术文档和支持服务,帮助用户解决任何可能遇到的技术难题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查外围元件是否正确安装并重新校准 |
    | 过热保护启动 | 减少负载或改善散热条件 |
    | 短路保护触发 | 检查电路是否存在短路现象 |

    总结和推荐


    综上所述,MCP1825/MCP1825S凭借其卓越的性能表现及广泛的应用前景,在电子行业中占据了一席之地。如果您正在寻找一款能够在紧凑空间内提供强大功能且易于集成的LDO解决方案,那么这款产品无疑是一个值得考虑的选择。因此,我们强烈推荐此款产品给那些寻求高性能、高可靠性的工程师们使用。

MCP1825T-1202E/ET参数

参数
Iq-静态电流 220μA
输出电流 500mA
纹波抑制-PSRR 60dB(100Hz)
最大输入电压 6V
稳压器数量 1
极性 正极
输出类型 Fixed
最大压差@电流 350mV@ 500mA
最小输入电压 2.1V
最大输出电压 1.2V
线路调节 0.05(Typ)
负载调节 0.5%(Typ)
最小输出电压 1.2V
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
