MIC5323YMT-TR

产品分类: LDO稳压器
产品描述: 80dB~65dB(1kHz~10kHz) 150μA 正极 Adjustable 300mA 1 1.25V 2.65V 5.5V 5.5V 170mV@ 300mA 0.1%(Typ) 0.02(Typ) MLF-6 贴片安装,黏合安装 2mm*2mm*550μm
供应商型号: BECL-MIC5323YMT-TR
供应商: 海外现货
标准整包数: 1

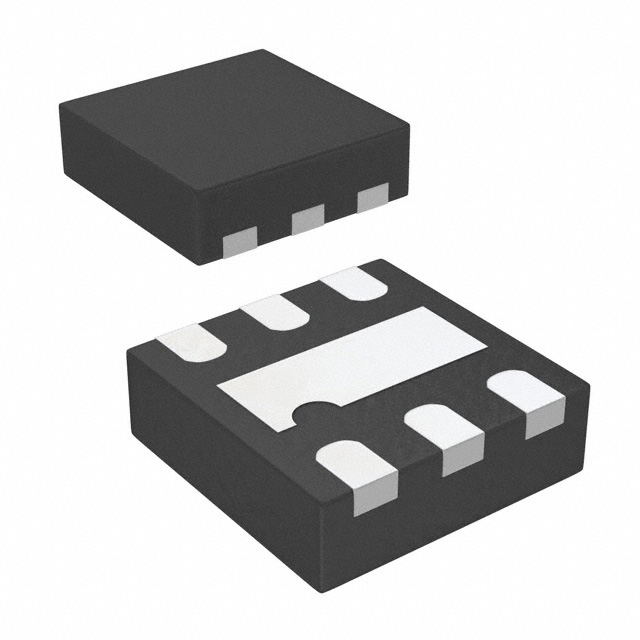

MICROCHIP TECHNOLOGY LDO稳压器 MIC5323YMT-TR

MIC5323YMT-TR概述

    MIC5323 高性能低压差线性稳压器技术手册

    产品简介


    MIC5323 是一款高性能的低压差线性稳压器(LDO),其输出电流高达300mA。该产品专为电池供电的应用设计,具有超低的输出噪声、极高的电源抑制比(PSRR)以及低接地电流。适用于手机、笔记本电脑、光纤模块、便携式电子设备、仪器系统和音频编解码器电源等广泛领域。

    技术参数


    - 输入电压范围: 2.65V 至 5.5V
    - 输出电压:
    - 固定输出电压: 1.8V, 2.8V, 3.3V
    - 可调输出电压: 范围从1.25V至5.5V
    - 输出电流: 最大300mA
    - 输出噪声: 20μVrms
    - 电源抑制比(PSRR): 最高可达80dB @1kHz
    - 接地电流:
    - 空载时: 90μA
    - 关闭模式下: <1μA
    - 启动时间: <30μs (当CBYP = 0.1μF时)
    - 热关断保护
    - 过流保护
    - 封装形式:
    - 6引脚 2mm x 2mm 薄型MLF®
    - 5引脚薄型SOT-23-5
    - 工作温度范围: -40°C 至 +125°C

    产品特点和优势


    1. 超低压差: 在输出电流为300mA时,压差仅为120mV。
    2. 高PSRR: 达到80dB @1kHz,有效抑制输入电压波动对输出的影响。
    3. 低噪声: 输出噪声仅20μVrms,适用于对噪声敏感的应用。
    4. 快速启动: 启动时间短至30μs,减少系统响应时间。
    5. 稳定性好: 即使在无负载条件下也能保持稳定。

    应用案例和使用建议


    - 应用示例: 手机、笔记本电脑、光纤模块、便携式电子设备、仪器系统和音频编解码器电源。
    - 使用建议:
    - 输入电容: 使用2.2μF的陶瓷电容以确保最佳性能。如果需要更高的高频滤波效果,可以添加小容量的NPO电容。
    - 输出电容: 必须使用2.2μF或更大的电容以保持稳定性。推荐使用X7R/X5R类型的陶瓷电容。
    - 旁路电容: 建议使用0.1μF的电容来降低输出噪声。对于更苛刻的应用,可以增加旁路电容以进一步降低噪声。

    兼容性和支持


    - 兼容性: MIC5323能够与多种陶瓷电容器配合使用,提供稳定的输出电压。此外,其小型封装使其易于集成到现有电路板设计中。
    - 支持: Micrel公司提供了详细的文档和技术支持,包括设计指南和热管理参考手册。更多资源可以在Micrel的官方网站找到。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决办法: 检查输出电容和旁路电容是否符合要求,特别是确保使用了正确的电容类型和容量。
    - 问题: 启动时间过长
    - 解决办法: 确认旁路电容是否正确选择,或者考虑调整旁路电容的值。
    - 问题: 接地电流过高
    - 解决办法: 检查是否有任何不必要负载,或者考虑使用更好的陶瓷电容器。

    总结和推荐


    MIC5323是一款专为电池供电设备设计的高性能低压差线性稳压器。它具备低噪声、高PSRR和快速启动时间等特点,使其非常适合各种便携式电子产品应用。总体来说,这款产品以其卓越的性能和高可靠性,值得推荐给相关领域的工程师和技术人员使用。

MIC5323YMT-TR参数

参数
最大输出电压 5.5V
最大输入电压 5.5V
Iq-静态电流 150μA
输出类型 Adjustable
最小输入电压 2.65V
纹波抑制-PSRR 80dB~65dB(1kHz~10kHz)
线路调节 0.02(Typ)
输出电流 300mA
稳压器数量 1
最小输出电压 1.25V
最大压差@电流 170mV@ 300mA
极性 正极
负载调节 0.1%(Typ)
长*宽*高 2mm*2mm*550μm
通用封装 MLF-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC5323YMT-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5323YMT-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5323YMT-TR MIC5323YMT-TR数据手册

MIC5323YMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
