首页  >  产品百科  >  MIC5205BM5-TR

MIC5205BM5-TR

产品分类: LDO稳压器
产品描述: 75dB(100Hz) 150μA 正极 Adjustable 150mA 1 1.242V 2.5V 15.65V 16V 350mV@ 150mA 0.2 % 0.012%/V SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号:
供应商:
标准整包数: 0

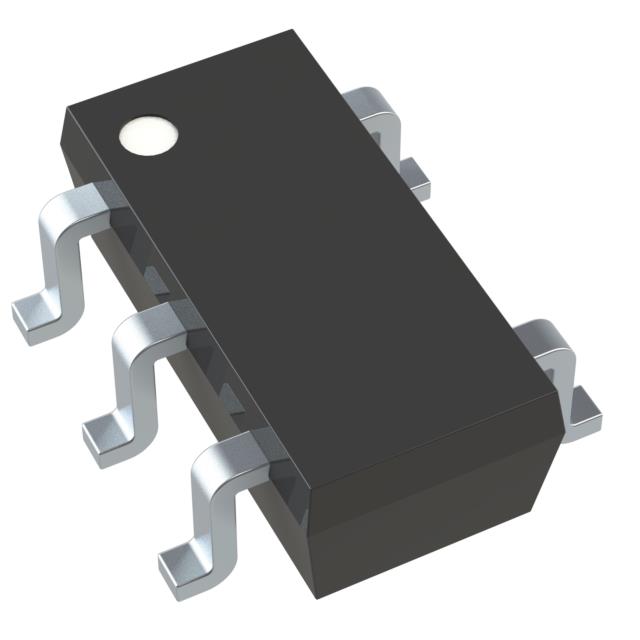

MICROCHIP TECHNOLOGY LDO稳压器 MIC5205BM5-TR

MIC5205BM5-TR概述

    MIC5205 150mA Low-Noise LDO Regulator

    产品简介


    MIC5205是一款由Micrel公司生产的高效线性稳压器,适用于手持式和电池供电设备。该器件具备超低噪声输出、极低的dropout电压(轻载下通常为17mV,满载150mA时为165mV)和超低的地电流(100mA输出时仅为600μA)。MIC5205的初始精度保证在1%以内。通过一个可选的参考旁路引脚,可以进一步提高其低噪声性能。此外,它还具备反向电池保护、电流限制和过温关断等功能。

    技术参数


    - 输入电压范围:+2.5V 至 +16V
    - 输出电压精度:±1%
    - 最大输出电流:150mA
    - dropout电压:满载时165mV,轻载时10mV
    - 接地电流:600μA(满载)
    - 参考旁路电容:470pF(可选)
    - 输出电容:至少1μF
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    MIC5205的主要特点是其出色的低噪声性能、极低的dropout电压和高效率。它的超低接地电流使其非常适合电池供电的应用,能够延长电池寿命。此外,它还具有电流限制和过温关断功能,进一步提高了可靠性。由于采用了逻辑控制使能/关闭输入,该器件可以方便地集成到现有的系统设计中。

    应用案例和使用建议


    MIC5205广泛应用于便携式电子设备,如手机、笔记本电脑、个人电子产品等。典型应用包括电池供电设备的电源管理、PCMCIA接口的电压调节等。为了实现最佳性能,建议在输入端使用1μF电容,在输出端使用至少2.2μF的电容,并连接470pF的参考旁路电容以降低噪声。对于对启动速度要求较高的应用,可以考虑不使用参考旁路电容。

    兼容性和支持


    MIC5205提供固定和可调输出电压版本,封装为小型SOT-23-5封装。它与大多数标准电容兼容,但需注意选用合适的电容以确保稳定性。Micrel公司在其网站上提供了详细的数据表和支持文档,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题:器件启动速度慢?
    - 解决方案:增加参考旁路电容值。

    - 问题:噪声水平高?
    - 解决方案:连接470pF的参考旁路电容,或者更换为更低ESR的输出电容。

    总结和推荐


    MIC5205凭借其出色的低噪声性能、高输出精度和低dropout电压,在便携式电子设备中表现出色。虽然在热管理方面需要适当的设计考虑,但其高可靠性使其成为电池供电设备的理想选择。因此,我们强烈推荐此产品给需要高性能低压差稳压器的应用。

MIC5205BM5-TR参数

参数
Iq-静态电流 150μA
最大压差@电流 350mV@ 150mA
输出电流 150mA
输出类型 Adjustable
最小输入电压 2.5V
纹波抑制-PSRR 75dB(100Hz)
负载调节 0.2 %
线路调节 0.012%/V
极性 正极
最大输出电压 15.65V
最小输出电压 1.242V
最大输入电压 16V
稳压器数量 1
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

MIC5205BM5-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5205BM5-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5205BM5-TR MIC5205BM5-TR数据手册

MIC5205BM5-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
