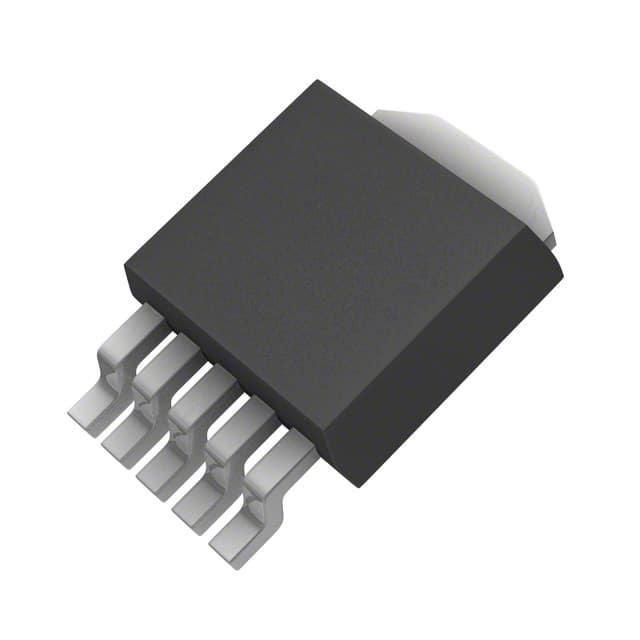

MIC47150WD-TR

产品分类: LDO稳压器
产品描述: 55dB 正极 Adjustable 1.5A 1 900mV 1.4V 6V 6.5V 500mV@ 1.5A 0.2%(Typ) 0.01(Typ) TO-252-5 贴片安装,黏合安装 2.39mm(高度)
供应商型号: MIC47150WD-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY LDO稳压器 MIC47150WD-TR

MIC47150WD-TR概述

    MIC47150:高带宽、低电压、可调式高精度低压差线性稳压器

    产品简介


    MIC47150是一款高性能的低电压、可调式高压差(LDO)线性稳压器,设计用于提供1.5安培的电流。它具有非常快的瞬态响应能力,特别适合为低功耗微处理器的核心电压供电。该产品采用双输入电源配置,显著降低了输出阻抗,提升了瞬态响应速度。它适用于多种领域,包括图形处理器、PC扩展卡、微处理器核心电压供应以及高效能的线性电源供应系统等。

    技术参数


    MIC47150的技术参数如下:
    - 输入电压范围:VIN: 1.4V至6.5V;VBIAS: 3.0V至6.5V
    - 稳定电容:最小1µF陶瓷电容
    - 初始精度:±1%
    - 最大压差:500mV(在整个温度范围内)
    - 可调输出电压:最低可达0.9V
    - 快速瞬态响应:最高10MHz带宽
    - 线性和负载调节精度优秀
    - 封装:5引脚功率D-Pak(TO-252)封装
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    - 高带宽响应能力:高达10MHz的带宽,保证快速稳定的输出。
    - 低静态电流:在输出电流达到1.5A时,仅需要约32mA的偏置电流。
    - 优秀的线性和负载调节特性,保证输出电压的稳定性。
    - 高温保护和电流限制功能,确保长时间可靠运行。
    - 采用陶瓷电容稳定,可以支持多种类型的电容,简化外围电路设计。

    应用案例和使用建议


    典型的使用场景是为低功耗微处理器提供稳定的电源,例如图形处理器、PC扩展卡和其他数字IC的供电。为了达到最佳效果,在设计过程中建议遵循以下原则:
    - 使用至少1µF的陶瓷电容器作为输出电容器,可以提高稳定性。
    - 选择X7R陶瓷电容器,因为它们在工作温度范围内表现出较好的温度稳定性。
    - 在VIN和GND之间放置一个至少1µF的输入电容器,以减少输入端的纹波。

    兼容性和支持


    MIC47150与大部分低功耗微处理器和数字IC相兼容,支持通过VBIAS进行独立的电压调节。厂商提供了详尽的支持文档和技术资料,可以在Micrel官网下载到最新的技术手册和应用笔记。此外,技术支持和售后服务由Micrel公司负责,确保用户在使用过程中的问题能够得到及时解决。

    常见问题与解决方案


    常见的用户问题及解决方案如下:
    - 问题:输出电压不稳定
    解决方案:检查输出电容值是否满足1µF的要求,并确认其类型是否为X7R陶瓷电容。同时,确保调节电阻网络正确连接且符合规格要求。
    - 问题:过热保护触发
    解决方案:重新计算散热需求并根据应用条件调整散热片大小。如果是在高输入电压条件下,考虑使用额外的输入电阻来分散热量。

    总结和推荐


    MIC47150以其出色的瞬态响应、宽泛的工作电压范围以及对陶瓷电容的良好兼容性脱颖而出。其紧凑的设计和丰富的保护功能使其成为电子工程领域的理想选择。对于需要高性能电源管理和稳定输出电压的应用场景,强烈推荐使用MIC47150。

MIC47150WD-TR参数

参数
负载调节 0.2%(Typ)
最小输出电压 900mV
最小输入电压 1.4V
最大输出电压 6V
纹波抑制-PSRR 55dB
稳压器数量 1
输出电流 1.5A
最大压差@电流 500mV@ 1.5A
Iq-静态电流 -
极性 正极
最大输入电压 6.5V
输出类型 Adjustable
线路调节 0.01(Typ)
长*宽*高 2.39mm(高度)
通用封装 TO-252-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC47150WD-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC47150WD-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC47150WD-TR MIC47150WD-TR数据手册

MIC47150WD-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.0801
2000+ ¥ 19.7247
3000+ ¥ 19.547
库存: 8000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 20080.1
直接购买
加入购物车
