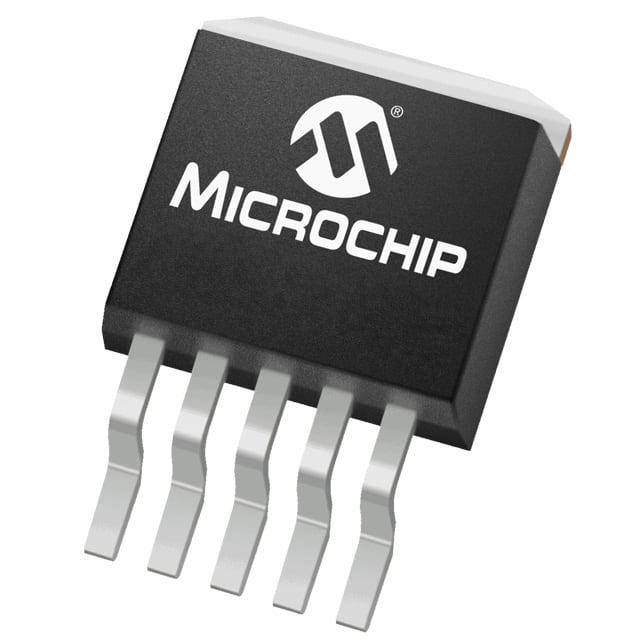

MCP1826-2502E/ET

产品分类: LDO稳压器
产品描述: 60dB(100Hz) 220μA 正极 Fixed 1A 1 2.5V 2.3V 2.5V 6V 400mV@ 1A 0.5%(Typ) 0.05(Typ) DDPAK-5 贴片安装
供应商型号: 579-MCP1826-2502E/ET
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 MCP1826-2502E/ET

MCP1826-2502E/ET概述

    # MCP1826/MCP1826S 1000 mA Low Dropout Linear Regulator

    1. 产品简介


    MCP1826/MCP1826S 是一款由Microchip公司生产的低功耗、低输出电压的低压差线性稳压器(LDO)。它具有高输出电流能力,适用于需要高效能、紧凑设计的嵌入式系统。MCP1826 提供固定或可调输出电压版本,而 MCP1826S 则为固定输出电压版本。该系列产品广泛应用于高速驱动芯片组供电、网络背板卡、笔记本电脑、网络接口卡及掌上电脑等领域。
    主要功能:
    - 输出电流:高达 1000 mA
    - 输入电压范围:2.3V 至 6.0V
    - 可调输出电压范围:0.8V 至 5.0V(MCP1826)
    - 固定输出电压选项:0.8V, 1.2V, 1.8V, 2.5V, 3.0V, 3.3V, 5.0V
    - 最小压差:典型值 250 mV @ 1000 mA
    - 输出电压精度:±0.5%
    - 快速响应负载瞬变
    - 低静态电流:典型值 120 µA
    - 自动关断模式下的极低静态电流:典型值 0.1 µA(MCP1826)
    - 内置短路保护与过温保护

    2. 技术参数


    以下是从技术手册中提取的关键技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | VIN | 2.3 | 6.0 V |
    | 最大输出电流 | IOUT 1000 | mA |
    | 静态电流 | Iq 120 | 220 | µA |
    | 关断模式下的静态电流 | ISHDN 0.1 | 3 | µA |
    | 线性调节率 | ΔVOUT/(VOUT×ΔVIN) ±0.05 | ±0.20 | %/V |
    | 负载调节率 | ΔVOUT/VOUT | -1.0 | ±0.5 | 1.0 | % |
    | 滤波电容 | COUT | 1 µF µF |
    | 工作温度范围 | TJ | -40 | +125 °C |

    3. 产品特点和优势


    - 高效率:支持宽输入电压范围,并且拥有较低的压差值,在满载情况下仍能保持稳定的性能。
    - 灵活性强:提供固定或可调节输出电压选择,满足不同应用场景的需求。
    - 超低功耗:即使在全负荷条件下也能保持较低的功耗水平。
    - 安全性高:具备短路保护和过热保护机制,确保长期可靠运行。
    - 易于集成:只需少量外部元件即可实现完整的电源管理解决方案。
    4. 应用案例与使用建议
    应用场景:
    - 高速处理器如Intel Core i7系列供电
    - 路由器或交换机上的背板电源模块
    - 智能手机和平板电脑内部电源管理电路
    使用建议:
    对于便携式设备来说,应优先考虑采用陶瓷电容器作为输出电容以减少体积;同时,在选择外围元件时需注意它们的质量等级,确保整个系统的稳定性。另外,在恶劣环境下工作时,可以考虑添加额外的散热措施来改善热管理效果。
    5. 兼容性与支持
    该器件完全符合AEC-Q100标准,这意味着它已经通过了严格的汽车级测试流程。此外,制造商还提供了详尽的技术文档和支持服务,包括样品申请、技术咨询等。
    6. 常见问题解答
    问:如何判断是否进入故障状态?
    答:当检测到过温或者过流情况时,芯片会自动触发保护机制并关闭输出端。此时可以通过观察指示灯闪烁次数来确定具体原因。
    问:能否用于电池供电设备中?
    答:当然可以!由于其高效的能量转换效率以及较小的漏电流特性,使得该款芯片非常适合于电池供电的应用场合。
    7. 总结与推荐
    综上所述,MCP1826/MCP1826S 是一款极具竞争力的小型化高性能电源管理解决方案。它不仅具备优异的技术指标,而且价格合理,适合大规模生产需求。如果您正在寻找一款既经济又实用的LDO,则这款产品无疑是一个理想的选择!强烈推荐给所有从事消费电子产品开发的专业人士们使用。

MCP1826-2502E/ET参数

参数
最大输出电压 2.5V
纹波抑制-PSRR 60dB(100Hz)
最大输入电压 6V
最小输出电压 2.5V
最小输入电压 2.3V
稳压器数量 1
线路调节 0.05(Typ)
极性 正极
输出电流 1A
负载调节 0.5%(Typ)
最大压差@电流 400mV@ 1A
输出类型 Fixed
Iq-静态电流 220μA
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装
