MCP1825ST-1202E/EB

产品分类: LDO稳压器
产品描述: 60dB(100Hz) 220μA 正极 Fixed 500mA 1 1.2V 2.1V 1.2V 6V 350mV@ 500mA 0.5%(Typ) 0.05(Typ) DDPAK-3 贴片安装,黏合安装
供应商型号: MCP1825ST-1202E/EB
供应商: 国内现货
标准整包数: 1000

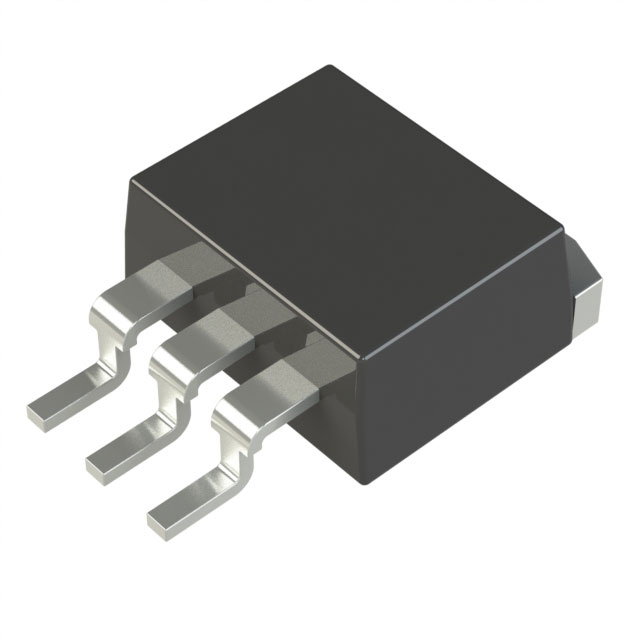

MICROCHIP TECHNOLOGY LDO稳压器 MCP1825ST-1202E/EB

MCP1825ST-1202E/EB概述


    产品简介


    MCP1825/MCP1825S 是一款由Microchip Technology Inc.设计生产的低压差线性稳压器(LDO),具备高输出电流能力和低输出电压特性。MCP1825支持可调输出电压范围,从0.8V到5.0V,而MCP1825S则提供几种固定的输出电压选项,如0.8V、1.2V、1.8V、2.5V、3.0V、3.3V和5.0V。这些稳压器广泛应用于高速驱动芯片组电源、网络背板卡、笔记本电脑、网络接口卡等领域。

    技术参数


    - 输入操作电压范围:2.1V 至 6.0V
    - 最大输出电流:500mA
    - 低漏电输出电压:210mV(典型值,500mA时)
    - 输出电压容差:±0.5%
    - 稳定运行所需的输出电容:1.0µF陶瓷电容
    - 关机供应电流:120µA(典型值)
    - 低供电电流:120µA(典型值)
    - 短路电流限制和过温保护
    - 支持的封装类型:TO-263-5 (DDPAK-5),TO-220-5,SOT-223-5(MCP1825);TO-263-3 (DDPAK-3),TO-220-3,SOT-223-3(MCP1825S)

    产品特点和优势


    MCP1825/MCP1825S 具有多项优势,使其在市场中具有较高的竞争力。首先,该稳压器通过了AEC-Q100可靠性测试,适用于汽车应用。其次,它具有低漏电特性,仅需1.0µF的陶瓷电容即可稳定运行,这大大减少了整个系统的成本和尺寸。此外,它的高输出电流能力和低供电电流特性使得它特别适合于需要高功率输出且对功耗要求严格的便携式计算设备。

    应用案例和使用建议


    MCP1825 可以用于多种高电流需求的应用场合,例如网络背板卡和笔记本电脑等。例如,在一个调节器的典型应用中,可以将输出电压设置为1.8V,输入电压范围为2.3V至2.8V。在使用过程中,确保输入电压符合要求,且输出电容的选用符合规范,有助于实现最佳性能。为了提高稳定性,建议使用陶瓷电容器作为输出电容。

    兼容性和支持


    MCP1825/MCP1825S 支持与多种陶瓷电容器兼容,确保稳定运行。Microchip公司提供了全面的技术支持和维护服务,包括详细的用户手册和技术文档,帮助用户在应用过程中快速解决问题。

    常见问题与解决方案


    1. Q: 如何正确设置输出电压?
    - A: 对于MCP1825的可调版本,可以通过调整电阻分压器来设置输出电压。确保分压器的比例满足公式 \( V{\text{OUT}} = V{\text{ADJ}} \times \left( \frac{R1}{R2} + 1 \right) \)。
    2. Q: 当输出发生短路时,如何保护稳压器?
    - A: MCP1825/MCP1825S内置了短路电流限制和过温保护机制,可在系统故障条件下提供额外保护。
    3. Q: 在低温环境下,输出电压有何变化?
    - A: 输出电压会随温度变化,但通常不超过±40ppm/°C。

    总结和推荐


    综上所述,MCP1825/MCP1825S 是一款高性能的低压差线性稳压器,具备高输出电流、低输出电压和低供电电流等优势。其稳定性和可靠性使它成为许多应用场景的理想选择,特别是在汽车、计算机和网络设备等领域。我们强烈推荐使用这款产品,尤其是在那些对稳定性、可靠性和效率有较高要求的应用中。

MCP1825ST-1202E/EB参数

参数
最小输出电压 1.2V
纹波抑制-PSRR 60dB(100Hz)
最大压差@电流 350mV@ 500mA
输出电流 500mA
极性 正极
线路调节 0.05(Typ)
最大输入电压 6V
Iq-静态电流 220μA
最大输出电压 1.2V
负载调节 0.5%(Typ)
稳压器数量 1
输出类型 Fixed
最小输入电压 2.1V
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP1825ST-1202E/EB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP1825ST-1202E/EB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MCP1825ST-1202E/EB MCP1825ST-1202E/EB数据手册

MCP1825ST-1202E/EB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.4751
2000+ ¥ 10.2897
3000+ ¥ 10.197
库存: 7000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 10475.1
直接购买
加入购物车
