MIC5265-2.9YD5-TR

产品分类: LDO稳压器
产品描述: 64dB~62dB(1kHz~100Hz) 2μA 正极 Fixed 150mA 1 2.9V 2.7V 2.9V 5.5V 500mV@ 150mA 3% 0.2% TSOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*870μm
供应商型号: M-MIC5265-2.9YD5-TR
供应商: Future
标准整包数: 3000

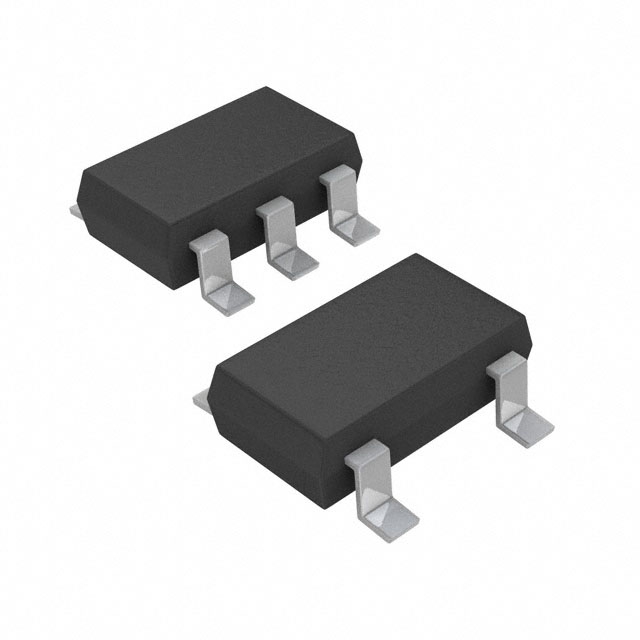

MICROCHIP TECHNOLOGY LDO稳压器 MIC5265-2.9YD5-TR

MIC5265-2.9YD5-TR概述


    产品简介


    MIC5265 是一款由Micrel Inc.生产的低功耗、高精度线性稳压器(LDO),其输出电流可达150mA。这款器件采用薄型SOT-23-5封装,非常适合便携式电子设备的应用,例如射频(RF)电路和数字电路。MIC5265具有极低的压降、低噪声和高电源抑制比(PSRR),使其成为对电源噪声敏感的场景的理想选择,如无线通信模块、GPS接收器和便携式电话。

    技术参数


    | 参数项 | 典型值 | 单位 |
    |
    | 输入电压范围 | 2.7 至 5.5 | V |
    | 输出电压范围 | 见订购信息 | V |
    | 最大输出电流 | 150 | mA |
    | 压降(典型值) | 210 | mV |
    | 静态电流(典型值) | 75 | µA |
    | 关断电流 | 2 | µA |
    | 电源抑制比(PSRR) | 60 | dB |
    | 输出噪声(典型值) | 57 | µVrms|
    | 工作温度范围 | -40 至 +125 | °C |

    产品特点和优势


    MIC5265 的主要特点如下:
    1. 高集成度:集成了快速启动和噪声消除电路,能够快速响应负载变化。
    2. 低噪声设计:内置0.01µF旁路电容可以有效减少输出噪声。
    3. 宽输入电压范围:适用于单节锂电池(2.7V-5.5V)或固定电压系统(3.3V/5V)。
    4. 零关机电流:当禁用时,可进入接近零电流的休眠模式。
    5. 高可靠性:提供短路保护和热关断功能,确保设备运行安全。
    6. 陶瓷电容稳定性:即使使用低成本陶瓷电容也能保持稳定运行。
    这些特性使MIC5265特别适合对成本敏感且空间有限的便携式电子设备。

    应用案例和使用建议


    典型应用场景:
    - 蜂窝电话:作为主处理器或射频部分的供电源。
    - 个人数字助理(PDA):为处理器、显示屏和其他外围设备供电。
    - GPS接收器:提供干净稳定的电源以降低信号干扰。
    使用建议:
    1. 电容选型:输出端建议使用1µF以上的陶瓷电容器,旁路端使用0.01µF至0.1µF的电容来改善纹波性能。
    2. 热管理:在高电流(>100mA)情况下,需要良好的散热设计以避免过热。
    3. 布局优化:输入和输出端需靠近电容并尽可能缩短走线长度,减少寄生效应。

    兼容性和支持


    MIC5265与市面上大多数微控制器和射频芯片兼容,可用于多种嵌入式系统。Micrel公司提供了详尽的技术文档和支持服务,包括数据手册、设计指南以及在线技术支持平台。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查旁路电容是否正确连接。 |
    | 启动时间过长 | 增加旁路电容但不超过1µF。 |
    | 过热保护触发 | 减少负载电流或增加散热措施。 |
    | 输出电流不足 | 检查输入电压是否满足最低要求。 |

    总结和推荐


    MIC5265是一款高性能且经济高效的低压差线性稳压器,特别适合于便携式电子设备。其低功耗、高PSRR和快速响应能力使其在射频和数字电路中表现优异。尽管其体积小巧,但在设计时仍需注意散热和外围元件的选择。总体而言,这是一款值得推荐的产品,尤其对于注重性价比的设计师来说,它是一个可靠的选择。
    推荐指数:★★★★☆

MIC5265-2.9YD5-TR参数

参数
线路调节 0.2%
最大输入电压 5.5V
极性 正极
最小输入电压 2.7V
稳压器数量 1
纹波抑制-PSRR 64dB~62dB(1kHz~100Hz)
最大输出电压 2.9V
Iq-静态电流 2μA
最小输出电压 2.9V
输出类型 Fixed
最大压差@电流 500mV@ 150mA
输出电流 150mA
负载调节 3%
长*宽*高 2.9mm*1.6mm*870μm
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC5265-2.9YD5-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5265-2.9YD5-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5265-2.9YD5-TR MIC5265-2.9YD5-TR数据手册

MIC5265-2.9YD5-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
