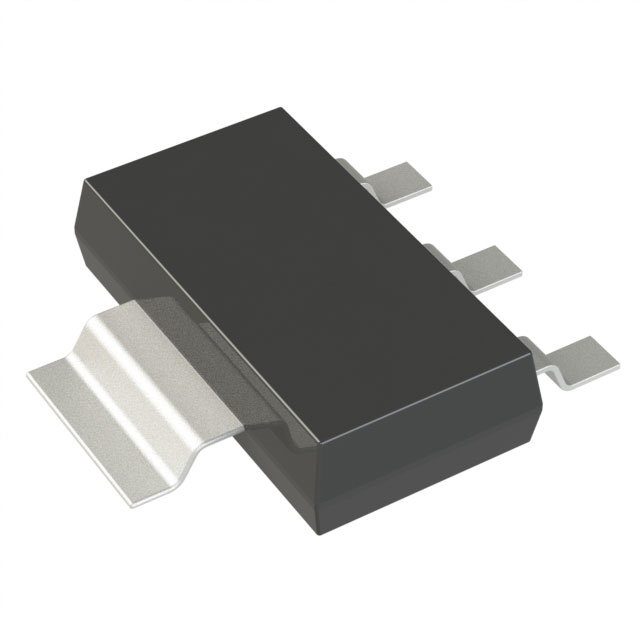

MCP1790-5002E/DBVAO

产品分类: LDO稳压器
产品描述: 90dB~80dB(100Hz~1kHz) 130μA Fixed 70mA 1 5V 30V 1.3V@ 70mA SOT-223-3 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MCP1790-5002E/DBVAO

MCP1790-5002E/DBVAO概述

    # MCP1790/MCP1791 高压线性稳压器技术手册解析

    产品简介


    MCP1790/MCP1791 是一款由 Microchip Technology 开发的高电压线性稳压器,专为低功耗应用设计。该系列芯片提供高达 70 毫安的输出电流,适用于多种应用场景,包括汽车电子、工业控制、家庭消防报警系统及微型控制器供电等。MCP1790 和 MCP1791 的主要区别在于 MCP1791 提供 Shutdown 输入信号和 Power Good 输出信号,增强了系统的灵活性。
    主要功能
    - 支持宽输入电压范围(6.0V 至 30V,峰值可达 48V)。
    - 内置热保护和短路保护功能。
    - 固定输出电压选项:3.0V、3.3V 和 5.0V。
    - 超低静态电流消耗,适合电池供电设备。
    应用领域
    - 汽车电子:如车载诊断工具、娱乐系统等。
    - 商业与工业用途:例如消防报警设备、HVAC 控制器等。
    - 家庭自动化设备:用于智能家居中智能温控器等装置。

    技术参数


    以下是 MCP1790/MCP1791 的关键技术指标:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 6.0 | - | 30.0 | V |
    | 最大负载瞬态保护 | 48 | - | - | V |
    | 工作温度范围 | -40 | - | 125 | °C |
    | 输出电压精度 | ±2.5% | - | - | % |
    | 最大连续输入电压 | - | - | 30 | V |
    | 最大输出电流 | - | 70 | - | mA |

    产品特点和优势


    MCP1790/MCP1791 在以下方面展现了卓越的技术优势:
    1. 高可靠性:能够在极端环境下正常工作,包括高温(最高达 +125°C)和低温(最低至 -40°C)条件。
    2. 紧凑设计:提供两种封装形式(DD-PAK 和 SOT-223),便于集成于小型化设备中。
    3. 节能高效:极低的静态电流消耗使其成为电池供电设备的理想选择。
    4. 增强保护机制:内置短路折叠回缩电路,在发生过载时自动减少电流输出以避免损坏。
    应用案例与使用建议
    应用案例
    MCP1790/MCP1791 广泛应用于汽车电子领域,特别是作为辅助电源模块的一部分,支持多种传感器节点运行。此外,在建筑物内的火灾报警系统中也扮演着重要角色,确保即使在电网波动的情况下也能稳定供电。
    使用建议
    为了最大化 MCP1790/MCP1791 的性能,建议遵循以下几点:
    - 确保输入电容器容量足够大(至少 4.7uF),以减少纹波效应。
    - 当使用陶瓷电容时,需注意其等效串联电阻(ESR)对稳定性的影响。
    - 在设计过程中应考虑到热管理问题,特别是在高电流输出情况下。

    兼容性和支持


    该产品与其配套元件具有良好的兼容性,并且制造商提供了详尽的技术文档和支持服务。如果您有任何疑问或需要进一步的帮助,可以通过官方渠道联系 Microchip 技术支持团队获取协助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否处于有效范围内 |
    | 输出电压不稳定 | 调整外部电容值直至达到最佳匹配状态 |
    | 设备过热 | 改善散热措施,增加散热片面积或降低功耗 |

    总结和推荐


    综上所述,MCP1790/MCP1791 是一款高性能、多功能的高压线性稳压器,特别适合那些要求严苛的应用场合。它不仅具备出色的电气性能,而且结构紧凑、易于使用。因此,对于需要可靠电源解决方案的项目来说,这款产品无疑是一个值得信赖的选择。无论是用于工业控制还是消费电子产品,MCP1790/MCP1791 都能够提供优异的表现,强烈推荐给广大开发者和工程师们!

MCP1790-5002E/DBVAO参数

参数
最大输入电压 30V
输出类型 Fixed
最大压差@电流 1.3V@ 70mA
最小输出电压 5V
稳压器数量 1
极性 -
纹波抑制-PSRR 90dB~80dB(100Hz~1kHz)
Iq-静态电流 130μA
输出电流 70mA
最小输入电压 -
线路调节 -
负载调节 -
最大输出电压 -
通用封装 SOT-223-3
安装方式 贴片安装
零件状态 在售
包装方式 管装
