MIC5393-PPYMT T5

产品分类: LDO稳压器
产品描述: 60dB(1kHz) 45μA 正极 Fixed 150mA,150mA 2 3V 2.5V 3V 5.5V 310mV@ 150mA,310mV@ 150mA 1% 0.02(Typ) TDFN-6 贴片安装,黏合安装 1.2mm(长度)*1.2mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MIC5393-PPYMT T5

MIC5393-PPYMT T5概述


    产品简介


    MIC5392/3 高性能双路 150mA LDO
    MIC5392/3 是一款微型双路低功耗线性稳压器(LDO),专为便携式电子设备设计。它具有高电源纹波抑制比(PSRR >60dB),无需旁路电容即可运行,同时提供两个独立的使能引脚以实现最大灵活性。该产品将两个高性能的 150mA LDO 集成在一个 6 引脚、1.2mm × 1.2mm 的无引脚 DFN 封装中,具有卓越的热性能和空间效率。MIC5392/3 特别适合用于移动电话相机模块、图像传感器、PDA、MP3 播放器以及音频编解码器等对供电性能要求较高的应用。

    技术参数


    | 参数 | 范围 |

    | 输入电压范围(VIN) | 2.5V 至 5.5V |
    | 输出电流(每个 LDO) | 150mA |
    | 输出电压精度 | ±2% 初始精度 |
    | 待机电流(每个 LDO) | 32µA |
    | 输出电容稳定性 | 1µF 陶瓷电容器稳定 |
    | 启用引脚 | 独立启用引脚 |
    | 压差电压(典型值) | 155mV @ 150mA |
    | 热关断保护 | 支持 |
    | 限流保护 | 支持 |
    | 封装类型 | 1.2mm × 1.2mm DFN (厚度:0.4mm 或更薄) |

    产品特点和优势


    1. 微型封装:尺寸仅为 1.2mm × 1.2mm,非常适合空间受限的应用。
    2. 高 PSRR:电源纹波抑制比大于 60dB,减少外部滤波需求。
    3. 低待机电流:每个 LDO 的待机电流仅为 32µA,延长电池寿命。
    4. 稳定性:支持陶瓷电容器,输出电压更稳定。
    5. 灵活性:两个独立启用引脚提供灵活的控制选项。
    6. 高可靠性:内置过热保护和限流功能,确保长期运行可靠性。

    应用案例和使用建议


    MIC5392/3 广泛应用于智能手机、平板电脑、GPS 设备及手持设备等领域。例如,在手机相机模块中,它可为图像传感器提供稳定的电源供应。在音频系统中,它能够为音频编解码器提供纯净电源。
    使用建议:
    - 使用 1µF 或更大的陶瓷电容器以保证最佳性能。
    - 在输入和输出端连接适当的去耦电容以降低噪声。
    - 根据负载需求合理分配输出电流。

    兼容性和支持


    MIC5392/3 提供多种固定输出电压版本,如 1.2V/1.0V、1.5V/2.8V、3.0V/2.8V 等,客户可根据需要选择合适的型号。此外,该产品符合 RoHS 标准,绿色环保且易于焊接。Micrel 提供详尽的技术文档和支持服务,包括数据手册、应用笔记和技术支持。

    常见问题与解决方案


    1. 问题:为什么需要外接电容器?
    - 解决方案:MIC5392/3 要求输入和输出端各连接一个电容器以确保稳定性和性能。推荐使用 X7R 或 X5R 类型的陶瓷电容器。
    2. 问题:如何启用或关闭 MIC5392/3?
    - 解决方案:通过拉高或拉低对应的 EN1 和 EN2 引脚来启用或关闭 LDO。确保引脚不会悬空,否则可能导致不确定状态。
    3. 问题:如何提高散热性能?
    - 解决方案:采用良好的 PCB 布局,增大铜箔面积并增加散热焊盘以帮助热量散发。

    总结和推荐


    MIC5392/3 是一款高度集成、高效能的双路 LDO,适用于便携式电子设备。其紧凑的封装、低功耗和高可靠性使其成为许多现代电子产品的理想选择。我们强烈推荐这款产品用于需要高性能、低功耗和小型化的应用场景。

MIC5393-PPYMT T5参数

参数
输出类型 Fixed
纹波抑制-PSRR 60dB(1kHz)
最小输入电压 2.5V
最大压差@电流 310mV@ 150mA,310mV@ 150mA
最小输出电压 3V
最大输入电压 5.5V
最大输出电压 3V
Iq-静态电流 45μA
线路调节 0.02(Typ)
稳压器数量 2
输出电流 150mA,150mA
极性 正极
负载调节 1%
长*宽*高 1.2mm(长度)*1.2mm(宽度)

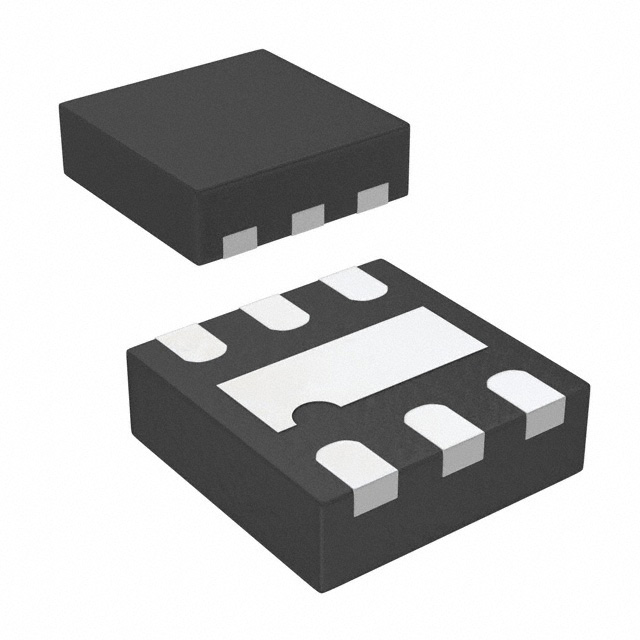

通用封装 TDFN-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC5393-PPYMT T5厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5393-PPYMT T5数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5393-PPYMT T5 MIC5393-PPYMT T5数据手册

MIC5393-PPYMT T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
