MIC39150-1.8WU

产品分类: LDO稳压器
产品描述: 53dB 4mA 正极 Fixed 1.5A 1 1.8V 2.25V 1.8V 16V 500mV@ 1.5A 1% 0.5% TO-263-3 贴片安装 4.6mm(高度)
供应商型号: 2510097
供应商: 海外现货
标准整包数: 1

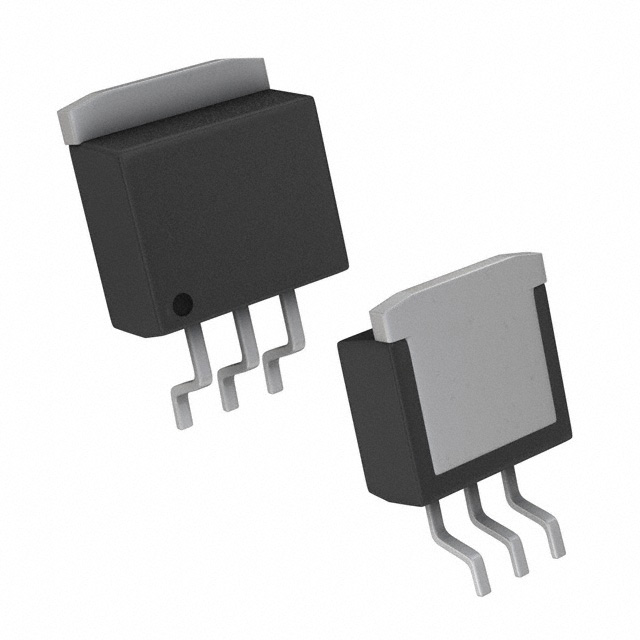

MICROCHIP TECHNOLOGY LDO稳压器 MIC39150-1.8WU

MIC39150-1.8WU概述


    产品简介


    MIC39150/39151/39152 系列是高性能低电压低压差(LDO)稳压器,可提供高电流输出,适用于需要转换电压的应用。它们适用于PC扩展卡中,能够将3.3V转换为2.5V或2.5V转换为1.8V或1.65V。此外,这些稳压器广泛应用于数字IC、PC扩展卡的线性调节器、高效线性电源供应和开关模式电源(SMPS)后置调节器等领域。

    技术参数


    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 输出电流 | 1.5A | 1.5A | 安培 |
    | 最大压差 | 375mV | 500mV | 毫伏 |
    | 输入电压范围 | 2.25V至16V 伏特 |
    | 启用电压 | 2.25V | 16V | 伏特 |
    | 接地电流 | 17mA | 20mA | 毫安 |
    | 启动时间 | 35µs至150µs 微秒 |

    产品特点和优势


    MIC39150/39151/39152 的显著特点包括:
    - 低功耗: 最小压差仅375mV(典型值),保证了高效的能量转换。
    - 高稳定性: 快速瞬态响应能力,确保输出电压稳定。
    - 保护功能: 包括过流保护、热关断、反向电池保护及泄漏保护。
    - 多功能性: MIC39151/2具备启用输入和错误标志输出功能,增强了灵活性和可靠性。
    - 宽温度范围: 能够在-40°C到+125°C的工作温度范围内稳定运行。

    应用案例和使用建议


    这些稳压器特别适合用于电池供电系统和要求高效能的噪声过滤应用。例如,在数字IC设计中,这些稳压器可以提供稳定且低噪声的电源,确保系统的可靠运行。使用建议如下:
    - 设计注意事项: 确保选择合适的输出电容以维持稳定性并提高瞬态响应。
    - 热管理: 在热设计时,考虑输入电压、负载电流等因素,合理选用散热片或电阻来降低功耗。

    兼容性和支持


    这些稳压器在多种封装下提供了广泛的选项,包括TO-220、TO-263和TO-252。如果需要更高输入电压或汽车级应用,请参考MIC29150/1/2/3系列。Micrel公司提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决方案: 检查启动条件,确保输入电压和输出电容符合规定。

    2. 问题: 输出电压不稳定。
    - 解决方案: 检查输出电容和其ESR值,必要时调整电容大小。
    3. 问题: 错误标志信号异常。
    - 解决方案: 确认错误标志的拉上电阻连接正确。

    总结和推荐


    总体来说,MIC39150/39151/39152 是一款高性能、多用途的低压差稳压器,适用于多种应用场景。其紧凑的设计、出色的性能以及广泛的温度适应性使其在市场上具有较强的竞争力。强烈推荐在需要高效能电源管理的电路中使用。

MIC39150-1.8WU参数

参数
极性 正极
Iq-静态电流 4mA
负载调节 1%
输出电流 1.5A
最大压差@电流 500mV@ 1.5A
最大输入电压 16V
纹波抑制-PSRR 53dB
稳压器数量 1
最小输入电压 2.25V
最小输出电压 1.8V
最大输出电压 1.8V
线路调节 0.5%
输出类型 Fixed
长*宽*高 4.6mm(高度)
通用封装 TO-263-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

MIC39150-1.8WU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC39150-1.8WU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC39150-1.8WU MIC39150-1.8WU数据手册

MIC39150-1.8WU封装设计

查看详情并下载
Symbol
Footprint
3D Model
