MIC5310-SGYML-TR

产品分类: LDO稳压器
产品描述: 70dB~65dB(1kHz~20kHz) 120μA 正极 Fixed 150mA,150mA 2 1.8V 2.3V 1.8V;3.3V 5.5V 100mV@ 150mA,100mV@ 150mA 0.5%(Typ) 0.3%/V MLF-8 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: 1611-MIC5310-SGYML-CT-ND
供应商: Digi-Key
标准整包数: 1

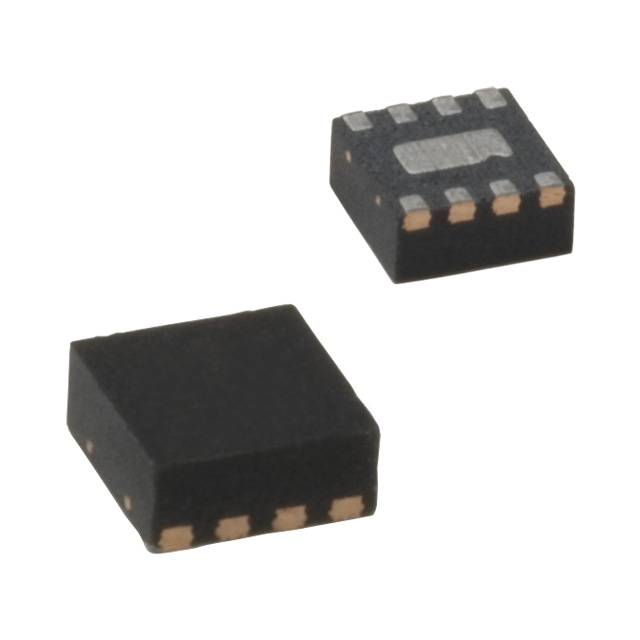

MICROCHIP TECHNOLOGY LDO稳压器 MIC5310-SGYML-TR

MIC5310-SGYML-TR概述


    产品简介


    MIC5310:超低功耗双通道线性稳压器
    MIC5310 是一款由 Micrel 公司生产的微型双通道超低功耗(ULDO)线性稳压器,特别适合于便携式电子设备的应用。其核心特点包括高电源纹波抑制(PSRR)、极低的输出噪声以及极低的压差电压,使其非常适合用于对电源质量和稳定性要求较高的场合。MIC5310 集成了两个高性能 150mA 的 ULDO 内核,封装尺寸仅为 2mm x 2mm MLF® 封装,提供了卓越的热性能。
    主要功能:
    - 高 PSRR:>70dB@1KHz
    - 极低输出噪声:30µVRMS
    - 微型封装:8 引脚 2mm x 2mm MLF® 封装
    典型应用领域:
    - 移动电话
    - PDA
    - GPS 接收机
    - 数码相机
    - 便携式媒体播放器

    技术参数


    以下是 MIC5310 的关键技术规格:
    | 参数 | 值范围 |

    | 输入电压范围 | 2.3V 至 5.5V |
    | 输出电压范围 | 固定输出,例如 2.8V/1.5V、3.3V/1.8V 等 |
    | 超低压差电压 | 35mV @ 150mA |
    | PSRR(1kHz) | >70dB |
    | 输出噪声 | 30µVRMS |
    | 初始输出精度 | ±2% |
    | 工作温度范围 | -40°C 至 +125°C |
    | 工作电流 | 75µA/输出 |

    产品特点和优势


    独特功能与优势:
    1. 超低功耗设计:MIC5310 具有极低的压差电压(仅 35mV),能够在满载时保持高效率,适用于电池供电设备。
    2. 出色的负载/线路瞬态响应:快速的瞬态响应确保设备在负载变化时能迅速稳定输出电压。
    3. µCap 稳定性:可以与小容量陶瓷电容器(如 1µF)配合使用,减少 PCB 占用空间并降低成本。
    4. 宽泛的工作温度范围:从 -40°C 至 +125°C,适应多种恶劣环境条件。
    5. 优秀的热性能:得益于其紧凑封装设计和高导热性,能够有效散热。
    市场竞争力:
    MIC5310 在同类产品中脱颖而出,凭借其高 PSRR 和低输出噪声,特别适合对电源质量要求高的应用场景,例如手机摄像头模块、无线通信设备等。

    应用案例和使用建议


    典型应用案例:
    - 移动电话摄像头模块:MIC5310 的低噪声特性可以显著减少视频拍摄过程中的干扰。
    - 便携式音频设备:例如 MP3 播放器,其高效的功耗管理有助于延长电池寿命。
    - GPS 接收机:稳定可靠的电源供应确保定位信号的精确度。
    使用建议:
    - 在输入端连接一个 1µF 或更大的低 ESR 陶瓷电容,以保证最佳的电路稳定性。
    - 使用 X7R 或 X5R 陶瓷电容器作为输出电容,以避免因温度变化引起的电容值波动。
    - 当需要进一步降低输出噪声时,可增加一个 0.1µF 的旁路电容到噪声旁路引脚。

    兼容性和支持


    MIC5310 支持多种固定输出组合,用户可根据具体需求选择合适的型号。此外,Micrel 提供详尽的技术文档和在线支持资源,便于用户进行设计集成和故障排查。
    兼容性:
    MIC5310 与大部分常见的陶瓷电容器兼容,特别是低 ESR 类型的电容器。
    支持信息:
    技术支持可通过 Micrel 官方网站获取,同时提供下载技术资料、产品样本等服务。

    常见问题与解决方案


    问题 1:MIC5310 启动时间较长怎么办?
    解决方案:
    可以通过增加旁路电容至 0.1µF 来缩短启动时间,但需注意启动时间会略微增加。
    问题 2:如何避免 MIC5310 过热?
    解决方案:
    确保 PCB 布局符合推荐的最小面积(2mm x 2mm),并根据最大功率消耗计算允许的最高环境温度。

    总结和推荐


    MIC5310 是一款专为高性能便携式电子产品设计的超低功耗双通道稳压器,其优异的技术指标和广泛的应用场景使其成为市场上极具竞争力的产品。无论是对电源质量有极高要求的 RF 设备还是通用便携式电子产品,MIC5310 都能提供卓越的性能支持。
    推荐使用场景:
    - 对电源稳定性要求严格的电子设备。
    - 需要高效能和小体积设计的项目。
    综上所述,MIC5310 是一款值得信赖且极具性价比的选择。如果您正在寻找一款集高效、稳定和小型化于一体的线性稳压器,MIC5310 将是您的理想之选。

MIC5310-SGYML-TR参数

参数
输出类型 Fixed
线路调节 0.3%/V
最大输入电压 5.5V
负载调节 0.5%(Typ)
最小输入电压 2.3V
最大输出电压 1.8V;3.3V
纹波抑制-PSRR 70dB~65dB(1kHz~20kHz)
极性 正极
稳压器数量 2
最大压差@电流 100mV@ 150mA,100mV@ 150mA
Iq-静态电流 120μA
输出电流 150mA,150mA
最小输出电压 1.8V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 MLF-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MIC5310-SGYML-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5310-SGYML-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5310-SGYML-TR MIC5310-SGYML-TR数据手册

MIC5310-SGYML-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966 ¥ 8.1627
25+ $ 0.756 ¥ 6.3882
100+ $ 0.7344 ¥ 6.2057
库存: 4603
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.16
