首页  >  产品百科  >  MIC5216-4.0YM5-TR

MIC5216-4.0YM5-TR

产品分类: LDO稳压器
产品描述: 75dB(120Hz) 3μA 正极 fixed 500mA 1 4V 2.5V 4V 12V 600mV@ 500mA 0.5% 0.05%/V SOT-23-5 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: MIC5216-4.0YM5-TR-ND
供应商: Digi-Key
标准整包数: 3000

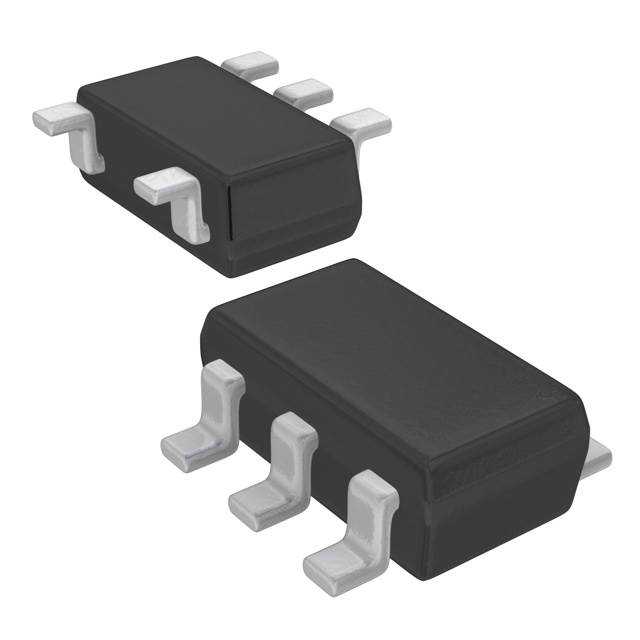

MICROCHIP TECHNOLOGY LDO稳压器 MIC5216-4.0YM5-TR

MIC5216-4.0YM5-TR概述

    MIC5216 500mA-Peak Output LDO Regulator

    1. 产品简介


    MIC5216是一款高效线性电压稳压器,具备高峰值输出电流能力、极低的dropout电压和优于1%的输出电压精度。它主要用于需要高启动电流的紧凑型稳压器应用场合。该器件具有固定输出电压版本,可广泛应用于笔记本电脑、手机以及其他便携式电子设备中。

    2. 技术参数


    - 输出电压精度: 输出电压准确度变化范围为-1%至+2%。
    - 最大dropout电压: 在全负载下不超过500mV。
    - 最大峰值输出电流: 500mA。
    - 工作温度范围: -40°C到+125°C。
    - 电源输入电压范围: 2.5V到12V。
    - 最大工作频率: 高达10MHz。
    - 封装形式: SOT-23-5和MM8™ 8针功率MSOP。

    3. 产品特点和优势


    - 高峰值输出电流: MIC5216在启动时可以提供高达500mA的峰值输出电流。
    - 低dropout电压: 即使在满载条件下,dropout电压也仅为500mV。
    - 极高稳定性: 具有出色的负载和线路调节性能。
    - 空间节省设计: 可以选择小体积的SOT-23-5和MM8封装。
    - 低噪声输出: 提供低噪声输出性能,适合对噪声敏感的应用场合。
    - 保护机制: 内置反向电池保护、电流限制、过温保护等功能。

    4. 应用案例和使用建议


    - 应用实例: MIC5216常用于笔记本电脑、手机等便携式电子设备,还可以用于PC卡的VCC和VPP调节及开关应用。
    - 使用建议: 确保输入电容不小于1μF,输出电容至少为1μF,推荐使用等效串联电阻(ESR)低于5Ω的电容器。此外,在启动时需注意温度变化,合理设计散热结构以确保安全运行。

    5. 兼容性和支持


    - 兼容性: MIC5216与CMOS和TTL逻辑信号兼容,可通过启用/禁用引脚实现精确控制。
    - 技术支持: Micrel公司提供了详尽的技术文档和在线支持,用户可以通过官方网站获得相关信息。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方法: 检查输入电容是否满足要求,确认电容的ESR和值是否符合规范。
    - 问题: 启动时出现异常。
    - 解决方法: 确认输入电压范围正确,并检查是否存在负载波动导致的电压瞬变现象。
    - 问题: 热管理不当。
    - 解决方法: 合理布局电路板,增加铜箔面积以提高热传导效率,必要时添加散热片。

    7. 总结和推荐


    MIC5216凭借其高效的性能和紧凑的设计,成为了一款非常适用于便携式电子设备的高性能线性稳压器。它不仅具备出色的输出稳定性和低噪声性能,还能够通过其多种保护机制确保系统的可靠性。强烈推荐使用该产品来满足各种便携式设备的需求。

MIC5216-4.0YM5-TR参数

参数
最大输出电压 4V
负载调节 0.5%
Iq-静态电流 3μA
线路调节 0.05%/V
输出电流 500mA
纹波抑制-PSRR 75dB(120Hz)
最大压差@电流 600mV@ 500mA
稳压器数量 1
极性 正极
最小输出电压 4V
输出类型 fixed
最小输入电压 2.5V
最大输入电压 12V
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SOT-23-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC5216-4.0YM5-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5216-4.0YM5-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5216-4.0YM5-TR MIC5216-4.0YM5-TR数据手册

MIC5216-4.0YM5-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.469 ¥ 12.2937
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
