MIC5503-1.8YMT TZ

产品分类: LDO稳压器
产品描述: 60dB(1kHz) 55μA 正极 Fixed 300mA 1 1.8V 2.5V 1.8V 5.5V 380mV@ 300mA 40mV 0.02(Typ) DFN-4 贴片安装,黏合安装 1mm*1mm*550μm
供应商型号:
供应商:
标准整包数: 0

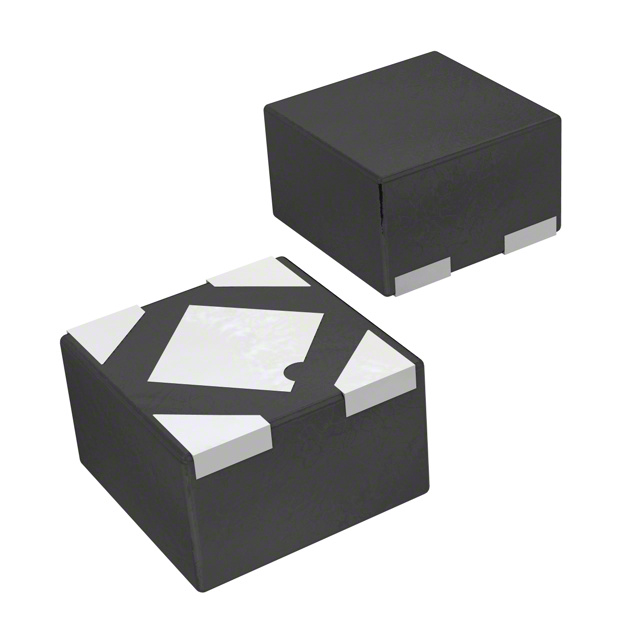

MICROCHIP TECHNOLOGY LDO稳压器 MIC5503-1.8YMT TZ

MIC5503-1.8YMT TZ概述


    产品简介




    MIC5501/2/3/4 系列低压差线性稳压器(LDO)是专门为便携式设备供电设计的通用型电源管理解决方案。这些稳压器能够提供稳定的输出电压,适用于智能手机、相机、GPS系统、个人媒体播放器、医疗设备以及其他便携式电子设备。这些设备能够在2.5V到5.5V的输入电压范围内正常工作,具有高输出精度、低静态电流和低功耗的特点,非常适合电池供电的应用场景。


    技术参数




    - 输入电压范围:2.5V 至 5.5V
    - 固定输出电压:1.0V 至 3.3V
    - 最大输出电流:300 mA
    - 输出精度:±2%
    - 静态电流:38 μA
    - 输出电容稳定性:1 μF 陶瓷电容器
    - 最低压差电压:160 mV @ 300 mA
    - 热关断和过流保护:具备
    - 封装类型:
    - 4 引脚 1.0 mm x 1.0 mm 薄型DFN封装
    - 5 引脚SOT23封装


    产品特点和优势




    MIC5501/2/3/4 系列具备高输出精度、低静态电流和最低压差电压等特点,能够为便携式设备提供高效的电源管理解决方案。它们还具备热关断和过流保护功能,确保在各种条件下的稳定性和安全性。此外,该系列LDO具有多种封装形式,便于集成于不同尺寸和类型的电子设备中,从而增强市场竞争力。


    应用案例和使用建议




    MIC5501/2/3/4 可以应用于智能手机、DSC、GPS系统、PMP、PDAs、医疗设备以及便携式电子产品等多种场景。在使用时,建议遵循典型应用电路图来确保最佳效果。例如,在设计电源电路时,可以参考应用手册中推荐的输入和输出电容器选型,以及PCB布局建议,以确保系统的稳定性和可靠性。此外,在需要对输出电压进行控制的应用中,可以利用EN引脚实现精准的启停控制。


    兼容性和支持




    MIC5501/2/3/4 支持多种输入电压,广泛兼容不同类型的电子设备。制造商Microchip提供了详细的技术支持文档和电路设计指南,以便用户更好地理解和使用这些稳压器。用户可以访问Microchip官方网站下载相关的开发资料和技术支持文档,以确保产品应用的顺利进行。


    常见问题与解决方案




    问题1:设备在启用后无法正常启动。
    解决方案:检查EN引脚是否正确配置。确保该引脚接收到适当的逻辑电平信号,避免出现不确定状态。

    问题2:设备在满载情况下输出电压波动。
    解决方案:增加输出电容容量,特别是使用低ESR陶瓷电容器,以提高系统的稳定性。


    总结和推荐




    MIC5501/2/3/4 系列低压差线性稳压器凭借其高精度、低功耗和紧凑的封装设计,在便携式电子设备领域表现优异。通过优化输入和输出电容器的选择,可以显著提升系统的整体性能。建议用户根据具体应用场景选择合适的型号,并结合提供的应用指南进行设计,以实现最佳性能。总体而言,MIC5501/2/3/4 是值得推荐的产品。

MIC5503-1.8YMT TZ参数

参数
Iq-静态电流 55μA
最大输入电压 5.5V
最大压差@电流 380mV@ 300mA
负载调节 40mV
输出类型 Fixed
最小输入电压 2.5V
最大输出电压 1.8V
最小输出电压 1.8V
输出电流 300mA
极性 正极
线路调节 0.02(Typ)
纹波抑制-PSRR 60dB(1kHz)
稳压器数量 1
长*宽*高 1mm*1mm*550μm
通用封装 DFN-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC5503-1.8YMT TZ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5503-1.8YMT TZ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5503-1.8YMT TZ MIC5503-1.8YMT TZ数据手册
