首页  >  产品百科  >  MCP1826ST-1202E/DB

MCP1826ST-1202E/DB

产品分类: LDO稳压器
产品描述: 60dB(100Hz) 220μA 正极 Fixed 1A 1 1.2V 2.3V 1.2V 6V 400mV@ 1A 0.5%(Typ) 0.05(Typ) SOT-223-3 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号: MCP1826ST-1202E/DB
供应商: 国内现货
标准整包数: 1000

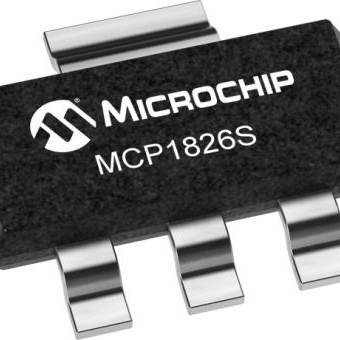

MICROCHIP TECHNOLOGY LDO稳压器 MCP1826ST-1202E/DB

MCP1826ST-1202E/DB概述

    MCP1826/MCP1826S:高性能低dropout线性稳压器
    Microchip Technology Inc. 推出的MCP1826/MCP1826S是一款适用于高电流需求的应用场合的低dropout(LDO)线性稳压器。该产品设计用于提供高达1000mA的输出电流和低输出电压,具备多种固定的输出电压版本及可调输出电压选项。本文将详细介绍其技术规格、特点、应用案例及其市场竞争力。

    产品简介


    MCP1826/MCP1826S是一款高电流、低输出电压的线性稳压器,其输出电压范围为0.8V至5.0V,能够稳定输出电流高达1000mA。该产品具有多种固定的输出电压版本(如0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V)以及可调输出电压版本。此外,该稳压器特别适合于高速驱动芯片组电源、网络背板卡、笔记本电脑以及网络接口卡等领域的应用。

    技术参数


    - 输入电压范围: 2.3V 至 6.0V
    - 输出电流: 最大1000mA
    - 低dropout电压: 典型值为250mV(在1000mA负载下)
    - 输出电压精度: ±0.5%
    - 输入静态电流: 120μA(典型值)
    - 低功耗关机模式: 0.1μA(典型值)
    - 固定输出电压选项: 0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
    - 支持的电气特性: 快速响应负载瞬态、过温保护、短路电流限制
    - 封装选项: TO-263-5 (DDPAK-5)、TO-220-5、SOT-223-5(适用于MCP1826)、TO-263-3 (DDPAK-3)、TO-220-3、SOT-223-3(适用于MCP1826S)

    产品特点和优势


    - 高输出电流: 可以稳定提供高达1000mA的输出电流,特别适合高电流需求的应用。
    - 低输出电压: 能够提供从0.8V到5.0V的低输出电压,尤其适用于子1.8V输出电压的应用。
    - 低dropout电压: 仅需250mV的dropout电压即可稳定输出,进一步提高效率。
    - 快速响应: 快速响应负载变化,确保系统稳定性。
    - 低功耗: 静态电流低至120μA,减少能源消耗,适用于便携式计算设备。
    - 过温保护和短路保护: 增加系统的可靠性和安全性。
    - 汽车级认证: 通过了AEC-Q100可靠性测试,适用于汽车电子应用。

    应用案例和使用建议


    - 高电流应用: 如高速驱动芯片组电源、网络背板卡等。
    - 低功耗应用: 如笔记本电脑、便携式计算设备等。
    在实际应用中,MCP1826/MCP1826S通常需要一个1μF的陶瓷输出电容来稳定输出电压。此外,为了获得最佳性能,建议使用低ESR的电容,并确保输入和输出电容的质量。

    兼容性和支持


    MCP1826/MCP1826S可以与各种标准电子元器件和设备兼容。Microchip Technology Inc. 提供了详尽的技术文档和支持,包括产品规格书、应用笔记和在线技术支持。这有助于用户在设计过程中更好地利用该产品的性能优势。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方法: 检查输出电容是否符合要求,建议使用1μF陶瓷电容。
    2. 问题: 输出电流不足。
    - 解决方法: 确保输入电压满足要求,特别是当负载电流较大时。
    3. 问题: 过温保护触发。
    - 解决方法: 检查散热是否良好,确保工作环境温度不超过最大允许值。

    总结和推荐


    MCP1826/MCP1826S是一款高性能的低dropout线性稳压器,具备高输出电流、低输出电压、快速响应等显著优势。其独特的设计使其非常适合应用于高电流需求且对能耗敏感的应用场合。我们强烈推荐在设计中采用MCP1826/MCP1826S,以实现高效、稳定的电源管理。
    通过以上分析可以看出,MCP1826/MCP1826S不仅具有卓越的技术性能,而且在市场上的竞争力也非常强。无论是从产品特性的角度还是实际应用的表现来看,这款稳压器都是值得信赖的选择。

MCP1826ST-1202E/DB参数

参数
最大压差@电流 400mV@ 1A
最大输入电压 6V
极性 正极
Iq-静态电流 220μA
最小输出电压 1.2V
负载调节 0.5%(Typ)
最大输出电压 1.2V
最小输入电压 2.3V
线路调节 0.05(Typ)
稳压器数量 1
输出类型 Fixed
纹波抑制-PSRR 60dB(100Hz)
输出电流 1A
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP1826ST-1202E/DB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP1826ST-1202E/DB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MCP1826ST-1202E/DB MCP1826ST-1202E/DB数据手册

MCP1826ST-1202E/DB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.2207
2000+ ¥ 7.0929
3000+ ¥ 7.029
库存: 9000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 7220.7
