MIC5365-3.3YMT-TR

产品分类: LDO稳压器
产品描述: 80dB~65dB(1kHz~10kHz) 39μA 正极 Fixed 150mA 1 3.3V 2.5V 3.3V 5.5V 310mV@ 150mA 1% 0.02% TDFN 贴片安装,黏合安装 1mm*1mm*550μm
供应商型号:
供应商:
标准整包数: 0

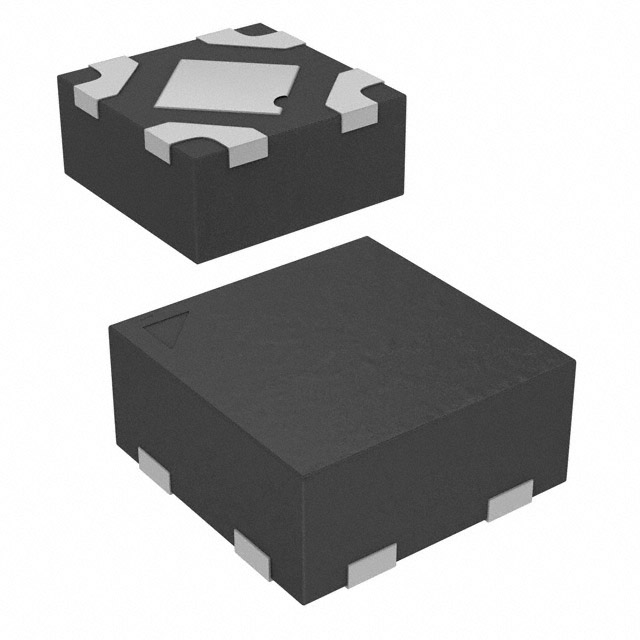

MICROCHIP TECHNOLOGY LDO稳压器 MIC5365-3.3YMT-TR

MIC5365-3.3YMT-TR概述

    MIC5365/6 高性能单路150mA低压差稳压器

    产品简介


    MIC5365/6 是一款由Micrel公司设计制造的高性能低压差线性稳压器(LDO)。该产品能够提供高达150mA的输出电流,并具备出色的电源抑制比(PSRR),适用于多种便携式电子产品。由于其体积小巧(仅1mm×1mm),使得它在空间受限的应用中表现出色,如移动电话、数字相机、GPS设备及手持设备等。

    技术参数


    - 输入电压范围: 2.5V 至 5.5V
    - 输出电流: 150mA
    - 低dropout电压: 155mV(@150mA)
    - 电源抑制比(PSRR): 70dB
    - 初始精度: ±2%
    - 最大功率消耗: 内部限制
    - 热关断和电流限制保护
    - 工作温度范围: -40°C至+125°C

    产品特点和优势


    MIC5365/6 的亮点在于其紧凑的封装、高功率抑制能力和低功耗。特别是它的低dropout电压特性,能够确保在负载电流较大的情况下仍能维持稳定的输出电压。其低地电流(通常仅为29µA)有助于延长电池寿命,同时高电源抑制比使其适用于对噪声敏感的应用场景。这些特点使其成为手机、数码相机和其他便携式电子设备的理想选择。

    应用案例和使用建议


    典型应用包括移动电话、数字相机、GPS系统、个人数字助理(PDA)、便携媒体播放器(PMP)以及各种手持设备。在实际应用中,需要注意的是,MIC5365/6需要外部输入和输出电容器来确保稳定性和最小噪声。为获得最佳效果,推荐使用低等效串联电阻(ESR)的陶瓷电容器,并且输出电容器至少需要1µF。
    - 输入电容器:建议使用1µF以上的低ESR陶瓷电容器,以确保稳定性并过滤高频噪声。
    - 输出电容器:同样需要1µF或以上的陶瓷电容器,并推荐使用X7R/X5R类型的电容器以保证温度稳定性。
    - 无负载稳定性:不同于许多其他电压调节器,即使在无负载条件下,MIC5365/6也能保持稳定和正常调节,这对CMOS RAM保持活跃状态非常有用。

    兼容性和支持


    MIC5365/6 可以与多种小型封装(如1mm×1mm薄型MLF、SC-70-5、以及薄型SOT23-5)完美兼容,从而为不同设计需求提供了灵活性。此外,制造商提供详尽的技术文档和支持,用户可以从Micrel公司的官方网站上下载数据表和相关文档。

    常见问题与解决方案


    - 问题: 在启用和禁用过程中,电容器如何处理?
    - 解决方案: MIC5366具有自动放电功能,在禁用状态下会激活。对于所有型号,确保输入和输出电容器的正确选择和配置非常重要。
    - 问题: 如何计算最大环境工作温度?
    - 解决方案: 参考热设计公式,通过已知的最大功耗和热阻来确定最大环境工作温度。例如,对于3.6V输入和150mA负载条件下的MIC5365-2.8YMT,最大环境工作温度可以达到95°C。

    总结和推荐


    综上所述,MIC5365/6凭借其小巧的封装、高性能、低功耗和良好的温度稳定性,是一款非常适合便携式电子设备使用的高效稳压器。鉴于其广泛的适用性和易于集成的特点,我们强烈推荐这款产品给对电源管理有高要求的设计者。无论是在移动通信还是消费类电子产品中,MIC5365/6都能提供卓越的性能和可靠性。

MIC5365-3.3YMT-TR参数

参数
纹波抑制-PSRR 80dB~65dB(1kHz~10kHz)
线路调节 0.02%
最小输入电压 2.5V
最小输出电压 3.3V
稳压器数量 1
输出类型 Fixed
最大输出电压 3.3V
输出电流 150mA
最大压差@电流 310mV@ 150mA
Iq-静态电流 39μA
最大输入电压 5.5V
极性 正极
负载调节 1%
长*宽*高 1mm*1mm*550μm
通用封装 TDFN
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

MIC5365-3.3YMT-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5365-3.3YMT-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5365-3.3YMT-TR MIC5365-3.3YMT-TR数据手册

MIC5365-3.3YMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
