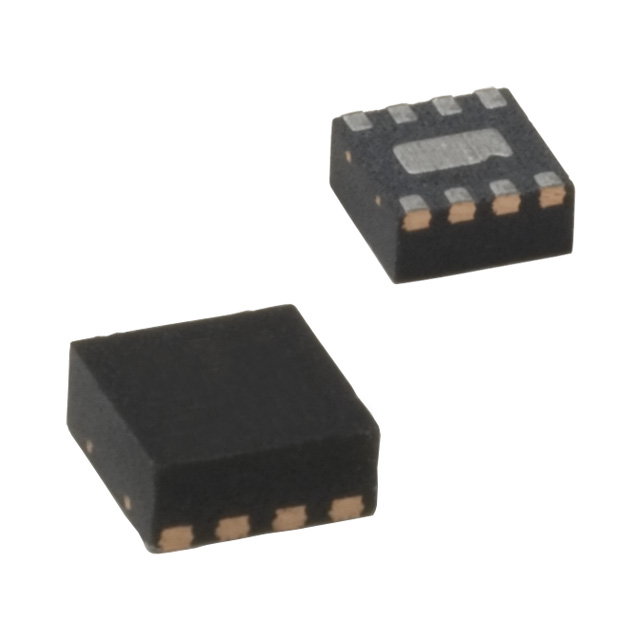

MIC47100-1.2YML-TR

产品分类: LDO稳压器
产品描述: 80dB~45dB(1kHz~500kHz) 6μA 正极 Fixed 1A 1 1.2V 1V 1.2V 3.6V 250mV@ 1A 0.5% 0.05%/V MLF-8 贴片安装,黏合安装 2mm*2mm*850μm
供应商型号: MIC47100-1.2YML-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY LDO稳压器 MIC47100-1.2YML-TR

MIC47100-1.2YML-TR概述

    MIC47100 高速低压输入LDO稳压器技术手册



    产品简介



    MIC47100 是一款由 Microchip Technology(Micrel)设计的高速低压输入低压差线性稳压器(LDO),能够提供高达1A的输出电流。它特别适用于需要多供应电压的负载点(Point of Load)应用,尤其是在生成低电压高电流电源方面表现出色。这款稳压器广泛应用于便携式设备、DSP(数字信号处理器)、PLD(可编程逻辑器件)及FPGA(现场可编程门阵列)等领域。


    技术参数



    以下是MIC47100的主要技术参数:

    - 输入电压范围:1.0V 至 3.6V
    - 偏置电压范围:2.3V 至 5.5V
    - 输出电压范围:0.8V 至 2.0V
    - 输出电流:最高1A
    - 最大负载调整率:0.5%
    - 线路调整率:输入端:0.05%/V;偏置端:0.015%/V
    - 稳态输出电压精度:±1.5% 初始值精度;±2% 范围内
    - 关断电流:最小 0.1µA
    - 启动时间:35到500 µs
    - 工作温度范围:-40°C 至 +125°C
    - 热阻:ePad MSOP-8: 64°C/W;2mm x 2mm MLF®: 90°C/W


    产品特点和优势



    MIC47100 的独特之处在于其采用NMOS输出级,具有非常低的输出阻抗。这使得它能够快速响应突然的负载变化,非常适合微处理器、DSP或FPGA等应用。此外,其低压输入特性使其能够在1V至3.6V的输入范围内工作,极大地提升了在低电压系统中的应用潜力。

    该稳压器还具备出色的瞬态响应性能,功率抑制比(PSRR)大于50dB(100kHz时)。它稳定运行所需的外部电容仅为1µF陶瓷电容,有助于减少系统复杂度和成本。


    应用案例和使用建议



    MIC47100常用于便携式设备的核心电压供电、DSP和FPGA的电源管理、以及其他需要低电压大电流输出的应用场合。在实际应用中,为了确保最佳性能,建议按照如下方式连接外部组件:
    - 使用1µF或更大容量的低ESR陶瓷电容器作为输出电容,并优选X7R/X5R类型的电容以保证稳定性。
    - 在偏置电压输入端并联一个小陶瓷电容器以改善在线路和负载瞬变期间的性能。
    - 为了便于测试和调试,建议在电路板上留有足够的散热空间,以确保工作温度不超过最大允许值。


    兼容性和支持



    MIC47100采用两种封装形式:eMSOP-8 和 MLF® 2mm x 2mm,分别适用于不同的设计需求。这两种封装都符合RoHS标准,且均提供无铅焊接选项。制造商提供了详尽的技术文档和支持服务,包括在线应用指南和热管理建议,用户可以通过官方网站获取更多资源。


    常见问题与解决方案



    - 问题:电源启动困难
    - 解决方案:检查输入电压是否满足最低要求(1.0V),并确认所有必要的旁路电容正确连接。
    - 问题:输出电压不稳定
    - 解决方案:重新检查电阻分压网络配置,确保它们符合设计规格。必要时调整反馈电阻以匹配预期的输出电压。
    - 问题:负载瞬态响应不佳
    - 解决方案:增加输出电容容量或更换为更低ESR的电容类型,同时考虑使用高性能陶瓷电容来提高瞬态响应速度。


    总结和推荐



    MIC47100凭借其高效率、低输出阻抗以及出色的瞬态响应能力,在众多同类产品中脱颖而出。它不仅适用于便携式电子设备的电源管理和移动处理器的核心电压供电,还在工业控制和通信设备领域具有广阔的应用前景。对于追求高性能、紧凑型设计的工程师来说,MIC47100无疑是一个理想的选择。强烈推荐给正在寻找可靠、高效电源管理解决方案的专业人士。

MIC47100-1.2YML-TR参数

参数
纹波抑制-PSRR 80dB~45dB(1kHz~500kHz)
稳压器数量 1
最大输入电压 3.6V
最小输出电压 1.2V
Iq-静态电流 6μA
最大输出电压 1.2V
最大压差@电流 250mV@ 1A
最小输入电压 1V
输出电流 1A
极性 正极
线路调节 0.05%/V
输出类型 Fixed
负载调节 0.5%
长*宽*高 2mm*2mm*850μm
通用封装 MLF-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
