AT29C010A-90PI

产品分类: 闪存(Flash)
产品描述: 128KB 128 k x 8 4.5V 50mA 5.5V Parallel 8bit PDIP-32 通孔安装
供应商型号:
供应商:
标准整包数: 0

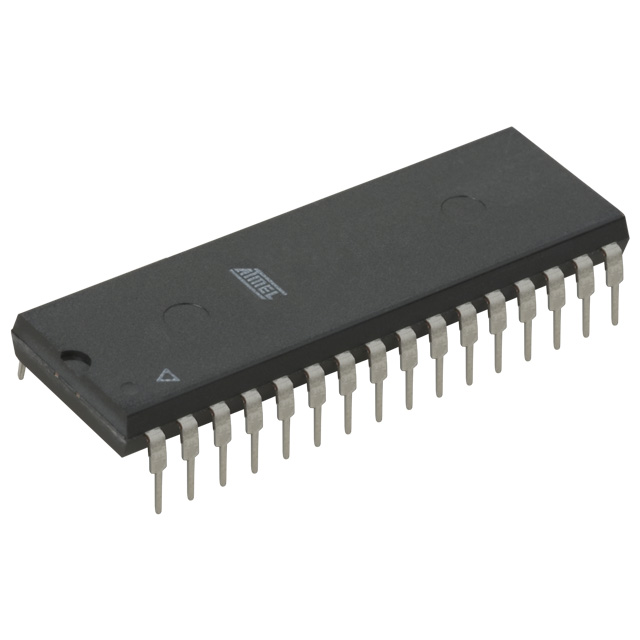

MICROCHIP TECHNOLOGY 闪存(Flash) AT29C010A-90PI

AT29C010A-90PI概述


    产品简介


    AT29C010A 5V Flash Memory
    AT29C010A 是一款专为系统内编程设计的闪存只读存储器(PEROM),采用Atmel先进的非挥发性CMOS技术制造。该设备组织方式为1兆位(128K x 8),提供高达70纳秒的快速访问时间,适用于需要高可靠性、低功耗的应用场合。广泛应用于计算机系统、嵌入式系统和工业自动化等领域。

    技术参数


    - 访问时间:70纳秒
    - 供电电压:5V ± 10%
    - 存储容量:1兆位(128K x 8)
    - 数据输入/输出:8位
    - 写入周期时间:10毫秒
    - 单次循环重编程:擦除和编程同时完成
    - 耐久性:> 10,000 次
    - 功率消耗:
    - 活动电流:50 mA
    - CMOS待机电流:100 µA
    - 电气特性:
    - 输入低电压:0.8 V
    - 输入高电压:2.0 V
    - 输出低电压:0.45 V
    - 输出高电压:2.4 V (CMOS)
    - 输出高电压:4.2 V (TTL)
    - 工作温度范围:
    - 商用:0°C - 70°C
    - 工业:-40°C - 85°C
    - 封装类型:TSOP、PLCC、DIP

    产品特点和优势


    AT29C010A具备多种显著优势,使其在众多同类产品中脱颖而出:
    - 快速读取访问:仅需70纳秒,使得设备在读取速度上具有明显优势。
    - 低功耗设计:低至50 mA的活动电流和100 µA的待机电流,适用于便携式和电池驱动设备。
    - 可重复编程:支持单次循环擦除和编程,典型耐久性超过10,000次。
    - 硬件和软件保护:具备双重数据保护机制,确保数据安全。
    - 灵活的操作模式:支持硬件和软件数据保护,确保灵活的编程操作。
    - 紧凑的存储结构:采用128字节的数据块,实现高效的内存管理和数据保护。

    应用案例和使用建议


    AT29C010A广泛应用于多种领域,例如嵌入式系统、通信设备和计算机外围设备等。为了更好地利用其特性,以下是几点使用建议:
    - 初始化阶段:在编程之前,应确保所有寄存器和数据块都处于初始状态,以避免潜在的数据冲突。
    - 数据保护:在重要数据块启用硬件和软件数据保护,防止意外的数据擦除或修改。
    - 批量加载:使用内部地址和数据锁存器批量加载数据,提高编程效率。
    - 电源管理:由于其低功耗特性,可以在电池供电的系统中发挥出色的表现,但应注意电源稳定性,避免电压过低导致编程失效。

    兼容性和支持


    AT29C010A具有出色的兼容性,支持多种封装类型(TSOP、PLCC和DIP),适用于不同的安装需求。此外,制造商还提供了详尽的技术文档和支持服务,确保用户能够顺利地进行开发和集成工作。如有任何问题,可以通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    - 解决方法:检查供电电压是否稳定,确认所有连接正确无误。

    2. 问题:编程失败
    - 解决方法:确保使用正确的数据格式和地址格式进行编程,重新检查设备的状态和设置。

    3. 问题:数据不一致
    - 解决方法:检查硬件数据保护是否启用,若启用请遵循正确的数据保护算法进行编程操作。

    总结和推荐


    AT29C010A凭借其高性能、可靠性和易用性,在众多同类产品中脱颖而出。无论是对于计算机系统还是嵌入式应用,它都是一个值得信赖的选择。其出色的读取速度、低功耗设计和多重数据保护机制使其成为理想的数据存储解决方案。强烈推荐使用AT29C010A来满足您的系统要求。

AT29C010A-90PI参数

参数
最小工作供电电压 4.5V
组织 128 k x 8
数据总线宽度 8bit
接口类型 Parallel
存储容量 128KB
最大供电电流 50mA
最大时钟频率 -
最大工作供电电压 5.5V
通用封装 PDIP-32
安装方式 通孔安装
包装方式 管装

AT29C010A-90PI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT29C010A-90PI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 闪存(Flash) MICROCHIP TECHNOLOGY AT29C010A-90PI AT29C010A-90PI数据手册

AT29C010A-90PI封装设计

查看详情并下载
Symbol
Footprint
3D Model
