MIC5203-3.3YM4-TR

产品分类: LDO稳压器
产品描述: 60dB 750μA 正极 Fixed 80mA 1 3.3V 2.5V 3.3V 16V 600mV@ 80mA 0.3% 0.3% SOT-143 贴片安装,黏合安装 2.92mm*1.3mm*1.02mm
供应商型号: MIC5203-3.3YM4-TR
供应商: 国内现货
标准整包数: 10000

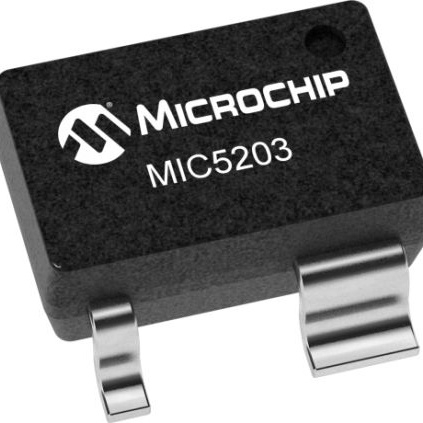

MICROCHIP TECHNOLOGY LDO稳压器 MIC5203-3.3YM4-TR

MIC5203-3.3YM4-TR概述

    MIC5203 μCap 80mA Low-Dropout Regulator 技术手册概述



    1. 产品简介




    产品类型:低dropout线性电压调节器(Low-Dropout Linear Voltage Regulator)

    主要功能:
    - 具有极低的dropout电压(轻载时典型值为20mV,满载时典型值为300mV)
    - 超低的静态电流(在20mA输出时为225µA)
    - 高精度(初始精度优于3%),具备逻辑兼容的使能输入
    - 稳定仅需0.47µF的陶瓷电容

    应用领域:
    - 手机
    - 笔记本电脑
    - 平板电脑
    - 条形码扫描仪
    - 电池供电设备
    - 开关电源后级调节/DC-DC模块
    - 高效线性电源


    2. 技术参数




    | 参数 | 规格 |
    | --- | --- |
    | 输出电压 | 2.6V 至 5.0V |
    | 输入电压范围 | 2.5V 至 16V |
    | dropout电压 | 满载时300mV(典型值) |
    | quiescent电流 | 225µA(典型值) |
    | ground电流 | 1800µA(典型值) |
    | 电流限制 | 250mA(典型值) |
    | 工作温度范围 | -40°C至+125°C |


    3. 产品特点和优势




    - 超低dropout电压:极大提升系统效率。
    - 极低quiescent电流:显著延长电池寿命。
    - 高精度:输出电压准确性优于3%。
    - 逻辑控制使能输入:便于电路设计及控制。
    - 稳定性强:仅需少量的陶瓷电容即可稳定工作。
    - 保护功能:内置电流限制、过温保护和反接电池保护。


    4. 应用案例和使用建议




    典型应用案例:
    - 在手机和平板电脑中用于维持恒定的电压供应。
    - 在笔记本电脑的电源管理模块中,作为电池供电设备的稳压器。

    使用建议:
    - 为了确保系统的稳定性,在输入端加入一个0.1µF的旁路电容。
    - 选择陶瓷电容作为输出电容,以降低总体成本并减小体积。
    - 若需要改善瞬态响应,可以适当增加输出电容的容量。
    - 在低温环境下(低于-25°C),建议使用钽电容而非铝电解电容,以避免电解液冻结。


    5. 兼容性和支持




    - 兼容性:该产品适用于各类低ESR陶瓷电容,且具有广泛的输出电压选择,非常适合多种电池供电设备。
    - 支持:Micrel公司提供详尽的数据手册和在线技术支持,帮助客户进行快速部署和故障排查。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 输出电压不稳定 | 检查输出电容的容值是否满足要求(至少0.47µF) |
    | 电流限制失效 | 检查输入电压是否超出规定范围(不超过16V) |
    | 系统功耗高 | 检查quiescent电流是否在正常范围内(最大为225µA) |


    7. 总结和推荐




    综上所述,MIC5203是一款专为电池供电设备设计的高效、低功耗的线性电压调节器。其极低的dropout电压和quiescent电流使其成为手持设备的理想选择。此外,它具备丰富的保护功能,使得设计更加可靠。强烈推荐该产品用于对电池续航有较高要求的应用场景中。

MIC5203-3.3YM4-TR参数

参数
最大压差@电流 600mV@ 80mA
最小输出电压 3.3V
最大输出电压 3.3V
线路调节 0.3%
输出类型 Fixed
极性 正极
输出电流 80mA
负载调节 0.3%
最大输入电压 16V
Iq-静态电流 750μA
纹波抑制-PSRR 60dB
最小输入电压 2.5V
稳压器数量 1
长*宽*高 2.92mm*1.3mm*1.02mm
通用封装 SOT-143
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MIC5203-3.3YM4-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5203-3.3YM4-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5203-3.3YM4-TR MIC5203-3.3YM4-TR数据手册

MIC5203-3.3YM4-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 4.9494
20000+ ¥ 4.8618
30000+ ¥ 4.818
库存: 26000
起订量: 10000 增量: 3000
交货地:
最小起订量为:10000
合计: ¥ 49494
