MIC5259-2.1YML-TR

产品分类: LDO稳压器
产品描述: 65dB~53dB(10Hz~10kHz) 150μA 正极 Fixed 300mA 1 2.1V 2.7V 2.1V 6V 550mV@ 300mA 0.6%(Typ) 0.3%/V MLF-6 贴片安装,黏合安装 2mm*2mm*850μm
供应商型号: 998-MIC5259-2.1YMLTR
供应商: Mouser
标准整包数: 1

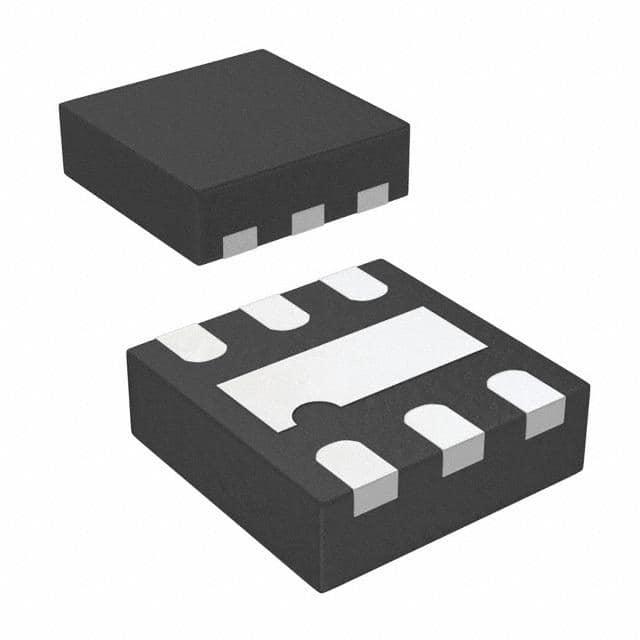

MICROCHIP TECHNOLOGY LDO稳压器 MIC5259-2.1YML-TR

MIC5259-2.1YML-TR概述

    MIC5259: 300mA High PSRR, Low Noise µCap CMOS LDO

    1. 产品简介


    MIC5259 是一款高效的CMOS电压调节器,专门设计用于低噪声应用。它提供高电源抑制比(PSRR)、低输出噪声、低静态电流和快速瞬态响应,适用于对电源清洁度要求较高的设备,如RF应用、便携式电子产品等。

    2. 技术参数


    - 输入电压范围: 2.7V至6.0V
    - PSRR (电源抑制比): 1kHz时70dB
    - 低输出噪声: 30μV(rms)
    - 稳定性: 使用陶瓷输出电容器
    - 低漏失电压: 300mA负载时为300mV
    - 高输出精度:
    - 初始精度1.5%
    - 温度变化范围±3.0%
    - 低静态电流: 105μA(轻载时)
    - 热关断保护和过流保护
    - 封装形式:
    - 5引脚薄型SOT-23 (2x2mm)
    - 6引脚2mm x 2mm MLF® 封装

    3. 产品特点和优势


    MIC5259 的主要特点和优势包括:
    - 高PSRR: 即使在低供电电压下也能保持高性能。
    - 低输出噪声: 特别适合对噪声敏感的应用,如RF设备。
    - 高精度: 输出电压稳定,温度变化范围内精度可达±3.0%。
    - 低静态电流: 在轻负载情况下电流消耗低至105μA。
    - 紧凑封装: 提供小体积的5引脚和6引脚封装,节省板空间。
    - 快速响应: 快速的瞬态响应时间,提高系统的可靠性和性能。

    4. 应用案例和使用建议


    MIC5259 可应用于多种设备,例如:
    - 手机和传呼机
    - 笔记本电脑和平板电脑
    - 便携式工业设备
    使用建议:
    - 输入电容: 使用1μF的输入电容以确保最佳性能。
    - 输出电容: 推荐使用1μF或更大的陶瓷电容来保证稳定性。
    - 旁路电容: 添加一个0.01μF的旁路电容可进一步降低输出噪声。

    5. 兼容性和支持


    MIC5259 支持各种标准CMOS逻辑电路。厂商提供详细的技术支持和文档,可以在Micrel官方网站上下载。该器件具有良好的温度适应性(–40°C至+125°C),可以适用于广泛的环境条件。

    6. 常见问题与解决方案


    常见问题:
    1. 输出电压不稳定
    - 解决办法: 检查输入电容和输出电容是否符合推荐值,并确认连接正确。
    2. 开启时间长
    - 解决办法: 使用较大的旁路电容(例如0.1μF)。
    3. 温度过高
    - 解决办法: 确保散热良好,避免过热导致的自动关闭。

    7. 总结和推荐


    MIC5259是一款专为低噪声应用设计的高效CMOS电压调节器,具备高PSRR、低噪声、紧凑封装和快速响应时间等特点。它在许多便携式和电池供电设备中表现出色,能够满足苛刻的电源需求。因此,强烈推荐该产品用于需要高精度和低噪声电源的应用场景。

MIC5259-2.1YML-TR参数

参数
纹波抑制-PSRR 65dB~53dB(10Hz~10kHz)
最大输出电压 2.1V
稳压器数量 1
极性 正极
最小输入电压 2.7V
最小输出电压 2.1V
线路调节 0.3%/V
输出类型 Fixed
最大输入电压 6V
负载调节 0.6%(Typ)
最大压差@电流 550mV@ 300mA
输出电流 300mA
Iq-静态电流 150μA
长*宽*高 2mm*2mm*850μm
通用封装 MLF-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC5259-2.1YML-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC5259-2.1YML-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC5259-2.1YML-TR MIC5259-2.1YML-TR数据手册

MIC5259-2.1YML-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
