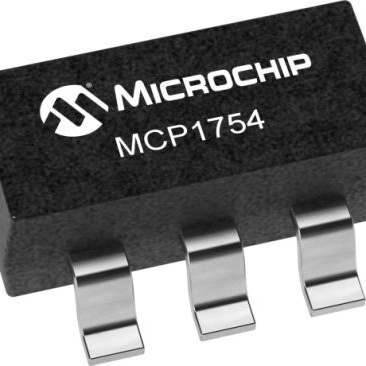

MCP1754T-3302E/OTVAO

产品分类: LDO稳压器
产品描述: 72dB(1kHz) 90μA Fixed 150mA 1 3.3V 16V 500mV@ 150mA SOT-23-5 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY LDO稳压器 MCP1754T-3302E/OTVAO

MCP1754T-3302E/OTVAO概述

    # MCP1754/MCP1754S 高性能低压差线性稳压器

    1. 产品简介


    MCP1754/MCP1754S 是由 Microchip 推出的一系列高效率、低功耗的低压差(LDO)线性稳压器,专为电池供电设备设计。该系列产品具有出色的性能表现,包括低静态电流、高电源抑制比(PSRR)、宽输入电压范围以及多种标准输出电压选项。产品广泛应用于电池供电设备、烟雾探测器、二氧化碳探测器、智能手机、便携式电子设备等领域。
    主要功能:
    - 提供稳定的低压输出
    - 支持高负载电流(150mA)
    - 超低静态电流(典型值为 56.0 µA)
    - 支持多种标准输出电压选择(1.8V 至 5.5V)
    应用领域:
    - 电池供电设备
    - 烟雾探测器与二氧化碳探测器
    - 智能手机及便携式设备
    - 数字相机和手持电子产品
    - 工业控制与消费类产品

    2. 技术参数


    以下是 MCP1754/MCP1754S 的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3.6 16.0 | V |
    | 输出电压范围 | 1.8 5.5 | V |
    | 输出电流 150 mA |
    | 静态电流(典型值) 56.0 µA |
    | 低压差电压(典型值) 300 | 500 | mV |
    | 输出电压精度 | ±0.2 ±2.0 | % |
    | 过载保护 | 支持 |
    | 短路保护 | 支持 |
    | 温度保护 | 支持 |

    3. 产品特点和优势


    独特功能:
    - 低静态电流:典型值仅为 56.0 µA,非常适合电池供电设备。
    - 高电源抑制比(PSRR):>70 dB @ 1 kHz,适用于对噪声敏感的应用场景。
    - 可调输出电压:支持 1.8V 至 5.5V 范围内的多种标准输出电压,同时支持紧公差设计。
    - 真电流折返保护:当负载超出额定值时,自动降低输出电流和电压以保护器件。
    - 过温保护:有效防止器件因过热而损坏。
    市场竞争力:
    - 高性能与低功耗的结合使其成为电池供电设备的理想选择。
    - 支持广泛的输入电压范围(3.6V 至 16.0V),适应多种电池配置。
    - 小型封装(如 SOT-23 和 DFN),适合空间受限的设计。

    4. 应用案例和使用建议


    典型应用场景:
    - 烟雾探测器:需要低功耗和高可靠性,确保长时间运行稳定。
    - 智能电池包:用于移动设备充电管理,需提供精确的电压和电流保护。
    - 工业传感器:支持高精度和低功耗,适用于严苛环境。
    使用建议:
    - 在设计中,建议采用 1 µF 或更大的陶瓷电容器作为输出电容,确保稳定性。
    - 为提高系统可靠性,可在电路中加入热熔断器或其他保护元件。
    - 若需更高功率输出,可通过并联多个 MCP1754/MCP1754S 来实现。

    5. 兼容性和支持


    兼容性:
    - MCP1754/MCP1754S 支持多种标准输出电压,可轻松集成到现有设计中。
    - 支持陶瓷、钽电容或铝电解电容,便于选型。
    厂商支持:
    - Microchip 提供详尽的技术文档和支持服务,包括 AN765、AN766 和 AN792 等相关应用文献。
    - 提供完整的设计参考指南,帮助开发者快速上手。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输出电容是否满足要求(≥1 µF)。 |
    | 设备过热 | 检查散热措施,确保环境温度符合要求。 |
    | 输出电流不足 | 确认输入电压是否足够高且负载合理。 |

    7. 总结和推荐


    综合评估:
    MCP1754/MCP1754S 是一款高性能、低功耗的低压差稳压器,特别适合电池供电设备。其紧凑的封装、灵活的输出电压选项和优异的电气性能使其在市场上具有很强的竞争力。
    推荐结论:
    强烈推荐 MCP1754/MCP1754S 用于需要高效率、高可靠性的电池供电设备。其卓越的性能和广泛的适用性使其成为开发者的理想选择。

MCP1754T-3302E/OTVAO参数

参数
稳压器数量 1
最小输出电压 3.3V
输出电流 150mA
Iq-静态电流 90μA
最大压差@电流 500mV@ 150mA
最大输入电压 16V
线路调节 -
最大输出电压 -
纹波抑制-PSRR 72dB(1kHz)
负载调节 -
极性 -
输出类型 Fixed
最小输入电压 -
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP1754T-3302E/OTVAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
