MIC49500-0.9WRTR

产品分类: LDO稳压器
产品描述: 75dB 90mA 正极 Fixed 5A 1 900mV 1.4V 900mV 6V 500mV@ 5A 0.2%(Typ) 0.1%/V SPAK-7 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

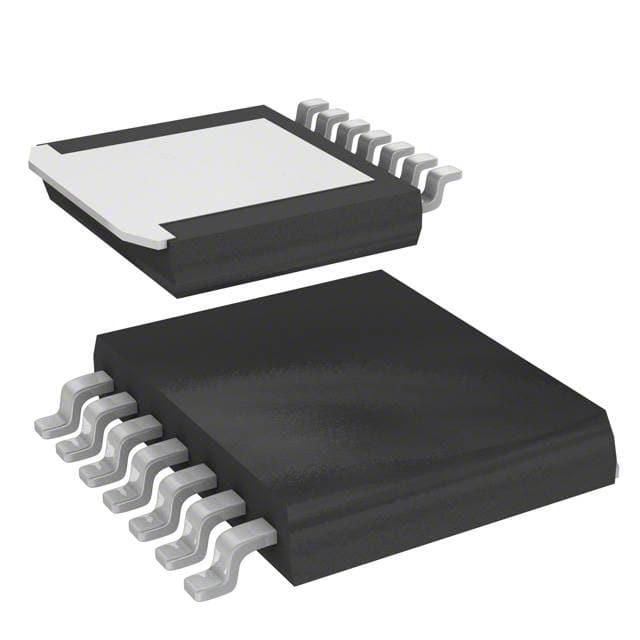

MICROCHIP TECHNOLOGY LDO稳压器 MIC49500-0.9WRTR

MIC49500-0.9WRTR概述

    MIC49500 5A 双路电源低电压高带宽LDO调节器

    产品简介


    MIC49500 是一款由 Micrel Inc. 生产的超高速带宽、低压差(LDO)稳压器,适用于低电压微处理器的核心电压供电。它采用双电源配置,具有非常低的输出阻抗和极快的瞬态响应速度。这款调节器可以在1.4V到6V的输入电压范围内工作,且能够将输出电压降至0.7V,非常适合进行低压到低压的转换。

    技术参数


    - 输入电压范围: VIN 1.4V 至 6V, VBIAS 3.0V 至 6V
    - 稳定输出电容: 最少需要10μF陶瓷电容器
    - 初始输出精度: ±1%
    - 最大滴落电压: 过温范围下,1.4V至6V
    - 调整输出电压范围: 下限0.7V
    - 超快瞬态响应: 高达10MHz的带宽
    - 优秀的线性和负载调节特性
    - 逻辑控制关断选项
    - 热关断及电流限制保护
    - 小型封装: 7针S-Pak及TO-263封装
    - 工作温度范围: -40°C 至 125°C 结温

    产品特点和优势


    - 双电源设计: 允许更低的输入电压,减少输出电压波动。
    - 高带宽特性: 确保了快速的瞬态响应,适用于需要高速响应的应用。
    - 出色的线性和负载调节特性: 保障输出电压的稳定性。
    - 宽泛的输出电压调整范围: 从0.7V到6V,满足不同应用场景需求。
    - 封装小巧: 方便集成于紧凑空间内。

    应用案例和使用建议


    MIC49500 广泛应用于多种场合,如ASIC核心电压调节、PLD/FPGA核心电源供应、线性点负载转换及高速后级调节等。根据手册中提供的典型应用电路,建议在设计时要特别注意输入和输出电容器的选择,以确保良好的稳定性。例如,在靠近芯片的位置放置一个1µF的陶瓷电容器来降低高频噪声的影响。

    兼容性和支持


    - 兼容性: 支持陶瓷和钽质电容器,便于设计时选择不同类型的电容器。
    - 支持和维护: Micrel 提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用此产品。

    常见问题与解决方案


    1. 问: 设备出现异常噪音怎么办?
    - 答: 检查输入和输出电容器是否符合要求,特别是电容值和电容质量。
    2. 问: 设备过热怎么办?
    - 答: 确保散热措施得当,如使用散热片或增加散热电阻。
    3. 问: 输出电压不稳怎么办?
    - 答: 调整电阻值,确保符合手册中规定的调整范围。

    总结和推荐


    综上所述,MIC49500凭借其高性能、灵活的输入电压范围和出色的瞬态响应特性,在众多应用场景中表现出色。特别是在需要高带宽、快速响应的应用中表现优异。总体来说,这是一款值得推荐的产品,能够满足大部分设计需求。

MIC49500-0.9WRTR参数

参数
稳压器数量 1
最大输入电压 6V
极性 正极
纹波抑制-PSRR 75dB
Iq-静态电流 90mA
输出类型 Fixed
输出电流 5A
最大输出电压 900mV
最大压差@电流 500mV@ 5A
线路调节 0.1%/V
负载调节 0.2%(Typ)
最小输出电压 900mV
最小输入电压 1.4V
通用封装 SPAK-7
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC49500-0.9WRTR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC49500-0.9WRTR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MIC49500-0.9WRTR MIC49500-0.9WRTR数据手册
