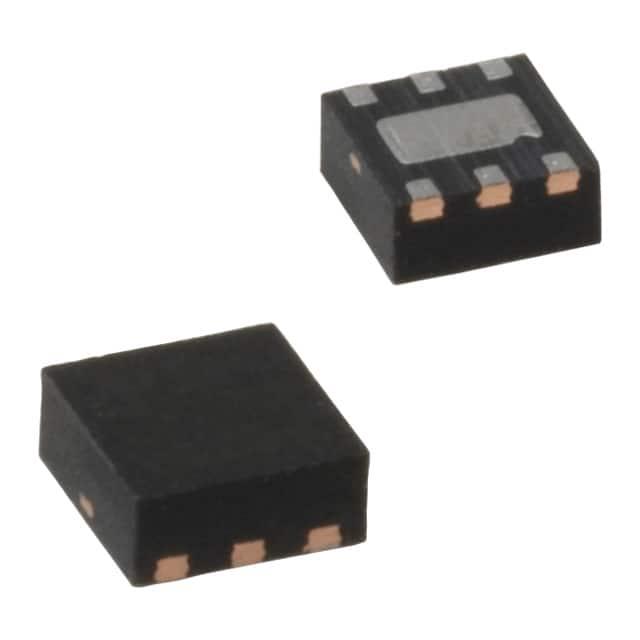

MIC5321-GFYMT-TR

产品分类: LDO稳压器
产品描述: 75dB~45dB(1kHz~20kHz) 190μA 正极 Fixed 150mA,150mA 2 1.5V 2.3V 5.5V 100mV@ 150mA,100mV@ 150mA 0.5%(Typ) 0.3%/V MLF-6 贴片安装,黏合安装 1.6mm(长度)*1.6mm(宽度)
供应商型号: 998-MIC5321-GFYMTTR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 MIC5321-GFYMT-TR

MIC5321-GFYMT-TR概述

    # MIC5321:双通道高性能微型超低压差稳压器

    产品简介


    MIC5321 是一款小型化的双通道超低压差(Ultra Low Dropout, ULDO)线性稳压器,专为对电源纹波抑制比(PSRR)要求较高的应用设计。该芯片集成了两个高性能的 150mA 超低压差稳压器,采用极紧凑的 1.6mm x 1.6mm 封装(Thin MLF®),提供出色的热性能。由于其超低的压差电压(仅 35mV @ 150mA)、高 PSRR(>75dB)、极低的输出噪声(>30µVrms)和高稳定性,该芯片非常适合用于无线通信模块、手机相机模组、数字摄像头传感器、PDA、MP3 播放器及网络摄像头等领域。

    技术参数


    以下是 MIC5321 的关键技术规格:
    - 输入电压范围:2.3V 至 5.5V
    - 输出电压精度:±2%(典型值)
    - 超低压差电压:35mV @ 150mA
    - 封装形式:6 引脚 1.6mm x 1.6mm Thin MLF®(铅无封装)、TSOT-23-6(小尺寸封装)
    - 高电源纹波抑制比:>75dB
    - 输出噪声:<30µVRMS
    - 双通道 150mA 输出能力
    - 工作温度范围:-40°C 至 +125°C
    - 低功耗:典型静态电流 150µA
    - 快速启动时间:45µs
    - 内置热关断和过流保护

    产品特点和优势


    MIC5321 的主要特点包括:
    1. 超低压差:最小压差仅为 35mV,显著降低了输入电压与输出电压之间的损耗。
    2. 高纹波抑制:>75dB 的电源纹波抑制能力,适用于噪声敏感的应用。
    3. 微型封装:极小的 1.6mm x 1.6mm 封装面积,仅为传统封装的 30% 左右,大大节省了 PCB 空间。
    4. 高稳定性:可在无负载条件下保持稳定运行,尤其适合低功耗应用场景。
    5. 支持 µCap 设计:仅需 1µF 的陶瓷电容即可实现稳定运行,进一步降低组件成本。

    应用案例和使用建议


    MIC5321 广泛应用于消费电子和通信领域,例如:
    - 移动电话:用于驱动 RF 子系统。
    - PDA 和 GPS 接收器:为便携式设备提供稳定的电源供应。
    - 数字摄像机:为图像传感器供电。
    - 媒体播放器:如 MP3 播放器。
    使用建议:
    1. 输入电容选择:必须使用至少 1µF 的低 ESR 陶瓷电容器连接到输入端以确保稳定性。
    2. 输出电容优化:1µF 的陶瓷电容是最佳选择,避免高 ESR 电容导致高频振荡。
    3. 旁路电容:通过在旁路引脚与地之间添加 0.01µF 至 0.1µF 的电容可进一步降低输出噪声。
    4. 无负载稳定性:即使在无负载条件下,MIC5321 也能正常工作,无需额外电路调整。

    兼容性和支持


    MIC5321 支持多种封装选项,包括 Thin MLF® 和 TSOT-23-6,满足不同设计需求。此外,Micrel 提供全面的技术文档和支持服务,用户可通过官网(www.micrel.com)获取详细数据手册和应用指南。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 问题:输出电压不稳定
    解决方案:检查输入电容是否符合规格,确保使用低 ESR 的陶瓷电容器。

    2. 问题:电流限制触发
    解决方案:确认负载电流是否超出额定值(≤ 950mA)。如果需要更高电流,可考虑多颗并联使用。
    3. 问题:启动时间过长
    解决方案:增加旁路电容容量,但不得超过建议值。

    总结和推荐


    MIC5321 是一款面向现代电子产品的高效能线性稳压器,具有极高的集成度、优异的性能指标和广泛的应用范围。对于需要低功耗、高纹波抑制比和小体积的设计,MIC5321 是理想的选择。强烈推荐给对电源效率和 PCB 布局有严格要求的应用场景。无论是消费类电子还是专业设备领域,MIC5321 都能够提供卓越的性能表现。

MIC5321-GFYMT-TR参数

参数
线路调节 0.3%/V
最小输出电压 1.5V
最大输出电压 -
纹波抑制-PSRR 75dB~45dB(1kHz~20kHz)
最大输入电压 5.5V
输出电流 150mA,150mA
负载调节 0.5%(Typ)
输出类型 Fixed
极性 正极
最小输入电压 2.3V
稳压器数量 2
最大压差@电流 100mV@ 150mA,100mV@ 150mA
Iq-静态电流 190μA
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 MLF-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
