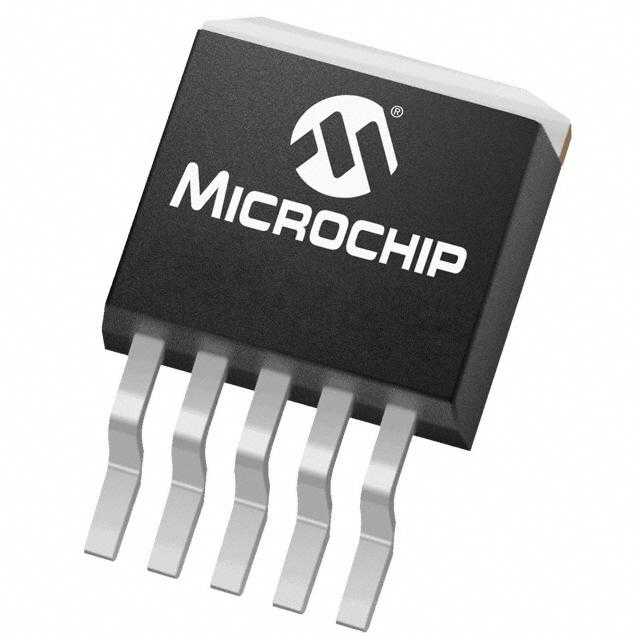

TC1265-2.5VETTR

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 fixed 800mA 1 2.5V 2.7V 2.5V 6V 1.4V@ 800mA 0.002 %/mA 0.001% TO-252-5 贴片安装 10.11mm*8.89mm*4.5mm
供应商型号: TC1265-2.5VETTR-ND
供应商: Digi-Key
标准整包数: 750
MICROCHIP TECHNOLOGY LDO稳压器 TC1265-2.5VETTR

TC1265-2.5VETTR概述

    # TC1265 固定输出低功耗LDO稳压器技术详解

    1. 产品简介


    基本介绍
    TC1265 是一款高性能固定输出低功耗线性稳压器(LDO),专为电池供电系统设计。它采用CMOS工艺,具有极低的静态电流和超低功耗,在延长电池使用寿命方面表现优异。该产品广泛应用于便携式设备如笔记本电脑、医疗仪器、手机及仪表等场景中。
    主要功能
    - 超低功耗:总供应电流典型值仅为80μA。
    - 高精度:输出电压误差小于±0.5%。
    - 快速响应:能有效应对负载变化引起的瞬态波动。
    - 多功能保护机制:包括过流保护、过温保护及关断控制功能。
    应用领域
    - 电池操作设备
    - 便携式计算机
    - 医疗仪器
    - 手机和通信终端
    - 高效开关电源后置调节器

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 | - | 6.0 | V |
    | 最大输出电流 | - | - | 800 | mA |
    | 输出电压稳定性 | ±2.5% | ±0.5% | ±2.5% | V |
    | 线路调节率 | - | 0.007 | 0.35 | %/(VR+1V) |
    | 负载调节率 | -0.01 | 0.002 | +0.01 | %/mA |
    | 滴漏电压 | 20 | 450 | 1300 | mV |
    | 静态电流 | - | 80 | 130 | μA |
    | 关断电流 | - | 0.05 | 1 | μA |

    3. 产品特点和优势


    独特功能
    - 极低的功耗设计使得电池寿命显著提升。
    - 高输出精度适合对稳定性和精度要求较高的应用场景。
    - 快速的瞬态响应能力适用于动态负载变化较大的场合。
    - 内置过温与过流保护电路,增强了系统的可靠性和安全性。
    市场竞争力
    相比传统LDO,TC1265 在相同功耗下提供了更优的性能表现,尤其在便携式设备中展现出了卓越的性价比。此外,其宽广的工作温度范围(-40°C 至 +125°C)进一步扩展了适用性。

    4. 应用案例和使用建议


    应用案例
    电池管理模块
    TC1265 可作为电池管理系统的一部分,提供稳定的电源供给,确保系统正常运行。当检测到电池电压低于设定阈值时,可以通过 ERROR 输出信号触发低电量警告。
    开关电源后级调节
    TC1265 也可用作开关电源(SMPS)后的线性稳压器,通过进一步降低输出电压纹波来提高整体电源质量。
    使用建议
    1. 输入电容选择:建议使用至少 1μF 的电容连接到 VOUT 和 GND。
    2. 热设计优化:根据具体封装类型选择合适的 PCB 布局以减少热阻。
    3. 输出噪声抑制:增加输入端和输出端电容可有效降低高频噪声。

    5. 兼容性和支持


    兼容性
    TC1265 支持多种封装形式(8-Pin SOIC、5-Pin TO-220 和 5-Pin DDPAK),能够灵活适配不同的电路板布局需求。其引脚排列简单直观,易于集成到现有设计中。
    厂商支持
    Microchip Technology 提供详尽的技术文档和丰富的在线资源,用户可通过官方网站下载最新版本的数据手册和技术支持资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电容是否符合规范 |
    | 功耗过高 | 确保输入电压满足最低要求 |
    | 过热导致关断 | 优化散热措施,降低环境温度 |

    7. 总结和推荐


    综合评估
    TC1265 是一款性能优越、功能全面的低功耗线性稳压器,非常适合用于电池供电的便携式电子设备。其高效的能量利用效率、广泛的适用温度范围以及便捷的应用配置使其在市场上具有很强的竞争力。
    推荐结论
    强烈推荐 TC1265 作为现代电子系统中的核心电源管理组件。无论是开发阶段还是量产环节,这款产品的可靠性和易用性都能带来显著的价值。

TC1265-2.5VETTR参数

参数
负载调节 0.002 %/mA
稳压器数量 1
输出电流 800mA
最大输入电压 6V
最大输出电压 2.5V
Iq-静态电流 130μA
极性 正极
最小输出电压 2.5V
线路调节 0.001%
最小输入电压 2.7V
输出类型 fixed
纹波抑制-PSRR 64dB(1kHz)
最大压差@电流 1.4V@ 800mA
长*宽*高 10.11mm*8.89mm*4.5mm
通用封装 TO-252-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
