MCP1703AT-1502E/MB

产品分类: LDO稳压器
产品描述: 35dB(100Hz) 5μA 正极 Fixed 200mA 1 1.5V 2.7V 1.5V 16V 625mV 1%(Typ) 0.1(Typ) SOT-89-3 贴片安装,黏合安装 4.5mm*2.5mm*1.5mm
供应商型号: 579-MCP1703AT1502EMB
供应商: Mouser
标准整包数: 1

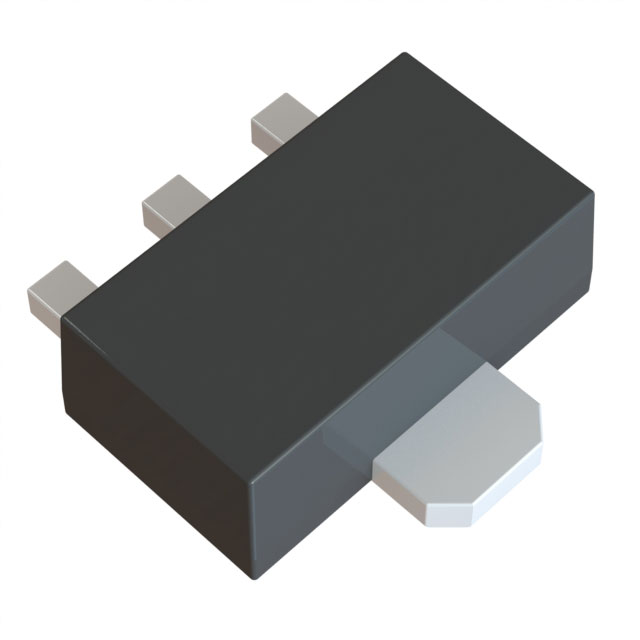

MICROCHIP TECHNOLOGY LDO稳压器 MCP1703AT-1502E/MB

MCP1703AT-1502E/MB概述

    # MCP1703A低功耗低压差线性稳压器(LDO)技术详解

    1. 产品简介


    MCP1703A是Microchip公司推出的一款高性能、低功耗的低压差(LDO)电压调节器。它具有输出电流高、静态电流低的特点,特别适合用于便携式设备和电池供电的应用场景。MCP1703A的主要功能包括提供稳定的输出电压、支持宽输入电压范围,并且具备短路保护和过温保护功能。
    主要功能:
    - 提供高达250mA的输出电流。
    - 输入电压范围:2.7V至16.0V。
    - 输出电压选项:1.2V至5.5V,步进为0.1V(可定制更小的步进)。
    - 高效的热管理能力,确保长时间稳定运行。
    应用领域:
    - 电池供电设备,如手机和平板电脑。
    - 智能家居设备,例如烟雾探测器和二氧化碳检测仪。
    - 个人数字助理(PDA)、数码相机等消费电子产品。

    2. 技术参数


    以下是MCP1703A的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 2.7 | - | 16.0 | V |
    | 输出电流 | - | 250 | - | mA |
    | 输出电压精度 | ±0.4 | - | ±3 | % |
    | 短路保护 | 支持 | - | - | - |
    | 过温保护 | 支持 | - | - | - |
    其他详细的技术指标可以参考相关数据手册中的完整列表。

    3. 产品特点和优势


    MCP1703A以其卓越的性能在市场上占据领先地位,其主要特点包括:
    - 低功耗:典型静态电流仅为2.0μA,非常适合节能需求高的设备。
    - 快速启动时间:快速响应能力使得系统能够迅速进入工作状态。
    - 宽泛的工作温度范围:能够在极端条件下保持稳定性能。
    - 高精度:输出电压精度可达±0.4%,保证了系统的可靠性。
    这些特点使MCP1703A成为众多高端电子产品的理想选择。

    4. 应用案例和使用建议


    MCP1703A广泛应用于各种类型的电子设备中。例如,在智能手机和平板电脑的设计中,它可以作为主电源供应单元的一部分;而在家用电器中,则可用于控制内部电路板的供电。
    对于用户而言,合理布置外部组件(如电容)并遵循正确的安装指南是非常重要的。此外,在选择合适的封装形式时也要考虑到散热情况等因素。

    5. 兼容性和支持


    MCP1703A支持多种封装类型,包括SOT-23、SOT-89等常见的封装样式。制造商提供了详尽的技术文档和支持服务来帮助客户解决问题。如果需要进一步的技术指导,可以通过访问Microchip官方网站获取更多信息。

    6. 常见问题与解决方案


    以下是部分常见问题及其解决方案:
    - 问:如何处理过热现象?
    - 确保良好的空气流通,并适当增加散热片面积以提高散热效率。

    - 问:怎样判断是否发生了短路?
    - 使用万用表测量输出端子之间的电阻值。正常情况下,阻抗应该接近无穷大;如果发现阻抗异常,则可能存在问题。

    7. 总结和推荐


    综上所述,MCP1703A凭借其出色的性能表现,在众多领域展现了强大的竞争力。无论是从功能性还是经济性角度来看,这款产品都值得高度评价。如果您正在寻找一款高效可靠的低压差调节器,那么MCP1703A无疑是一个极佳的选择。

MCP1703AT-1502E/MB参数

参数
输出类型 Fixed
线路调节 0.1(Typ)
最大输出电压 1.5V
最小输出电压 1.5V
稳压器数量 1
极性 正极
Iq-静态电流 5μA
最大压差@电流 625mV
最小输入电压 2.7V
最大输入电压 16V
负载调节 1%(Typ)
纹波抑制-PSRR 35dB(100Hz)
输出电流 200mA
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT-89-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP1703AT-1502E/MB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP1703AT-1502E/MB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MCP1703AT-1502E/MB MCP1703AT-1502E/MB数据手册

MCP1703AT-1502E/MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
