MCP1725T-1202E/MC

产品分类: LDO稳压器

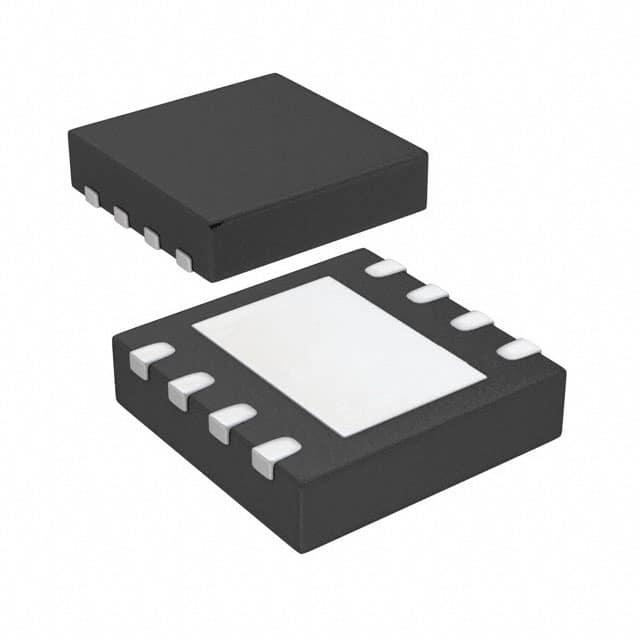

产品描述: 60dB(100Hz) 220μA 正极 fixed 500mA 1 1.2V 2.3V 1.2V 6V 350mV@ 500mA 0.5 % 0.05%/V DFN-8 贴片安装 2mm*3mm*880μm
供应商型号: 579-MCP1725T-1202EMC
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 MCP1725T-1202E/MC

MCP1725T-1202E/MC概述

    # MCP1725 500 mA低功耗线性稳压器技术手册解读

    产品简介


    MCP1725是一款由Microchip Technology Inc.设计生产的500 mA低功耗低压差(LDO)线性稳压器。它支持可调输出电压(0.8V至5.0V)和多种标准固定输出电压(如0.8V、1.2V、1.8V、2.5V、3.0V、3.3V和5.0V)。此外,MCP1725还提供输入电压范围为2.3V至6.0V,能够满足广泛的应用需求。
    MCP1725因其低功耗、小封装尺寸及高效能的特点,在高电流需求的低压应用中表现出色。它非常适合用于高速驱动芯片组供电、网络背板卡、笔记本电脑、网络接口卡、视频图形适配器等领域。

    技术参数


    以下是MCP1725的主要技术参数摘要:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输出电流能力 | - | 500 | - | mA
    | 输入电压范围 | 2.3 | 6.0 | - | V
    | 可调输出电压范围 | 0.8 | 5.0 | - | V
    | 固定输出电压选项 | 0.8 | 1.8 | 5.0 | V | 支持定制 |
    | 最低压差电压 | 210 | - | 350 | mV | IOUT=500mA |
    | 输出电压精度 | - | 0.5 | - | %
    | 稳定性陶瓷电容 | - | - | - | µF | COUT≥1.0µF |
    | 快速负载瞬态响应时间 | - | - | - | µs
    | 静态电流 | - | 120 | 220 | µA
    | 关机模式静态电流 | - | 0.1 | 3 | µA
    | 温度保护 | - | - | - | °C | 自动关闭 |
    | 过流保护 | - | - | - | A

    产品特点和优势


    特点:
    1. 高电流能力:最大支持500 mA输出电流,适合需要高电流输出的场景。
    2. 宽电压范围:输入电压2.3V至6.0V,支持多种电源配置。
    3. 小型化封装:提供2x3 DFN-8和SOIC-8两种封装,占用空间少。
    4. 高可靠性:通过了AEC-Q100汽车级可靠性测试,适用于苛刻环境。
    5. 低功耗设计:典型静态电流仅为120 µA,适合便携式设备。
    6. 快速响应:响应速度快,适合动态负载条件下的应用。
    优势:
    - 多功能性:支持固定和可调输出电压,灵活性高。
    - 低噪声性能:陶瓷电容器减少输出噪声,适合对信号质量要求高的场合。
    - 高性价比:在保证高性能的同时降低了整体系统成本。
    - 兼容性强:与多种主流设备兼容,易于集成。

    应用案例和使用建议


    应用场景:
    1. 高速驱动芯片组供电:用于需要大电流、低电压的高性能计算设备。
    2. 网络设备:如路由器、交换机等设备中的电源管理模块。
    3. 移动设备:笔记本电脑、掌上电脑等电池供电设备。
    使用建议:
    - 在调整输出电压时,确保电阻分压器(R1和R2)阻值选择合理,避免过高的功耗。
    - 尽量使用1 µF以上的陶瓷电容器作为输出电容,以确保稳定运行。
    - 若需要长时间关机,建议选择低功耗关机模式以降低静态功耗。

    兼容性和支持


    MCP1725与大多数常见的PCB设计工具兼容,便于快速原型开发和批量生产。此外,Microchip提供了全面的技术支持和文档资源,包括原理图设计指南、布局参考等。

    常见问题与解决方案


    问题1:输出电压不稳定
    解决方案:检查外部电容是否符合要求,建议使用陶瓷电容器并确保电容值≥1 µF。
    问题2:过热保护启动
    解决方案:确保散热良好,必要时增加外置散热片。
    问题3:启动延迟时间过长
    解决方案:调整CDELAY电容值以优化启动时间。

    总结和推荐


    MCP1725是一款性能卓越的低压差线性稳压器,具有高电流输出、低功耗、高可靠性等特点。它在高电流需求的低压应用中表现出色,尤其适用于需要紧凑设计的场景。根据上述分析,我们强烈推荐此产品用于对电源效率和稳定性要求较高的场合。
    如果您正在寻找一款兼具高性能与成本效益的电源管理解决方案,MCP1725无疑是您的理想选择。

MCP1725T-1202E/MC参数

参数
最大输出电压 1.2V
Iq-静态电流 220μA
最大压差@电流 350mV@ 500mA
纹波抑制-PSRR 60dB(100Hz)
稳压器数量 1
最大输入电压 6V
输出类型 fixed
线路调节 0.05%/V
最小输出电压 1.2V
负载调节 0.5 %
极性 正极
输出电流 500mA
最小输入电压 2.3V
长*宽*高 2mm*3mm*880μm
通用封装 DFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MCP1725T-1202E/MC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP1725T-1202E/MC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MCP1725T-1202E/MC MCP1725T-1202E/MC数据手册

MCP1725T-1202E/MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 6.8994
25+ $ 0.667 ¥ 5.6362
100+ $ 0.594 ¥ 5.0193
库存: 1754
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.89
