MCP1824T-5002E/DC

产品分类: LDO稳压器
产品描述: 55dB(100Hz) 220μA 正极 Fixed 300mA 1 5V 2.1V 5V 6V 320mV@ 300mA 0.5%(Typ) 0.05(Typ) SOT-223-5 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号: 579-MCP1824T-5002EDC
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 MCP1824T-5002E/DC

MCP1824T-5002E/DC概述

    文章:MCP1824/MCP1824S 300 mA低功耗线性稳压器技术综述

    1. 产品简介


    MCP1824/MCP1824S是由Microchip Technology推出的高性能低压差(LDO)线性稳压器,可提供高达300 mA的输出电流能力。该系列产品具有广泛的输入电压范围(2.1V至6.0V),输出电压可以通过固定值(如0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V)或者通过电阻调整来设置。MCP1824提供调整输出电压选项(范围为0.8V至5.0V),而MCP1824S则为固定输出版本。这些器件非常适合高速驱动芯片组电源、网络接口卡、笔记本电脑、掌上电脑等应用场合。

    2. 技术参数


    以下是MCP1824/MCP1824S的主要技术参数:
    - 输出电流:300 mA
    - 输入电压范围:2.1V 至 6.0V
    - 输出电压范围:
    - 可调型(MCP1824):0.8V 至 5.0V
    - 固定型(MCP1824S):0.8V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V
    - 典型低输出电压降:200 mV(在300 mA时)
    - 输出电压容差:±0.4%
    - 最大功耗:内部限制
    - 工作温度范围:-40°C 至 +125°C
    - 封装类型:
    - MCP1824:5引脚塑料SOT-223、SOT-23
    - MCP1824S:3引脚塑料SOT-223

    3. 产品特点和优势


    MCP1824/MCP1824S凭借其卓越的技术参数和设计优势在市场上脱颖而出:
    - 高输出电流能力:能够满足现代电子系统对高功率需求的应用。
    - 低功耗:典型静态电流仅为120 µA,适合便携式设备。
    - 陶瓷电容器稳定运行:仅需1 µF的陶瓷输出电容器即可稳定工作。
    - 低功耗关机模式:关机状态下静态电流降至0.1 µA,进一步节省能源。
    - 保护机制完善:具备短路限流和过温保护功能,提升可靠性。
    - 灵活输出配置:提供固定和可调两种型号以满足不同设计需求。

    4. 应用案例和使用建议


    MCP1824/MCP1824S适用于多种复杂应用场景,例如:
    - 高带宽网络背板卡:稳定的电压供给保障数据传输速率。
    - 移动计算设备:如笔记本电脑和平板电脑,确保长时间续航的同时提供高性能。
    使用建议:
    - 针对高动态负载变化的情况,建议选择适当容量的输出电容器来改善瞬态响应。
    - 在低功耗模式下,可通过调整输入电压来优化系统整体能耗。

    5. 兼容性和支持


    MCP1824/MCP1824S与其他电子元器件具有良好兼容性,尤其适合搭配低电压敏感组件使用。制造商提供了全面的技术文档和支持服务,包括详细的电路图和软件工具包。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳 | 检查外部电容是否符合要求 |
    | 短时间内输出电流不足 | 确保输入电压满足最低要求 |
    | 设备过热 | 确认散热条件良好并检查热设计 |

    7. 总结和推荐


    总体而言,MCP1824/MCP1824S以其出色的性能、灵活的配置及高效的功耗管理成为同类产品中的佼佼者。对于需要高性能、小体积和低功耗的电子系统来说,这款稳压器是理想的选择。因此,强烈推荐将其作为电源管理解决方案的核心组件之一。
    如果您正在寻找一款既能满足严格性能标准又能提供可靠性的线性稳压器,MCP1824/MCP1824S无疑是一个明智之选。

MCP1824T-5002E/DC参数

参数
输出类型 Fixed
最小输出电压 5V
最大压差@电流 320mV@ 300mA
纹波抑制-PSRR 55dB(100Hz)
稳压器数量 1
最大输入电压 6V
负载调节 0.5%(Typ)
最小输入电压 2.1V
输出电流 300mA
Iq-静态电流 220μA
极性 正极
最大输出电压 5V
线路调节 0.05(Typ)
长*宽*高 6.5mm*3.5mm*1.6mm

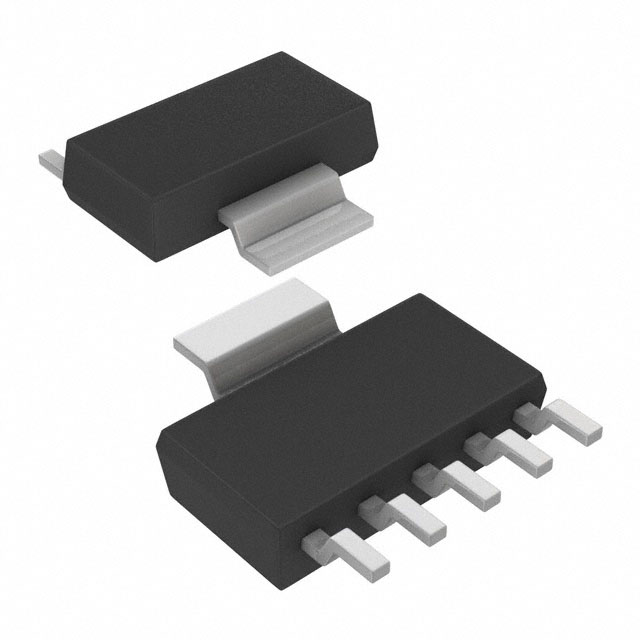

通用封装 SOT-223-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP1824T-5002E/DC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP1824T-5002E/DC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY MCP1824T-5002E/DC MCP1824T-5002E/DC数据手册

MCP1824T-5002E/DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.736 ¥ 6.2192
25+ $ 0.621 ¥ 5.2475
100+ $ 0.539 ¥ 4.5546
库存: 3867
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.21
